03089Spine di posizione in acciaio o acciaio inox, versione corta con... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizionamento vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale del perno è possibile modificare la posizione d'arresto.
Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio si sblocchi, si raccomanda la forma CP.
Grazie al frenafiletto è possibile stabilire con precisione la profondità di montaggio in base ai componenti disponibili, evitando così l'utilizzo di battute.
Materiale:Versione in acciaio:
Corpo filettato e perno di bloccaggio in acciaio automatico.
Versione in acciaio inox:
Corpo filettato e perno di bloccaggio 1.4305.
Impugnatura a fungo in materiale termoplastico.
Frenafiletto in poliammide. Versione:Versione in acciaio:
corpo filettato brunito.
Perno di bloccaggio temprato, rettificato e brunito.
Versione in acciaio inox:
corpo filettato grezzo.
Perno di bloccaggio temprato e rettificato, grezzo.
Impugnatura a fungo grigio nerastro RAL7021.
Frenafiletto blu.Nota:Il frenafiletto è un rivestimento bloccante in poliammide, applicato su punti specifici del filetto (a macchia).Su richiesta:Versioni speciali.Accessori:Anelli distanziatori 03089.

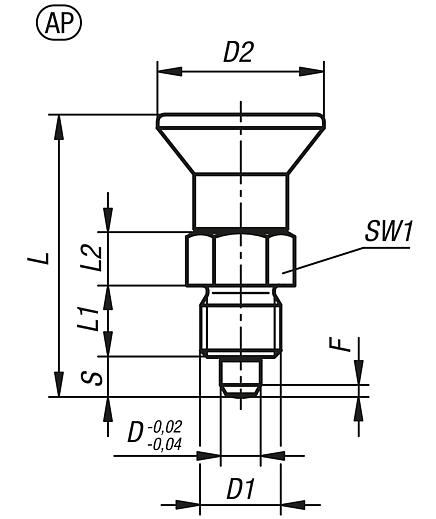

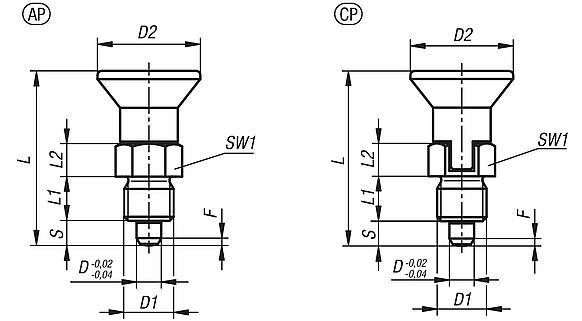

Kit di connettori per parti a parete sottile 03094-10.Nota disegno:Forma AP: senza incavo d'arresto, senza controdado

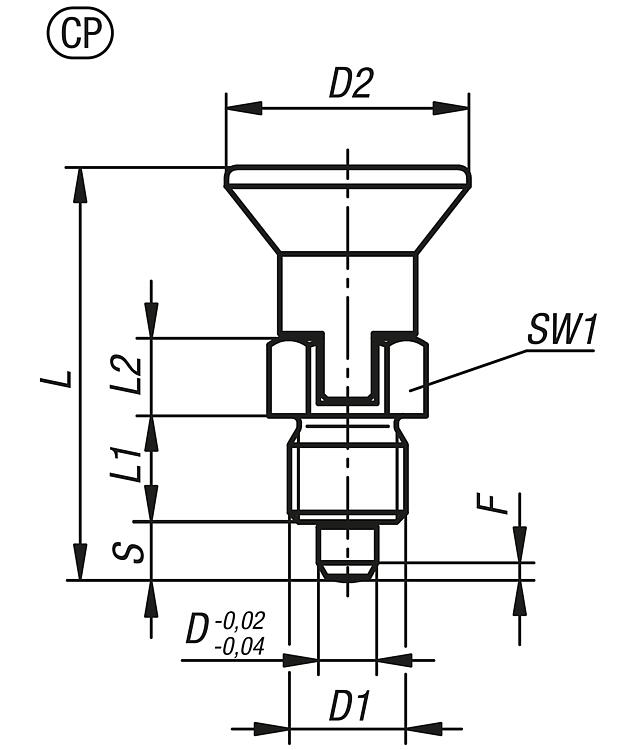

Forma CP: con incavo d'arresto, senza controdado DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox, versione corta con impugnatura a fungo in plastica e frenafiletto |
Maggiori informazioni |
N. ordine
acciaio | N. ordine
acciaio inox | Forma | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Filtro |
|---|
| 03089-95903 | 03089-195903 | AP | 3 | M6x0,75 | 14 | 25,5 | 6 | 6 | 3,5 | 8 | 0,8 | 4 | 10 |  | | 03089-95004 | 03089-195004 | AP | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 03089-95105 | 03089-195105 | AP | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 03089-95206 | 03089-195206 | AP | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 03089-95308 | 03089-195308 | AP | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 03089-95410 | 03089-195410 | AP | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | |
|
Spine di posizione in acciaio o acciaio inox, versione corta con impugnatura a fungo in plastica, frenafiletto e incavo d'arresto |
Maggiori informazioni |
N. ordine
acciaio | N. ordine
acciaio inox | Forma | D | D1 | D2 | L | L1 | L2 | Corsa
S | SW1 | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | Filtro |
|---|
| 03089-97903 | 03089-197903 | CP | 3 | M6x0,75 | 14 | 25,5 | 6 | 6 | 3,5 | 8 | 0,8 | 4 | 10 | | | 03089-97004 | 03089-197004 | CP | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 03089-97105 | 03089-197105 | CP | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 03089-97206 | 03089-197206 | CP | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 03089-97308 | 03089-197308 | CP | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 03089-97410 | 03089-197410 | CP | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | |
|
