Perno d'arresto con leva

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Pressori a molla Spine di posizionamento Battute Elementi di centraggio e di posizionamento Fissaggi Tasselli
      - Spina di posizionamento
        Perno d'arresto con leva

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneDescrizione del prodotto:I perni di arresto con leva sono utilizzati per impedire una modifica della posizione d'arresto per effetto di forze trasversali. Il perno di bloccaggio si ritrae ruotando di 180° la barra di bloccaggio; in questo modo è possibile modificare la posizione di arresto. La tacca di bloccaggio mantiene la barra di bloccaggio in questa posizione e quindi il perno di bloccaggio rimane rientrato.Materiale:Barra di bloccaggio 1.0503.
Manicotto 1.0403.
Perno di bloccaggio in acciaio automatico.
Molla di compressione 1.4310.
Calotta barra termoplastica PA.Versione:Manicotto e barra di bloccaggio bruniti.
Perno di bloccaggio temprato, rettificato e brunito.
Molla di compressione non trattata.
Calotta barra di bloccaggio in vari colori:
- grigio nero RAL 7021
- arancione RAL 2004
- giallo navone RAL 1021
- rosso RAL 3020
- verde segnale RAL 6032
- blu RAL 5017
- grigio chiaro RAL 7035Nota:Se il perno d'arresto con leva viene saldato il manicotto deve essere fissato in modo da non subire danni a livello termico a causa di elevate temperature.Vantaggi:La spina di arresto si ritrae ruotando la levetta di 180°.
A scelta con calotte barra colorate in plastica.
Manicotto liscio, possibilità di collegamento tramite manicotto di adattamento.Su richiesta:Modelli speciali.
Accessori:Boccole di posizionamento 03099-50, 03099-60, 03099-61.

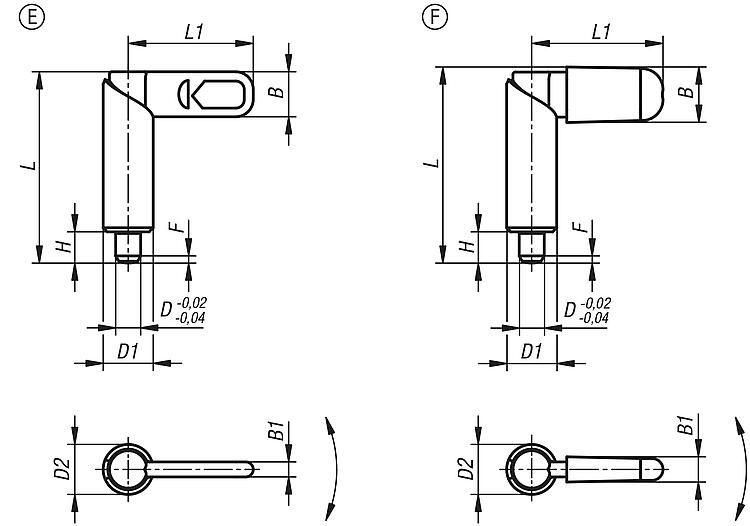

Nota disegno:

Forma E: senza calotta barra
Forma F: con calotta barra

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03099-10 Perno d'arresto con leva

190 kB

Disegni (sintesi completa)

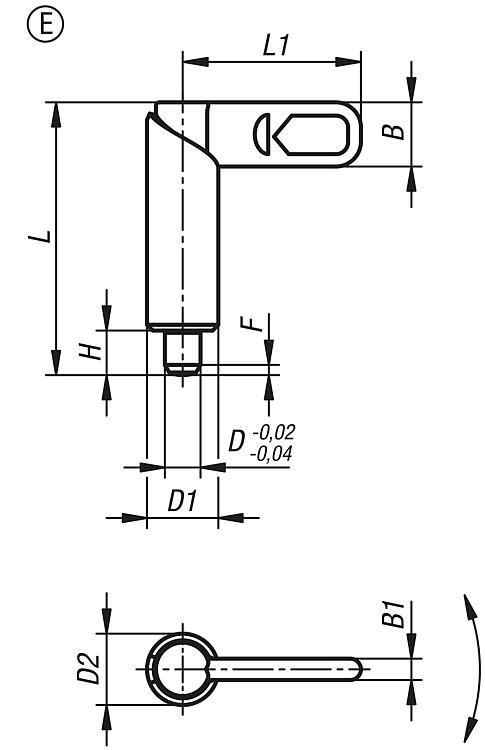

Perni d'arresto con leva, Forma E, senza calotta

Maggiori informazioni

Disegni

Perni d'arresto con leva, Forma E, senza calotta

Selezione/filtro articoli

N. ordine	Forma	D	D1	L	L1	B	B1	H	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Prezzo
03099-10-080410	E	4	10	38,5	25	9	3	6	1	8	14	12,19 €
03099-10-080510	E	5	10	38,5	25	9	3	6	1,3	8	14	12,19 €
03099-10-080610	E	6	10	38,5	25	9	3	6	1,8	8	14	12,19 €
03099-10-080512	E	5	12	47,4	30	10,8	3,6	8	1,3	8	14	12,49 €
03099-10-080612	E	6	12	47,4	30	10,8	3,6	8	1,8	8	14	12,49 €
03099-10-080812	E	8	12	47,4	30	10,8	3,6	8	2,3	8	14	12,49 €
03099-10-080616	E	6	16	61,2	40	14,4	4,8	10	1,8	15	35	14,84 €
03099-10-080816	E	8	16	61,2	40	14,4	4,8	10	2,3	15	35	14,84 €
03099-10-081016	E	10	16	61,2	40	14,4	4,8	10	2,8	15	35	14,84 €
03099-10-080820	E	8	20	71	50	18	6	12	2,3	20	60	17,00 €
03099-10-081020	E	10	20	71	50	18	6	12	2,8	20	60	17,00 €
03099-10-081220	E	12	20	71	50	18	6	12	3	20	60	17,00 €

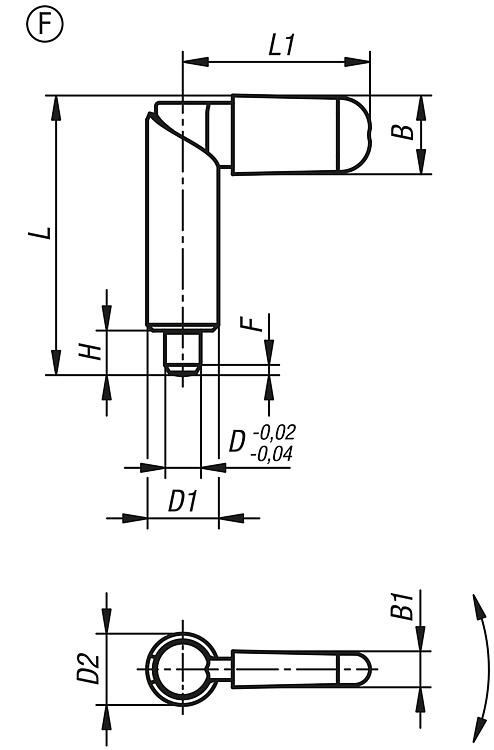

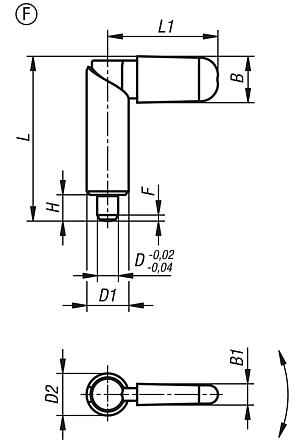

Perni d'arresto con leva, Forma F, con calotta barra

Maggiori informazioni

Disegni

Perni d'arresto con leva, Forma F, con calotta barra

Selezione/filtro articoli

N. ordine	Forma	Colore componenti	D	D1	L	L1	B	B1	H	F x 30°	Forza elastica inizio F1 ca. N	Forza elastica fine F2 ca. N	Prezzo
03099-10-090410	F	grigio nerastro RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	8	14	12,81 €
03099-10-090510	F	grigio nerastro RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	12,81 €
03099-10-090610	F	grigio nerastro RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	12,81 €
03099-10-090512	F	grigio nerastro RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	13,08 €
03099-10-090612	F	grigio nerastro RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	13,08 €
03099-10-090812	F	grigio nerastro RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	13,08 €
03099-10-090616	F	grigio nerastro RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	15	35	15,47 €
03099-10-090816	F	grigio nerastro RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	15	35	15,47 €
03099-10-091016	F	grigio nerastro RAL 7021	10	16	62,8	41,5	16,6	7	10	2,8	15	35	15,47 €
03099-10-090820	F	grigio nerastro RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	17,93 €
03099-10-091020	F	grigio nerastro RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	17,93 €
03099-10-091220	F	grigio nerastro RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	20	60	17,93 €
03099-10-0904102	F	arancio puro RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	8	14	12,81 €
03099-10-0905102	F	arancio puro RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	12,81 €
03099-10-0906102	F	arancio puro RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	12,81 €
03099-10-0905122	F	arancio puro RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	13,08 €
03099-10-0906122	F	arancio puro RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	13,08 €
03099-10-0908122	F	arancio puro RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	13,08 €
03099-10-0906162	F	arancio puro RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	15	35	15,47 €
03099-10-0908162	F	arancio puro RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	15	35	15,47 €
03099-10-0910162	F	arancio puro RAL 2004	10	16	62,8	41,5	16,6	7	10	2,8	15	35	15,47 €
03099-10-0908202	F	arancio puro RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	17,93 €
03099-10-0910202	F	arancio puro RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	17,93 €
03099-10-0912202	F	arancio puro RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	20	60	17,93 €
03099-10-09041016	F	giallo navone RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	8	14	12,81 €
03099-10-09051016	F	giallo navone RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	12,81 €
03099-10-09061016	F	giallo navone RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	12,81 €
03099-10-09051216	F	giallo navone RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	13,08 €
03099-10-09061216	F	giallo navone RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	13,08 €
03099-10-09081216	F	giallo navone RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	13,08 €
03099-10-09061616	F	giallo navone RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	15	35	15,47 €
03099-10-09081616	F	giallo navone RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	15	35	15,47 €
03099-10-09101616	F	giallo navone RAL 1021	10	16	62,8	41,5	16,6	7	10	2,8	15	35	15,47 €
03099-10-09082016	F	giallo navone RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	17,93 €
03099-10-09102016	F	giallo navone RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	17,93 €
03099-10-09122016	F	giallo navone RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	20	60	17,93 €
03099-10-09041084	F	rosso traffico RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	8	14	12,81 €
03099-10-09051084	F	rosso traffico RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	12,81 €
03099-10-09061084	F	rosso traffico RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	12,81 €
03099-10-09051284	F	rosso traffico RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	13,08 €
03099-10-09061284	F	rosso traffico RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	13,08 €
03099-10-09081284	F	rosso traffico RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	13,08 €
03099-10-09061684	F	rosso traffico RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	15	35	15,47 €
03099-10-09081684	F	rosso traffico RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	15	35	15,47 €
03099-10-09101684	F	rosso traffico RAL 3020	10	16	62,8	41,5	16,6	7	10	2,8	15	35	15,47 €
03099-10-09082084	F	rosso traffico RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	17,93 €
03099-10-09102084	F	rosso traffico RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	17,93 €
03099-10-09122084	F	rosso traffico RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	20	60	17,93 €
03099-10-09041086	F	verde segnale RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	8	14	12,81 €
03099-10-09051086	F	verde segnale RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	12,81 €
03099-10-09061086	F	verde segnale RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	12,81 €
03099-10-09051286	F	verde segnale RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	13,08 €
03099-10-09061286	F	verde segnale RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	13,08 €
03099-10-09081286	F	verde segnale RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	13,08 €
03099-10-09061686	F	verde segnale RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	15	35	15,47 €
03099-10-09081686	F	verde segnale RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	15	35	15,47 €
03099-10-09101686	F	verde segnale RAL 6032	10	16	62,8	41,5	16,6	7	10	2,8	15	35	15,47 €
03099-10-09082086	F	verde segnale RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	17,93 €
03099-10-09102086	F	verde segnale RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	17,93 €
03099-10-09122086	F	verde segnale RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	20	60	17,93 €
03099-10-09041087	F	blu traffico RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	8	14	12,81 €
03099-10-09051087	F	blu traffico RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	12,81 €
03099-10-09061087	F	blu traffico RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	12,81 €
03099-10-09051287	F	blu traffico RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	13,08 €
03099-10-09061287	F	blu traffico RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	13,08 €
03099-10-09081287	F	blu traffico RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	13,08 €
03099-10-09061687	F	blu traffico RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	15	35	15,47 €
03099-10-09081687	F	blu traffico RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	15	35	15,47 €
03099-10-09101687	F	blu traffico RAL 5017	10	16	62,8	41,5	16,6	7	10	2,8	15	35	15,47 €
03099-10-09082087	F	blu traffico RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	17,93 €
03099-10-09102087	F	blu traffico RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	17,93 €
03099-10-09122087	F	blu traffico RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	20	60	17,93 €
03099-10-09041088	F	grigio luce RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	8	14	12,81 €
03099-10-09051088	F	grigio luce RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	8	14	12,81 €
03099-10-09061088	F	grigio luce RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	8	14	12,81 €
03099-10-09051288	F	grigio luce RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	8	14	13,08 €
03099-10-09061288	F	grigio luce RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	8	14	13,08 €
03099-10-09081288	F	grigio luce RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	8	14	13,08 €
03099-10-09061688	F	grigio luce RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	15	35	15,47 €
03099-10-09081688	F	grigio luce RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	15	35	15,47 €
03099-10-09101688	F	grigio luce RAL 7035	10	16	62,8	41,5	16,6	7	10	2,8	15	35	15,47 €
03099-10-09082088	F	grigio luce RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	20	60	17,93 €
03099-10-09102088	F	grigio luce RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	20	60	17,93 €
03099-10-09122088	F	grigio luce RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	20	60	17,93 €
