03098Spine di posizione in acciaio o acciaio inox, versione liscia,... |
Indietro |
|
|
DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate quando si vuole impedire una variazione della posizione di arresto dovuta a forze trasversali. Solo dopo il disinnesto manuale della spina è possibile modificare la posizione d'arresto.
Se il disinnesto deve prolungarsi nel tempo e se occorre evitare che il perno di bloccaggio rientri, si raccomanda l'uso della forma M.
Sui perni filettati sporgenti di forma N è possibile montare delle maniglie speciali. Questo perno è anche adatto per l'azionamento della spina di posizione, ad esempio in modo automatico (controllato dal programma) con l'aiuto di un cilindro pneumatico o controllato a distanza con cavi Bowden.
Se la spina di posizione viene saldata, il manicotto deve essere fissato in modo che la molla non subisca danni a livello termico a causa delle alte temperature.Materiale:Modello in acciaio:
perno di bloccaggio temprato:
corpo 1.0403 saldabile.
Perno di bloccaggio classe di resistenza 5.8.
Modello in acciaio inox:
Perno di bloccaggio temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4034.
Perno di bloccaggio non temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4305.
Impugnatura resina termoplastica colore grigio nerastro. Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.
Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.

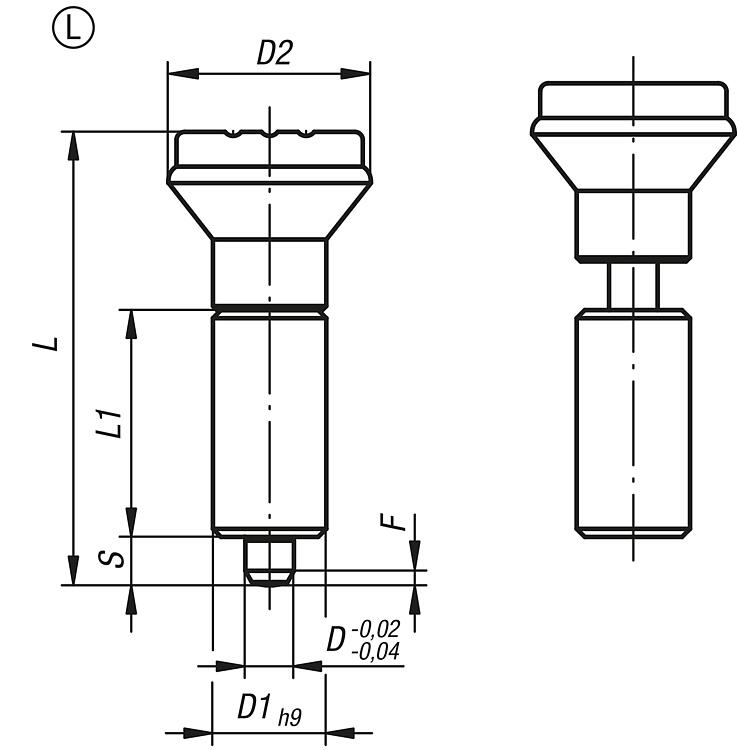

Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Se la spina di posizione viene saldata, il manicotto deve essere fissato in modo che la molla non subisca danni a livello termico a causa delle alte temperature.Su richiesta:Versioni speciali.Nota disegno:Forma L: senza incavo d'arresto

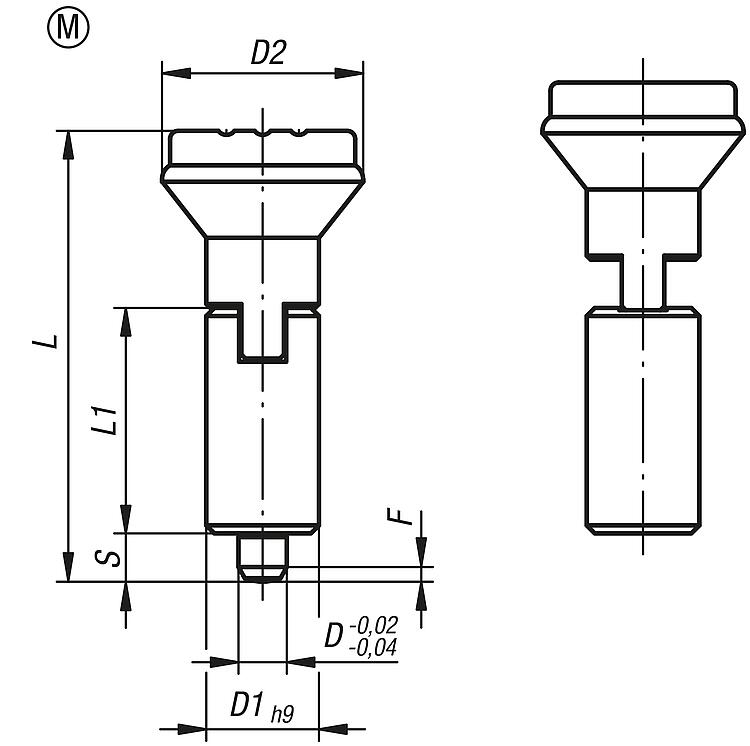

Forma M: con incavo d'arresto

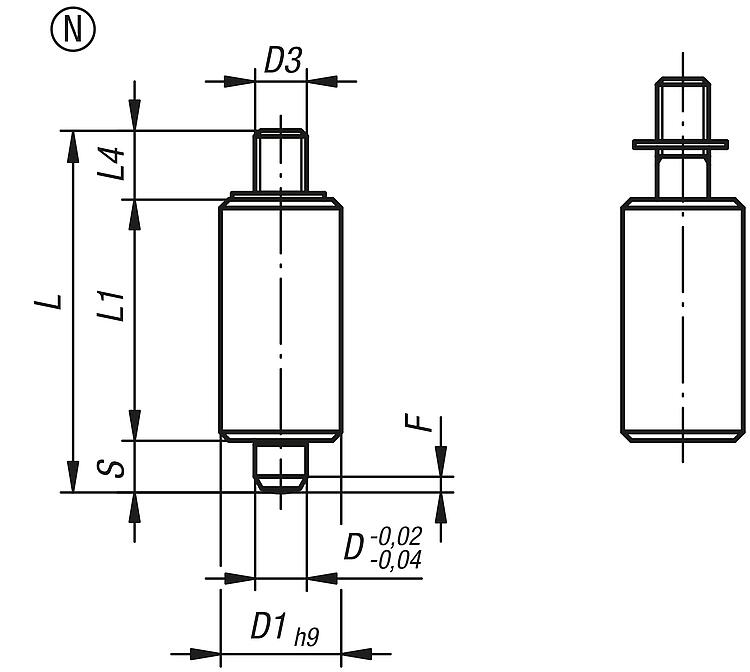

Forma N: con perno filettato DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio, senza incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D | D1 | D2 | L | L1 | Corsa
S | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03098-1105 | L | acciaio | temprato | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 |  | | 7,56 € | | | 03098-1206 | L | acciaio | temprato | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 8,35 € | | | 03098-1308 | L | acciaio | temprato | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 10,83 € | | | 03098-1410 | L | acciaio | temprato | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 16,58 € | | | 03098-01105 | L | acciaio inox | temprato | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 12,83 € | | | 03098-01206 | L | acciaio inox | temprato | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 14,63 € | | | 03098-01308 | L | acciaio inox | temprato | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 19,54 € | | | 03098-01410 | L | acciaio inox | temprato | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 30,76 € | | | 03098-11105 | L | acciaio inox | non temprato | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 12,19 € | | | 03098-11206 | L | acciaio inox | non temprato | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 13,90 € | | | 03098-11308 | L | acciaio inox | non temprato | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 18,50 € | | | 03098-11410 | L | acciaio inox | non temprato | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 29,26 € | |
|
Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio e incavo d'arresto |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D | D1 | D2 | L | L1 | Corsa
S | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03098-2105 | M | acciaio | temprato | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 9,71 € | | | 03098-2206 | M | acciaio | temprato | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 10,75 € | | | 03098-2308 | M | acciaio | temprato | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 12,70 € | | | 03098-2410 | M | acciaio | temprato | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 19,54 € | | | 03098-02105 | M | acciaio inox | temprato | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 16,53 € | | | 03098-02206 | M | acciaio inox | temprato | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 18,68 € | | | 03098-02308 | M | acciaio inox | temprato | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 22,99 € | | | 03098-02410 | M | acciaio inox | temprato | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 36,12 € | | | 03098-12105 | M | acciaio inox | non temprato | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 15,71 € | | | 03098-12206 | M | acciaio inox | non temprato | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 17,80 € | | | 03098-12308 | M | acciaio inox | non temprato | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 21,83 € | | | 03098-12410 | M | acciaio inox | non temprato | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 34,34 € | |
|
Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con perno filettato |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | Materiale
corpo base | Superficie
corpo base | D | D1 | D3 | L | L1 | L4 | Corsa
S | F x 30° | forza
elastica inizio
F1 ca. N | forza
elastica fine
F2 ca. N | CAD | Acc. | Prezzo | Ordinare |
|---|
| 03098-3105 | N | acciaio | temprato | 5 | 12 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | | | 7,03 € | | | 03098-3206 | N | acciaio | temprato | 6 | 14 | M6 | 43 | 28 | 9 | 6 | 1,8 | 6 | 14 | | | 7,74 € | | | 03098-3308 | N | acciaio | temprato | 8 | 18 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | | | 9,59 € | | | 03098-3410 | N | acciaio | temprato | 10 | 22 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | | | 14,79 € | | | 03098-03105 | N | acciaio inox | temprato | 5 | 12 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | | | 11,94 € | | | 03098-03206 | N | acciaio inox | temprato | 6 | 14 | M6 | 43 | 28 | 9 | 6 | 1,8 | 6 | 14 | | | 13,59 € | | | 03098-03308 | N | acciaio inox | temprato | 8 | 18 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | | | 17,25 € | | | 03098-03410 | N | acciaio inox | temprato | 10 | 22 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | | | 27,30 € | | | 03098-13105 | N | acciaio inox | non temprato | 5 | 12 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | | | 11,35 € | | | 03098-13206 | N | acciaio inox | non temprato | 6 | 14 | M6 | 43 | 28 | 9 | 6 | 1,8 | 6 | 14 | | | 12,89 € | | | 03098-13308 | N | acciaio inox | non temprato | 8 | 18 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | | | 16,47 € | | | 03098-13410 | N | acciaio inox | non temprato | 10 | 22 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | | | 26,07 € | |
|
