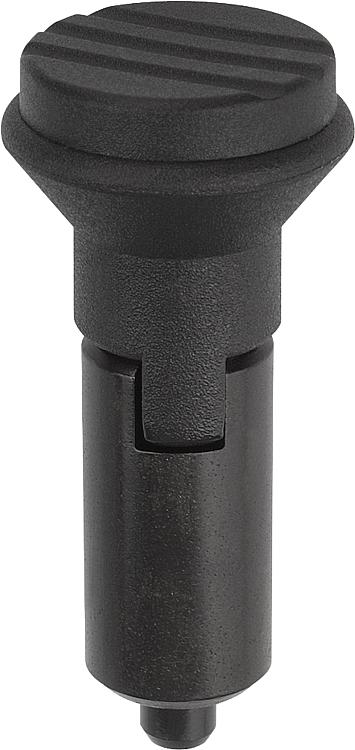

        Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio
        Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio e incavo d'arresto

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Modello in acciaio:
perno di bloccaggio temprato:
corpo 1.0403 saldabile.
Perno di bloccaggio classe di resistenza 5.8.

Modello in acciaio inox:
Perno di bloccaggio temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4034.

Perno di bloccaggio non temprato:
corpo 1.4301 saldabile.
Perno di bloccaggio 1.4305.

Impugnatura resina termoplastica colore grigio nerastro.

Versione:Modello in acciaio:
Perno di bloccaggio temprato, rettificato e brunito.

Modello in acciaio inox:
Perno di bloccaggio temprato, rettificato e non trattato.
Perno di bloccaggio non temprato, rettificato e non trattato.Nota:Se la spina di posizione viene saldata, il manicotto deve essere fissato in modo che la molla non subisca danni a livello termico a causa delle alte temperature.Su richiesta:Versioni speciali.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03098_M Spine di posizione in acciaio o acciaio inox, versione liscia, senza collare, con impugnatura a fungo in plastica, con coperchio e incavo d'arresto

150 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Materiale corpo base	Superficie corpo base	D	D1	D2	L	L1	Corsa S	F x 30°	forza elastica inizio F1 ca. N	forza elastica fine F2 ca. N	Prezzo
03098-2105	M	acciaio	temprato	5	12	21	47	24	5	1,3	5	12	9,71 €
03098-2206	M	acciaio	temprato	6	14	25	56	28	6	1,8	6	14	10,75 €
03098-2308	M	acciaio	temprato	8	18	33	74	36	8	2,3	15	35	12,70 €
03098-2410	M	acciaio	temprato	10	22	33	80	40	10	2,8	15	34	19,54 €
03098-02105	M	acciaio inox	temprato	5	12	21	47	24	5	1,3	5	12	16,53 €
03098-02206	M	acciaio inox	temprato	6	14	25	56	28	6	1,8	6	14	18,68 €
03098-02308	M	acciaio inox	temprato	8	18	33	74	36	8	2,3	15	35	22,99 €
03098-02410	M	acciaio inox	temprato	10	22	33	80	40	10	2,8	15	34	36,12 €
03098-12105	M	acciaio inox	non temprato	5	12	21	47	24	5	1,3	5	12	15,71 €
03098-12206	M	acciaio inox	non temprato	6	14	25	56	28	6	1,8	6	14	17,80 €
03098-12308	M	acciaio inox	non temprato	8	18	33	74	36	8	2,3	15	35	21,83 €
03098-12410	M	acciaio inox	non temprato	10	22	33	80	40	10	2,8	15	34	34,34 €
