03095-01

Spina di posizione pneumatica in acciaio inox

Indietro

Prodotti
- Panoramica dei prodotti
  - Sistema flessibile per pezzi standard
    - Pressori a molla Spine di posizionamento Battute Elementi di centraggio e di posizionamento Fissaggi Tasselli
      - Spina di posizionamento
        Spina di posizione pneumatica in acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneDescrizione del prodotto:Le spine di posizione vengono utilizzate quando si desidera evitare una modifica della posizione di bloccaggio causata da forze trasversali.
Esempi tipici di applicazione includono l'arresto in lunghezza, in altezza e il posizionamento preciso in settori come la costruzione di macchinari, attrezzature, mobili e veicoli speciali.

Le spine di posizione pneumatiche vengono azionate tramite aria compressa. Questo consente di far entrare o uscire automaticamente il perno di bloccaggio.
Inoltre, il punto di bloccaggio può trovarsi in un'area inaccessibile per l'azionamento manuale.

Nella versione con sensore di stato, lo stato di attivazione può essere rilevato elettronicamente e ulteriormente elaborato.
Il sensore di campo magnetico utilizzato a questo scopo viene fissato nel profilo scanalato del supporto del sensore. Il sensore di stato e il supporto del sensore possono essere spostati e fissati assialmente in base alla posizione di rilevamento desiderata.Materiale:

Boccola filettata in acciaio inox 1.4305.
Perno di bloccaggio in acciaio inox 1.4034.
Guarnizione del pistone e O-ring in NBR.
Guarnizione dell'asta in TPU.
Magnete NdFeB.
Controdado in acciaio inox A2-70.

Sensore di campo magnetico in termoplastico PA12.
Supporto del sensore in POM, profilo scanalato in alluminio.

Versione:Perno di bloccaggio temprato, rettificato e non trattato.Modalità di utilizzoForma A e B: a semplice effetto con ritorno a molla
Forma C: a doppio effettoDati tecnici:Proprietà pneumatiche:
Pressione di esercizio: 4-6 bar
aria filtrata, essiccata, con o senza olio

Sensore di campo magnetico:
Circuito di uscita: PNP normalmente aperto (NO)
Tensione di esercizio: 10 - 30 V CC
Corrente di esercizio: 200 mA
Forza del campo di commutazione: 2 kA/m
Frequenza di commutazione: 3000 Hz
Protetto contro i cortocircuiti: sì
Protetto contro l'inversione di polarità: no
Grado di protezione: IP67
Tipo di collegamento: cavo PUR da 2 m
Intervallo di temperatura: -25 °C - +85 °C
Certificazioni: CE, c-UL-us, UKCA, WEEEUtilizzo:Nelle linee di produzione e dispositivi automatizzati.Range di temperatura: Da -30 °C a +80 °CAccessori:Sensore di campo magnetico 83001.

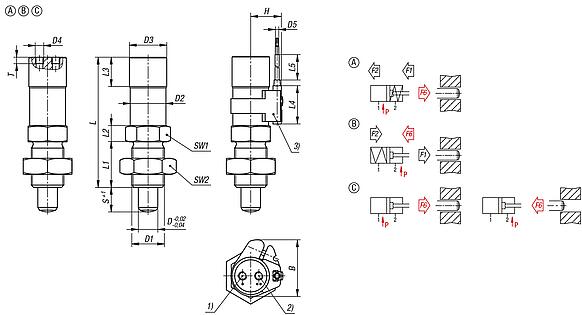

Supporto del sensore con cava a T 83010.Nota disegno:

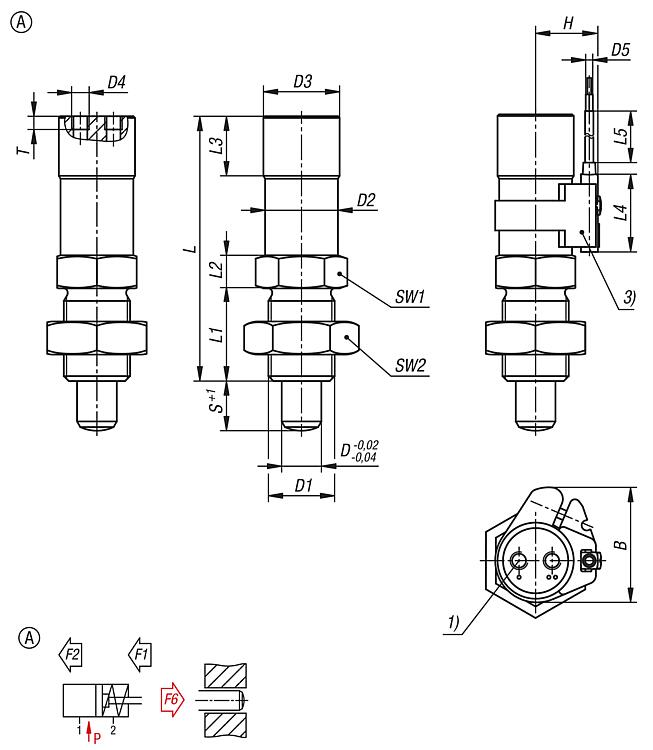

Forma A: a semplice effetto, estensione pneumatica
Forma B: a semplice effetto, retrazione pneumatica

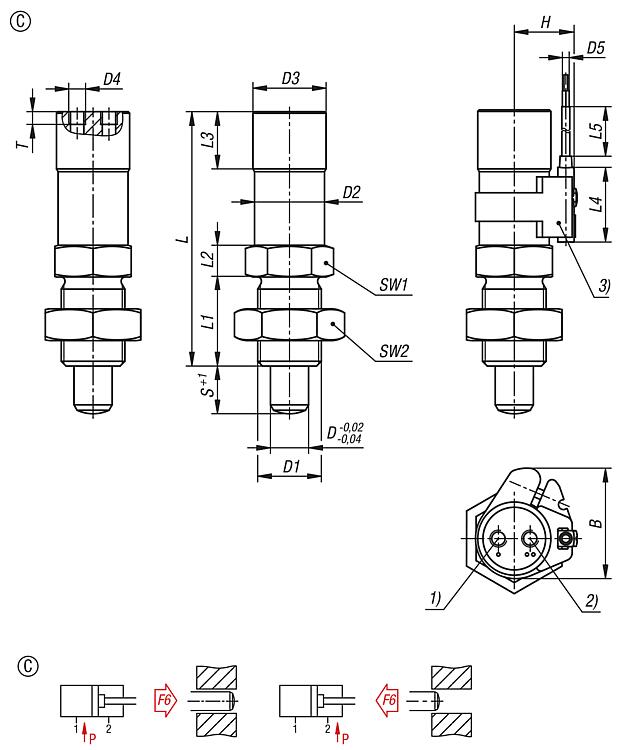

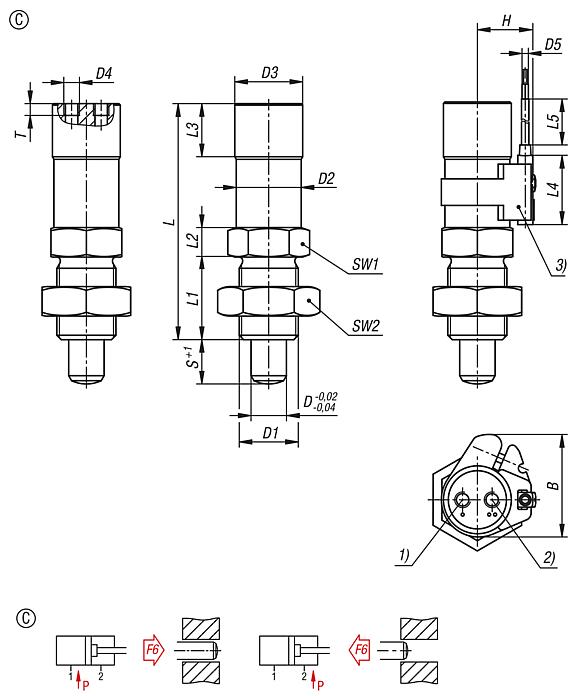

Forma C: a doppio effetto
1) Connessione 1 - estensione pneumatica
2) Connessione 2 - retrazione pneumatica
3) on sensore di stato
P: pressione di esercizio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03095-01 Spina di posizione pneumatica in acciaio inox

241 kB

Disegni (sintesi completa)
