        Tappo di protezione in alluminio

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:Alluminio.Versione:Superficie non trattata.Nota:Per proteggere i fori modulari da trucioli e polvere è necessario chiuderli con dei tappi.

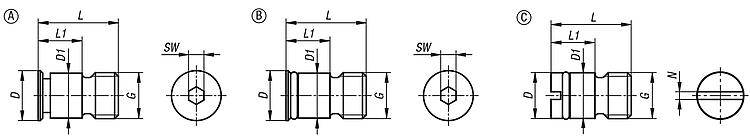

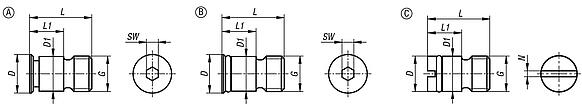

I tappi di protezione vanno lasciati nei fori non utilizzati! I tappi di protezione di alluminio si utilizzano se sono state impiegate emulsioni di raffreddamento aggressive o se si sono prodotti trucioli senza refrigerante.Vantaggi:L'anello di tenuta (forme B e C) impedisce la penetrazione di emulsioni refrigeranti nei fori a reticolo.Su richiesta:Colori diversi per la differenziazione sugli elementi di base con fori modulari.Nota disegno:

Forma A: con esagono incassato, senza O-ring
Forma B: con esagono incassato, con O-ring
Forma C: con scanalatura, con O-ring

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 03150-11 Tappo di protezione in alluminio

240 kB

Disegni (sintesi completa)

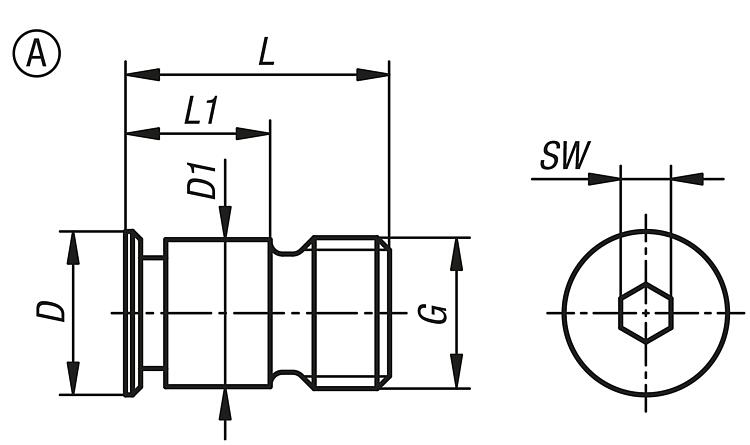

Tappo di protezione in alluminio, Forma A, con esagono incassato, senza O-ring

Maggiori informazioni

Disegni

Tappo di protezione in alluminio, Forma A, con esagono incassato, senza O-ring

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Versione 2	D	D1	G	L	L1	SW	Prezzo
03150-11-1000815	A	con esagono incassato	senza O-ring	12,6	11,9	M8	15	7,5	4	2,73 €
03150-11-1001221	A	con esagono incassato	senza O-ring	13	11,9	M12	21	11,5	4	1,74 €
03150-11-1001626	A	con esagono incassato	senza O-ring	17	15,9	M16	26	15	5	2,13 €
03150-11-1002035	A	con esagono incassato	senza O-ring	21	19,9	M20	35	19	5	5,44 €

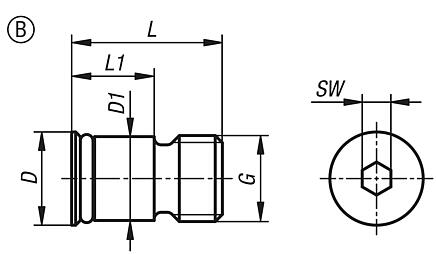

Tappo di protezione in alluminio, Forma B, con esagono incassato, con O-ring

Maggiori informazioni

Disegni

Tappo di protezione in alluminio, Forma B, con esagono incassato, con O-ring

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Versione 2	D	D1	G	L	L1	SW	Prezzo
03150-11-2100815	B	con esagono incassato	con guarnizione circolare	12,6	11,9	M8	15	7,5	4	3,19 €
03150-11-2101221	B	con esagono incassato	con guarnizione circolare	13	11,9	M12	21	11,5	4	2,20 €
03150-11-2101626	B	con esagono incassato	con guarnizione circolare	17	15,9	M16	26	15	5	2,59 €
03150-11-2102035	B	con esagono incassato	con guarnizione circolare	21	19,9	M20	35	19	5	5,90 €

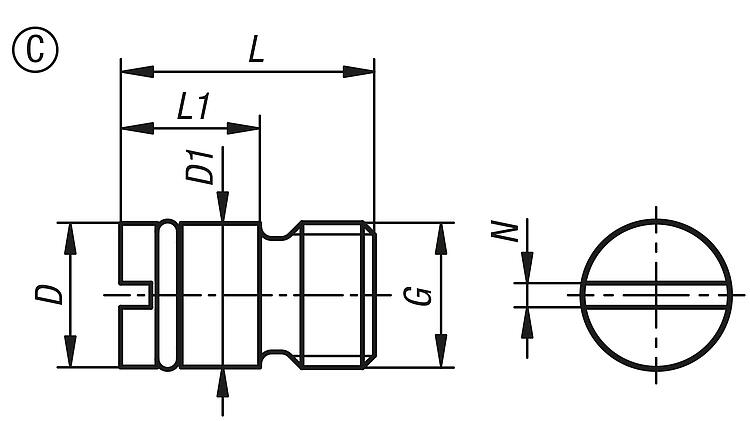

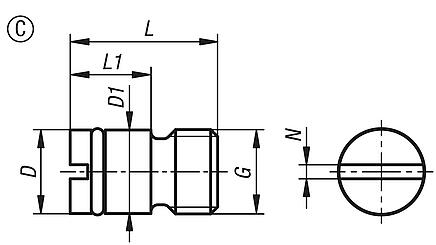

Tappo di protezione in alluminio, Forma C, con intaglio, con O-ring

Maggiori informazioni

Disegni

Tappo di protezione in alluminio, Forma C, con intaglio, con O-ring

Selezione/filtro articoli

N. ordine	Forma	Versione 1	Versione 2	D	D1	G	L	L1	N	Prezzo
03150-11-3110815	C	con intaglio	con guarnizione circolare	11,9	11,9	M8	15	7,5	2	3,19 €
03150-11-3111221	C	con intaglio	con guarnizione circolare	11,9	11,9	M12	21	11,5	2	2,20 €
03150-11-3111626	C	con intaglio	con guarnizione circolare	15,9	15,9	M16	26	15	2	2,59 €
03150-11-3112035	C	con intaglio	con guarnizione circolare	19,9	19,9	M20	35	19	2	5,90 €
