Kuličkové řetězy

zpět

Produkty
- Přehled výrobků
  - norelem technoshop
    - Přesné kalibrované pásky Magnetické štítky a kapsy Ochranné sítě Kladiva s měkkým čelem Supercraft Úderová čela Kuželové a válcové čističe Hadice chladiva
      - Kuličkové řetězy

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:A: Řetěz z mosazi nebo nerezové oceli.
B: Řetěz z mosazi nebo nerezové oceli, klíčový kroužek z nerezové oceli.
C: Řetěz z mosazi, kroužek z nerezové oceli 1.4310.Upozornění:Bez uvedení délky je vždy dodáváno 1000 mm.Odkaz na výkres:

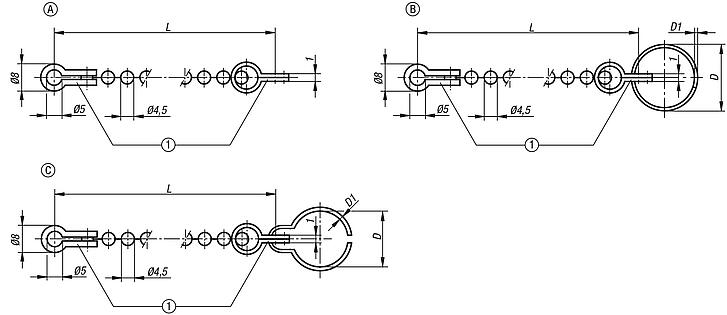

1) stejné díly

Provedení A: Kuličkový řetěz jednoduchý
Provedení B: Kuličkový řetěz s klíčovým kroužkem
Provedení C: Kuličkový řetěz s kroužkovým upínačem

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 96390 Kuličkové řetězy

203 kB

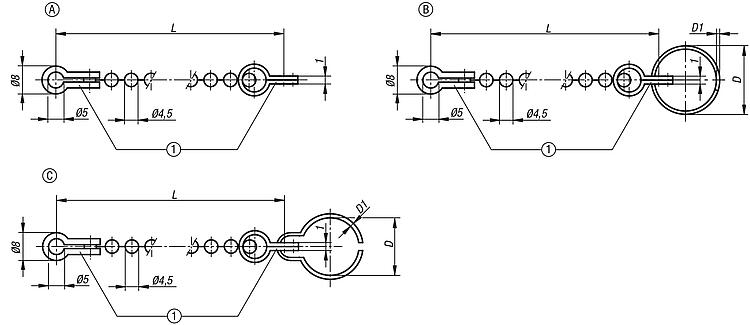

Výkresy (celkový přehled)

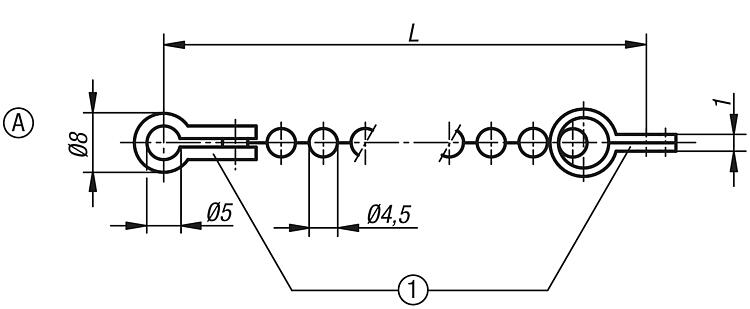

Kuličkové řetězy provedení A, jednoduché

více informací

Výkresy

Kuličkové řetězy provedení A, jednoduché

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	Materiál základní těleso	L	Filtr
96390-00X	A	jednoduchá	mosaz	160/320/500/1000
96390-01X	A	jednoduchá	nerezová ocel	160/320/500/1000

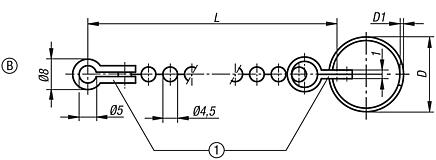

Kuličkové řetězy provedení B, s klíčovým kroužkem

více informací

Výkresy

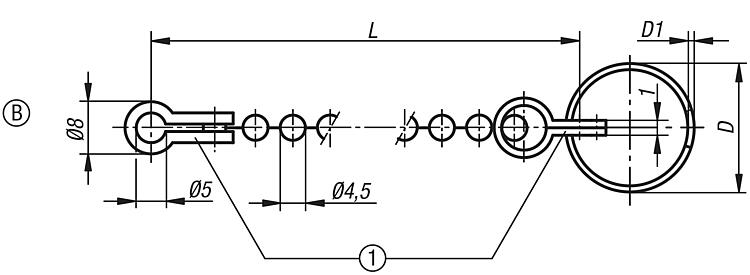

Kuličkové řetězy provedení B, s klíčovým kroužkem

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	Materiál základní těleso	L	D	D1
96390-015X	B	s klíčovým kroužkem	mosaz	160/320/500/1000	15	1
96390-019X	B	s klíčovým kroužkem	mosaz	160/320/500/1000	19	1
96390-023X	B	s klíčovým kroužkem	mosaz	160/320/500/1000	23	1,2
96390-028X	B	s klíčovým kroužkem	mosaz	160/320/500/1000	28	1,7
96390-115X	B	s klíčovým kroužkem	nerezová ocel	160/320/500/1000	15	1
96390-119X	B	s klíčovým kroužkem	nerezová ocel	160/320/500/1000	19	1
96390-123X	B	s klíčovým kroužkem	nerezová ocel	160/320/500/1000	23	1,2
96390-128X	B	s klíčovým kroužkem	nerezová ocel	160/320/500/1000	28	1,7

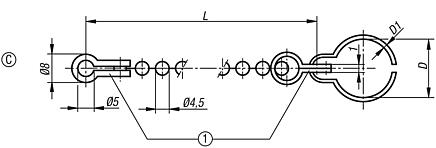

Kuličkové řetězy provedení C, s prstencovou sponkou

více informací

Výkresy

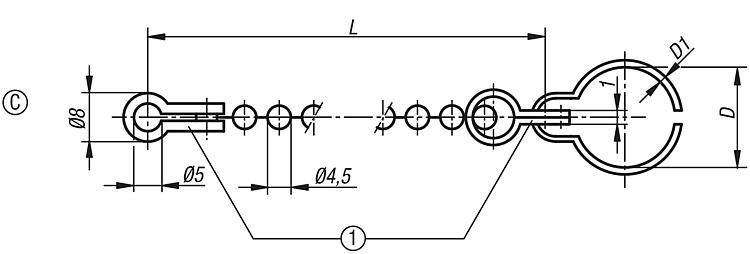

Kuličkové řetězy provedení C, s prstencovou sponkou

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	Materiál základní těleso	L	D	D1
96390-09X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	9	1
96390-12X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	12	1,2
96390-14X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	14	1,6
96390-16X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	16	1,6
96390-20X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	20	2
96390-24X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	24	2
96390-30X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	30	2,6
96390-36X	C	s kroužkovým upínačem	mosaz	160/320/500/1000	36	2,6
