Popis zboží/obrázky produktu

PopisMateriál:Acetal-kopolymer (POM).Provedení: Kloubová hadice modrá nebo černá.
Díly příslušenství v barvě oranžové.Upozornění:Flexibilní kloubová hadice slouží k vedení nebo odsávání kapalin, jakož i k odsávání prachu, páry a kouře. Lze ji libovolně prodlužovat a zkracovat. Materiál rezistentní vůči většině chemikálií a rozpouštědlům. Materiál je elektricky nevodivý a proto vhodný pro použití na elektrojiskrových obráběcích strojích.

Jsou přesně nastavitelné, stabilní vůči vibracím, drží svou polohu, tlakově stabilní. Lze je libovolně kombinovat
s tryskami, šroubení, odbočky, T-kusy, redukce, prodloužení atd.

Doporučený tlak v potrubí:
Velikost 1/4" 2-3,5 bar
Velikost 1/2" 1,4-2 bar
Velikost 3/4" 0,7-1,4 bar

Průtokové množství:
Velikost 1/4" 950 l/min.
Velikost 1/2" 1800 l/min.
Velikost 3/4" 4300 l/min.Teplotní rozsah:-20 °C až +80 °C.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 96200 Hadice chladiva LOC-LINE® Flexi

1,1 MB

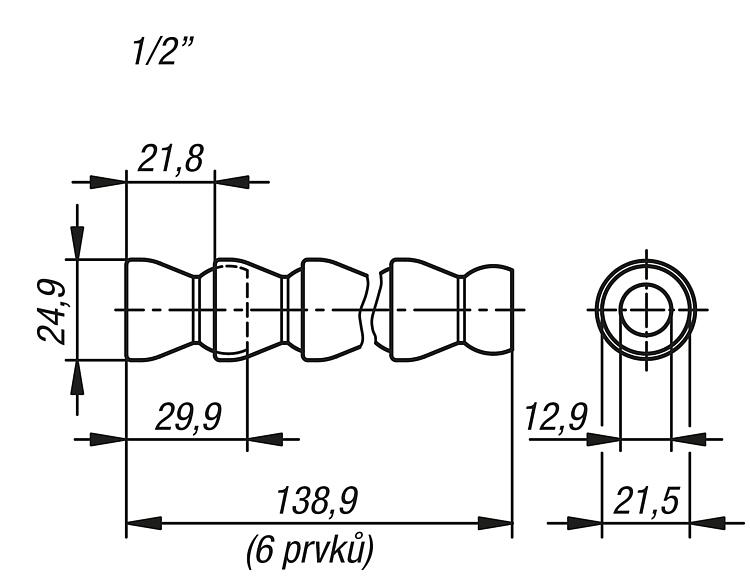

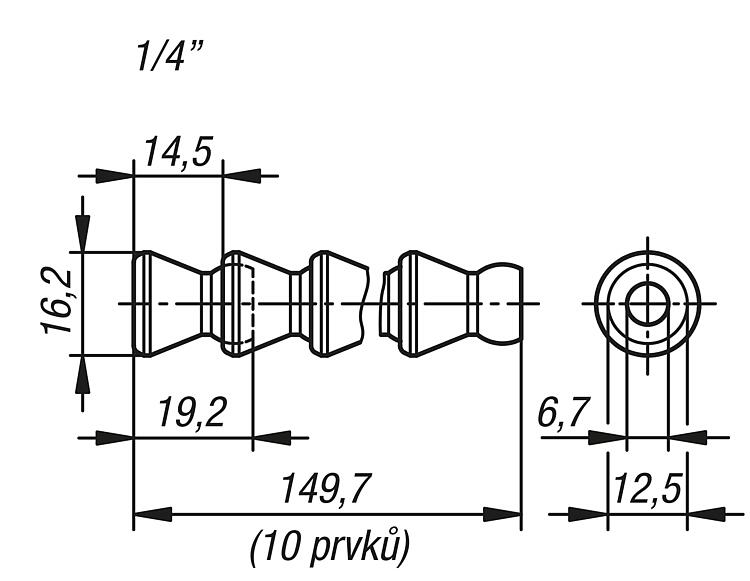

Výkresy

Výběr/filtr zboží

Objednací číslo	Název zboží	Název	Velikost	Použití	Cena
96200-1400141	KLOUBOVÁ HADICE VEL.1/4 L=140, MODRÁ	Kloubová Hadice	1/4		5,95 €
96200-1400142	KLOUBOVÁ HADICE VEL.1/4 L=140, ČERNÁ	Kloubová Hadice	1/4		5,95 €
96200-1415001	KLOUBOVÁ HADICE VEL.1/4 L=15M, MODRÁ	Kloubová Hadice	1/4		628,48 €
96200-1415002	KLOUBOVÁ HADICE VEL.1/4 L=15M, ČERNÁ	Kloubová Hadice	1/4		628,48 €
96200-1401	KRUHOVÁ TRYSKA VEL.1/4, D=1,5	Kruhová Tryska	1/4	bodový paprsek	2,08 €
96200-1402	KRUHOVÁ TRYSKA VEL.1/4, D=3	Kruhová Tryska	1/4	bodový paprsek	2,08 €
96200-1403	KRUHOVÁ TRYSKA VEL.1/4, D=6	Kruhová Tryska	1/4	bodový paprsek	2,08 €
96200-1404	PLOCHÁ TRYSKA PLOCHÝ NÁSTŘIK VEL.1/4 B=25	Plochá Tryska	1/4	vějířovitý paprsek	5,38 €
96200-1405	PLOCHÁ TRYSKA VEL.1/4 B=12X1	Plochá Tryska	1/4	paprsek s konstantním průřezem	3,52 €
96200-1406	PLOCHÁ TRYSKA VEL.1/4 B=12X1,5	Plochá Tryska	1/4	paprsek s konstantním průřezem	3,52 €
96200-1407	PLOCHÁ TRYSKA VEL.1/4, 5 OTVORŮ	Plochá Tryska	1/4	několik paralelních jednotlivých paprsků	3,52 €
96200-1408	PLOCHÁ TRYSKA VEL.1/4, 7 OTVORŮ	Plochá Tryska	1/4	několik paralelních jednotlivých paprsků	3,52 €
96200-1409	CHLADICÍ TRYSKA BROUŠENÍ VEL.1/4 B=25	Chladicí Tryska Pro Broušení	1/4	přímý spojený paprsek	5,39 €
96200-1410	PLOCHÁ TRYSKA S KULOVÝM KLOUBEM VEL.1/4, 16 OTVORŮ, D=1	Plochá Tryska	1/4	několik paralelních jednotlivých paprsků	10,03 €
96200-1411	PLOCHÁ TRYSKA S KULOVÝM KLOUBEM VEL.1/4, 16 OTVORŮ, D=1,5	Plochá Tryska	1/4	několik paralelních jednotlivých paprsků	10,03 €
96200-1412	PLOCHÁ TRYSKA S KULOVÝM KLOUBEM VEL.1/4, 20 OTVORŮ, D=2	Plochá Tryska	1/4	několik paralelních jednotlivých paprsků	10,75 €
96200-1413	ÚHLOVÁ TRYSKA 90° VEL.1/4, D=1,5	Úhlová Tryska	1/4	bodový paprsek	3,09 €
96200-1414	ÚHLOVÁ TRYSKA 90° VEL.1/4, D=3	Úhlová Tryska	1/4	bodový paprsek	3,09 €
96200-1415	ÚHLOVÁ TRYSKA 90° VEL.1/4, D=6	Úhlová Tryska	1/4	bodový paprsek	3,09 €
96200-1416	ÚHLOVÁ TRYSKA 90° VEL.1/4, 6 OTVORŮ	Úhlová Tryska	1/4	několik paralelních jednotlivých paprsků	5,39 €
96200-1417	ZÁVITOVÁ PŘÍPOJKA ZÁVIT NPT 1/8 VEL.1/4	Závitová Přípojka	1/4	s kuličkou a vnějším závitem	2,08 €
96200-1418	ZÁVITOVÁ PŘÍPOJKA ZÁVIT NPT 1/4 VEL.1/4	Závitová Přípojka	1/4	s kuličkou a vnějším závitem	2,08 €
96200-1419	ROZDĚLOVAČ VEL.1/4	Rozdělovač	1/4	2 hadice od 1 přítoku	5,38 €
96200-1420	ROZDĚLOVAČ VEL.1/4	Rozdělovač	1/4	2 hadice s úhlem 90° od 1 přítoku	6,18 €
96200-1421	SPOJOVACÍ KUS VEL.1/4	Spojovací Kus	1/4	pro těsné ohyby	5,05 €
96200-1422	SPOJKA VEL.1/4	Spojka	1/4	s plechy na obou koncích	2,40 €
96200-1423	ADAPTÉR VEL.1/4, D=1/8	Adaptér	1/4	s plechem a vnitřním závitem	2,78 €
96200-1424	PRODLOUŽENÍ VEL.1/4 L=95	Prodloužení	1/4	k přemostění delších drah	4,89 €
96200-1425	HADICOVÉ KOLENO 90° VEL.1/4	Hadicové Koleno	1/4	použití pro ohyby	5,15 €
96200-1426	KRUHOVÝ SYSTÉM VEL.1/4	Kruhový Systém	1/4	s bočními proplachovacími otvory	49,96 €
96200-1427	SVĚRACÍ KROUŽEK SE ŠROUBY VEL.1/4	Svěrací Kroužek	1/4	při vysokém tlaku zabraňuje prohnutí nebo změně polohy	3,45 €
96200-1428	ZPĚTNÝ VENTIL VEL.1/4	Zpětný Ventil	1/4	zabraňuje odkapávání	12,16 €
96200-1429	UZAVÍRACÍ KOHOUT VNĚJŠÍ ZÁVIT VEL.1/4, ZÁVIT NPT 1/4	Uzavírací Kohout	1/4	průtok plynule regulovat a vypnout	12,16 €
96200-1430	UZAVÍRACÍ KOHOUT VNITŘNÍ ZÁVIT VEL.1/4, ZÁVIT NPT 1/4	Uzavírací Kohout	1/4	průtok plynule regulovat a vypnout	12,16 €
96200-1431	UZAVÍRACÍ KOHOUT SE SEGMENTOVÝM PŘIPOJENÍM VEL.1/4	Uzavírací Kohout	1/4	průtok plynule regulovat a vypnout	12,16 €
96200-1499	MONTÁŽNÍ NÁŘADÍ VEL.1/4	Montážní Nářadí	1/4	k montáži hadicových prvků	31,38 €
96200-1200141	KLOUBOVÁ HADICE VEL.1/2 L=140, MODRÁ	Kloubová Hadice	1/2		6,74 €
96200-1200142	KLOUBOVÁ HADICE VEL.1/2 L=140, ČERNÁ	Kloubová Hadice	1/2		6,74 €
96200-1215001	KLOUBOVÁ HADICE VEL.1/2 L=15M, MODRÁ	Kloubová Hadice	1/2		776,02 €
96200-1215002	KLOUBOVÁ HADICE VEL.1/2 L=15M, ČERNÁ	Kloubová Hadice	1/2		776,02 €
96200-1201	KRUHOVÁ TRYSKA VEL.1/2, D=6	Kruhová Tryska	1/2	bodový paprsek	2,53 €
96200-1202	KRUHOVÁ TRYSKA VEL.1/2, D=9	Kruhová Tryska	1/2	bodový paprsek	2,53 €
96200-1203	KRUHOVÁ TRYSKA VEL.1/2, D=12	Kruhová Tryska	1/2	bodový paprsek	2,53 €
96200-1204	PLOCHÁ TRYSKA PLOCHÝ NÁSTŘIK VEL.1/2 B=32	Plochá Tryska	1/2	vějířovitý paprsek	6,30 €
96200-1205	PLOCHÁ TRYSKA PLOCHÝ NÁSTŘIK VEL.1/2 B=63	Plochá Tryska	1/2	vějířovitý paprsek	7,08 €
96200-1206	PLOCHÁ TRYSKA VEL.1/2 B=18X2	Plochá Tryska	1/2	paprsek s konstantním průřezem	4,05 €
96200-1207	PLOCHÁ TRYSKA VEL.1/2 B=18X3,2	Plochá Tryska	1/2	paprsek s konstantním průřezem	4,05 €
96200-1208	PLOCHÁ TRYSKA VEL.1/2, 5 OTVORŮ, D=3,2	Plochá Tryska	1/2	několik paralelních jednotlivých paprsků	4,05 €
96200-1209	PLOCHÁ TRYSKA VEL.1/2, 7 OTVORŮ, D=2	Plochá Tryska	1/2	několik paralelních jednotlivých paprsků	4,05 €
96200-1210	CHLADICÍ TRYSKA BROUŠENÍ VEL.1/2 B=32	Chladicí Tryska Pro Broušení	1/2	přímý spojený paprsek	6,26 €
96200-1211	CHLADICÍ TRYSKA BROUŠENÍ VEL.1/2 B=42	Chladicí Tryska Pro Broušení	1/2	přímý spojený paprsek	7,23 €
96200-1212	PLOCHÁ TRYSKA S KULOVÝM KLOUBEM VEL.1/2, 20 OTVORŮ, D=2	Plochá Tryska	1/2	několik paralelních jednotlivých paprsků	11,16 €
96200-1213	ÚHLOVÁ TRYSKA 90° VEL.1/2, D=6	Úhlová Tryska	1/2	bodový paprsek	3,50 €
96200-1214	ÚHLOVÁ TRYSKA 90° VEL.1/2, D=9	Úhlová Tryska	1/2	bodový paprsek	3,50 €
96200-1215	ÚHLOVÁ TRYSKA 90° VEL.1/2, D=12	Úhlová Tryska	1/2	bodový paprsek	3,50 €
96200-1216	ÚHLOVÁ TRYSKA 90° VEL.1/2, 8 OTVORŮ	Úhlová Tryska	1/2	několik paralelních jednotlivých paprsků	6,30 €
96200-1217	ZÁVITOVÁ PŘÍPOJKA ZÁVIT NPT 3/8 VEL.1/2	Závitová Přípojka	1/2	s kuličkou a vnějším závitem	2,53 €
96200-1218	ZÁVITOVÁ PŘÍPOJKA ZÁVIT NPT 1/2 VEL.1/2	Závitová Přípojka	1/2	s kuličkou a vnějším závitem	2,53 €
96200-1219	ROZDĚLOVAČ VEL.1/2	Rozdělovač	1/2	2 hadice od 1 přítoku	6,30 €
96200-1220	ROZDĚLOVAČ REDUKOVÁNO VEL.1/2-1/4	Rozdělovač	1/2 - 1/4	2 hadice od 1 přítoku	6,30 €
96200-1221	ROZDĚLOVAČ VEL.1/2	Rozdělovač	1/2	2 hadice s úhlem 90° od 1 přítoku	7,00 €
96200-1222	SPOJOVACÍ KUS VEL.1/2, ORANŽOVÁ	Spojovací Kus	1/2	pro těsné ohyby	5,89 €
96200-1223	SPOJKA VEL.1/2, ORANŽOVÁ	Spojka	1/2	s plechy na obou koncích	2,75 €
96200-1224	REDUKČNÍ POUZDRO VEL.1/2-1/4	Redukční Pouzdro	1/2 - 1/4	zredukováno z 1/2" na 1/4"	5,39 €
96200-1225	PRODLOUŽENÍ VEL.1/2 L=95	Prodloužení	1/2	k přemostění delších drah	5,62 €
96200-1226	HADICOVÉ KOLENO 90° VEL.1/2	Hadicové Koleno	1/2	použití pro ohyby	6,18 €
96200-1227	KRUHOVÝ SYSTÉM VEL.1/2	Kruhový Systém	1/2	s bočními proplachovacími otvory	55,90 €
96200-1228	SVĚRACÍ KROUŽEK SE ŠROUBY VEL.1/2	Svěrací Kroužek	1/2	při vysokém tlaku zabraňuje prohnutí nebo změně polohy	3,99 €
96200-1229	ZPĚTNÝ VENTIL VEL.1/2	Zpětný Ventil	1/2	zabraňuje odkapávání	15,43 €
96200-1230	UZAVÍRACÍ KOHOUT VNĚJŠÍ ZÁVIT VEL.1/2, ZÁVIT NPT 1/2	Uzavírací Kohout	1/2	průtok plynule regulovat a vypnout	15,43 €
96200-1231	UZAVÍRACÍ KOHOUT VNITŘNÍ ZÁVIT VEL.1/2, ZÁVIT NPT 1/2	Uzavírací Kohout	1/2	průtok plynule regulovat a vypnout	15,43 €
96200-1232	UZAVÍRACÍ KOHOUT SE SEGMENTOVÝM PŘIPOJENÍM VEL.1/2	Uzavírací Kohout	1/2	průtok plynule regulovat a vypnout	15,43 €
96200-1299	MONTÁŽNÍ NÁŘADÍ VEL.1/2	Montážní Nářadí	1/2	k montáži hadicových prvků	31,38 €
96200-3400151	KLOUBOVÁ HADICE VEL.3/4 L=152, MODRÁ	Kloubová Hadice	3/4		9,48 €
96200-3400152	KLOUBOVÁ HADICE VEL.3/4 L=152, ČERNÁ	Kloubová Hadice	3/4		9,48 €
96200-3401501	KLOUBOVÁ HADICE VEL.3/4 L=1,5M, MODRÁ	Kloubová Hadice	3/4		97,68 €
96200-3401502	KLOUBOVÁ HADICE VEL.3/4 L=1,5M, ČERNÁ	Kloubová Hadice	3/4		97,68 €
96200-3415001	KLOUBOVÁ HADICE VEL.3/4 L=15M, MODRÁ	Kloubová Hadice	3/4		913,76 €
96200-3415002	KLOUBOVÁ HADICE VEL.3/4 L=15M, ČERNÁ	Kloubová Hadice	3/4		913,76 €
96200-3401	KRUHOVÁ TRYSKA VEL.3/4, D=16	Kruhová Tryska	3/4	bodový paprsek	3,00 €
96200-3402	KRUHOVÁ TRYSKA VEL.3/4, D=19	Kruhová Tryska	3/4	bodový paprsek	3,00 €
96200-3403	PLOCHÁ TRYSKA PLOCHÝ NÁSTŘIK VEL.3/4 B=76	Plochá Tryska	3/4	vějířovitý paprsek	9,36 €
96200-3404	ZÁVITOVÁ PŘÍPOJKA NPT 3/4 VEL.3/4	Závitová Přípojka	3/4	s kuličkou a vnějším závitem	3,06 €
96200-3405	ZÁVITOVÁ PŘÍPOJKA BSPT 3/4 VEL.3/4	Závitová Přípojka	3/4	s kuličkou a vnějším závitem	3,06 €
96200-3406	UPEVŇOVACÍ PATKA S OTVORY PRO ŠROUBY VEL.3/4	Upevňovací Patka	3/4		6,72 €
96200-3407	ROZDĚLOVAČ VEL.3/4	Rozdělovač	3/4	2 hadice od 1 přítoku	9,36 €
96200-3408	ROZDĚLOVAČ REDUKOVÁNO VEL.3/4-1/2	Rozdělovač	3/4-1/2	zredukováno z 3/4" na 1/2"	9,36 €
96200-3409	REDUKČNÍ POUZDRO VEL.3/4-1/2	Redukční Pouzdro	3/4-1/2	zredukováno z 1/2" na 1/4"	6,74 €
96200-3410	SPOJKA VEL.3/4	Spojka	3/4	s plechy na obou koncích	3,39 €
96200-3411	SPOJOVACÍ KUS VEL.3/4	Spojovací Kus	3/4	pro těsné ohyby	8,84 €
96200-3412	UZAVÍRACÍ KOHOUT VNĚJŠÍ ZÁVIT VEL.3/4, NPT 3/4	Uzavírací Kohout	3/4	průtok plynule regulovat a vypnout	20,60 €
96200-3413	UZAVÍRACÍ KOHOUT VNITŘNÍ ZÁVIT VEL.3/4, NPT 3/4	Uzavírací Kohout	3/4	průtok plynule regulovat a vypnout	20,60 €
96200-3414	UZAVÍRACÍ KOHOUT SE SEGMENTOVÝM PŘIPOJENÍM VEL.3/4	Uzavírací Kohout	3/4	průtok plynule regulovat a vypnout	20,60 €
96200-3499	MONTÁŽNÍ NÁŘADÍ VEL.3/4	Montážní Nářadí	3/4	k montáži hadicových prvků	39,72 €
