Popis zboží/obrázky produktu

PopisMateriál:Hliník 6060 T5.
Zakrývající záslepka PA 6.6.
Provedení: Černě eloxováno.
Bezbarvě eloxováno.
Upozornění:Závěsy jsou vybaveny integrovanou upínací pružinou z oceli. To umožňuje automatické otevírání a zavírání dveří a klapek.
Volně otočné závěsy lze díky stejným rozměrům a vzhledu kombinovat se závěsy s pružinou.
Úhel rozevření 270°.

Krouticí moment pružiny při otevírání:
M(0°) : 0,23 Nm / M(90°) : 0,15 Nm / M(180°) : 0,08 Nm
Krouticí moment pružiny při uzavírání:
M(0°) : 0,08 Nm / M(90°) : 0,15 Nm / M(180°) : 0,23 Nm

Upevnění zápustnými šrouby podle DIN 7991.

U uvedených hodnot zatížení závěsů se jedná o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a s vyloučením jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.
Hodnoty zatížení se měří za laboratorních podmínek. Zda je závěs vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.
Různorodost materiálů, do kterých se upevňují závěsy, a druhy upevnění, povětrnostní podmínky a opotřebení mohou ovlivnit naměřené hodnoty.
Teplotní rozsah:od -20 °C do +80 °C
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 27905 Tažné pružinové závěsy na hliníkový profil 0,20 Nm 175 kB
 Technické pokyny pro pružinové závěsy 169 kB

Výkresy (celkový přehled)

Tažné pružinové závěsy na hliníkový profil 0,20 Nm

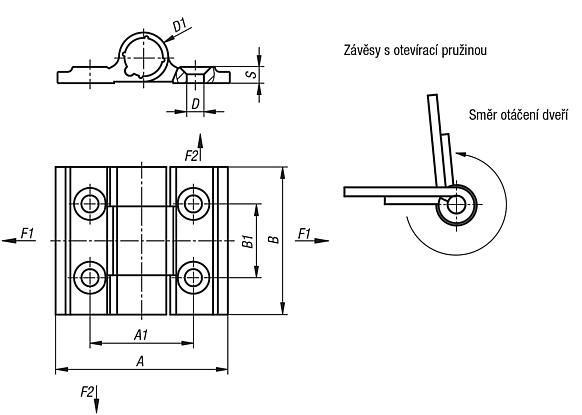

Tažné pružinové závěsy na hliníkový profil 0,20 Nm, pružina otevírací

více informací

Výkresy

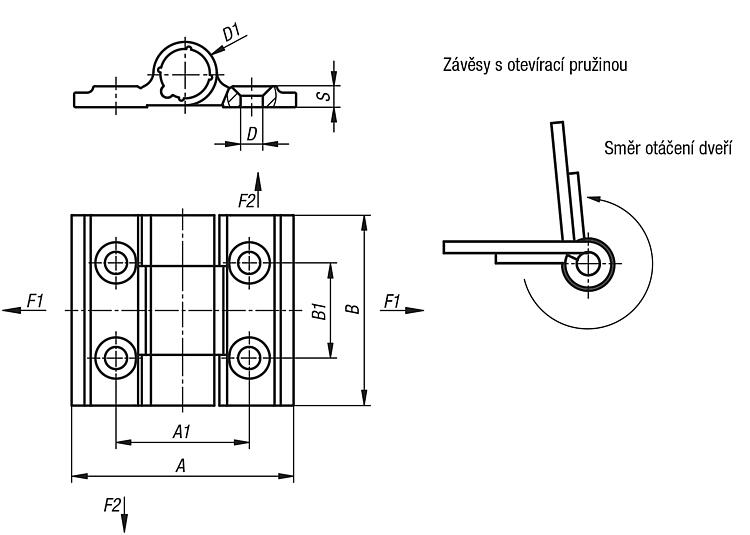

Tažné pružinové závěsy na hliníkový profil 0,20 Nm, pružina otevírací

Výběr/filtr zboží

Objednací čísloBarva
základního
tělesa
Povrch
základního
tělesa
AA1BB1D

D1SF1
N
F2
N
CADPřís.CenaObjednat
27905-353001černáeloxováno352130153,5103,312101310 12,93 €
27905-35300bezbarvéeloxováno352130153,5103,512101310 12,93 €

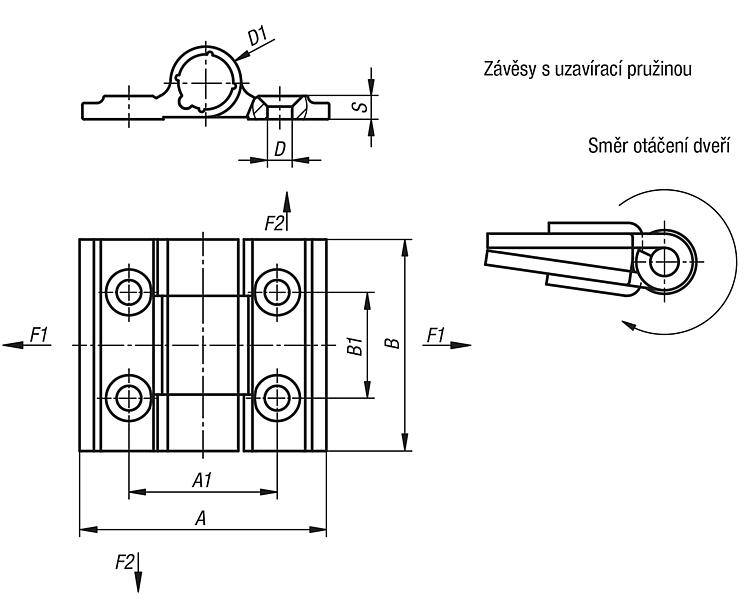

Tažné pružinové závěsy na hliníkový profil 0,20 Nm, pružina uzavírací

více informací

Výkresy

Tažné pružinové závěsy na hliníkový profil 0,20 Nm, pružina uzavírací

Výběr/filtr zboží

Objednací čísloBarva
základního
tělesa
Povrch
základního
tělesa
AA1BB1D

D1SF1
N
F2
N
CADPřís.CenaObjednat
27905-353011černáeloxováno352130153,5103,312101310 12,93 €
27905-35301bezbarvéeloxováno352130153,5103,512101310 12,93 €

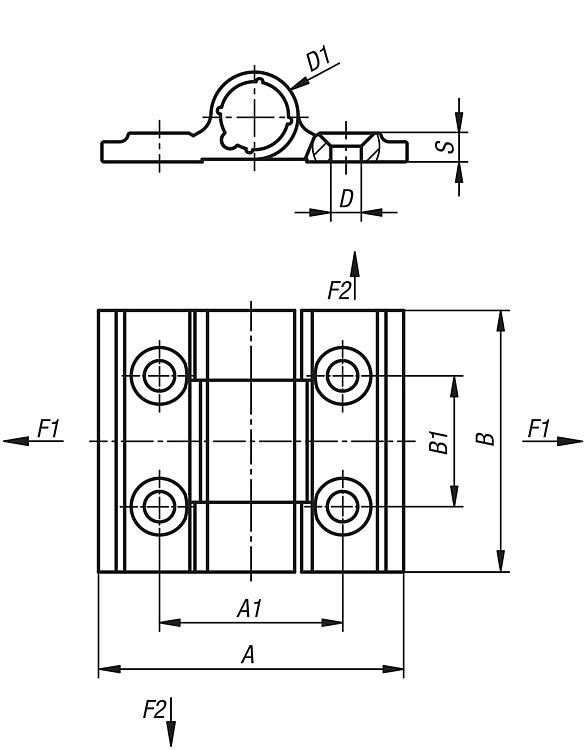

Pružinové závěsy, tažné pružinové závěsy na hliníkový profil 0,20 Nm, bez pružiny

více informací

Výkresy

Pružinové závěsy, tažné pružinové závěsy na hliníkový profil 0,20 Nm, bez pružiny

Výběr/filtr zboží

Objednací čísloBarva
základního
tělesa
Povrch
základního
tělesa
A

A1BB1DD1F1
N
F2
N
STyp výrobkuDruh upevněníCADPřís.CenaObjednat
27905-35302bezbarvéeloxováno352130153,510121013103,3závěsupevňovací otvory 13,55 €
27905-353021černáeloxováno352130153,510121013103,3závěsupevňovací otvory 13,55 €
