27851Závěsy, z plastu, dělitelné, demontovatelné |
zpět |
|
|
PopisPopis výrobku:Závěsy pro plošné prvky a hliníkové profily.
Odstraněním šroubů osy bez použití nářadí lze poloviny závěsů rychle oddělit a spojit.
Závěsy se používají na klapkách, kapotách nebo rámech.
Možnost použití v interiéru i exteriéru.Materiál:Termoplast zesílený skelnými vlákny.
Osový čep a příslušenství z nerezové oceli 1.4305.
Osový čep z oceli. Provedení: Závěs, černý, podobný RAL 9005.
Osový čep z oceli, bez povrchové úpravy.
Osový čep, z oceli, pozinkovaný.
Příslušenství, bez povrchové úpravy.Upozornění:U uvedených hodnot zatížení závěsů se jedná o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.
Hodnoty zatížení se měří za laboratorních podmínek. Zda je závěs vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.
Různé materiály, na kterých se upevňují závěsy, a druhy upevnění, povětrnostní podmínky a opotřebení mohou ovlivnit zjištěné hodnoty.Přednosti:Montáž/demontáž bez použití nářadíNa vyžádání:Kombinace různých délek křídel závěsu.Příslušenství:03400 Zajišťovací čepy se sklopnou pojistkou.
07336 Závlačka DIN EN ISO 1234.
03199 Klíčový kroužek.Rozsah dodávkyDvě poloviny závěsu.

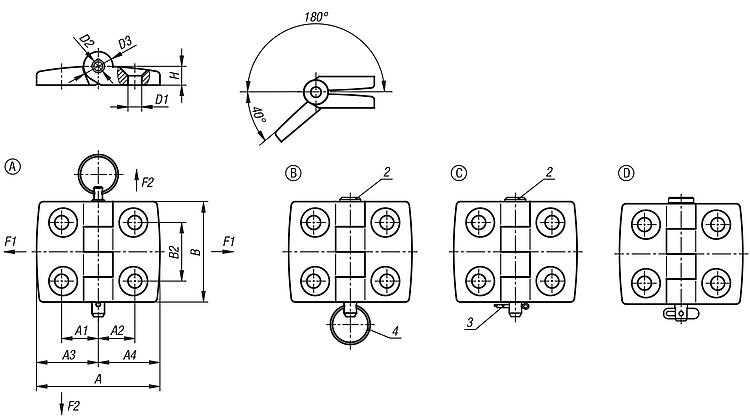

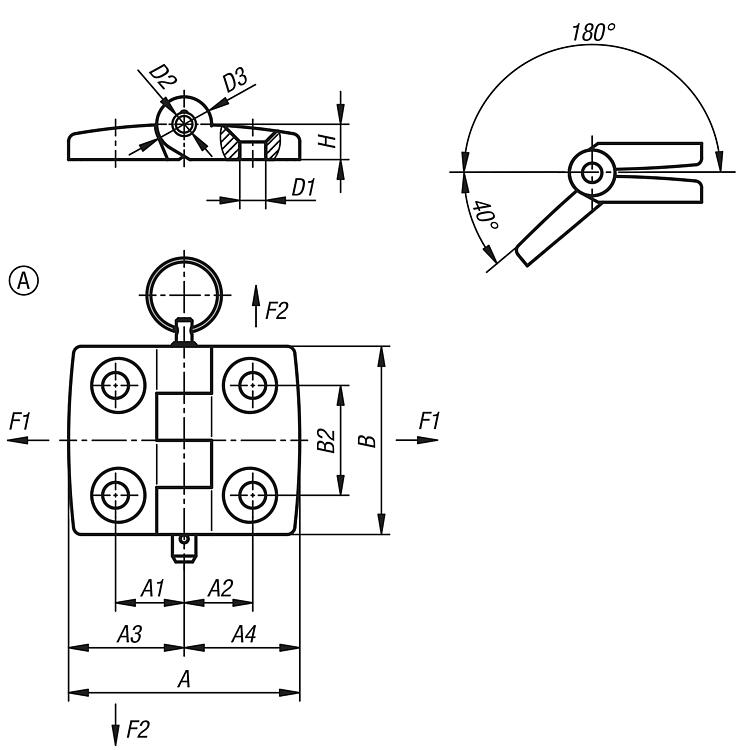

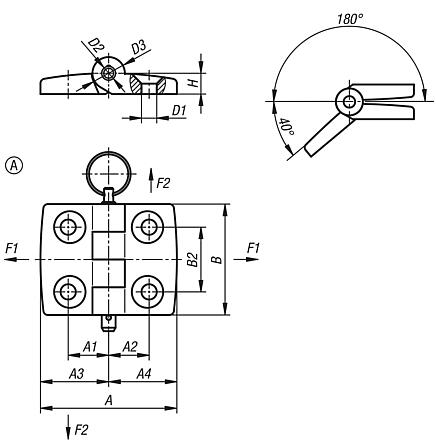

Vybraný osový čep a/nebo příslušenství.Odkaz na výkres:Provedení A: se zajišťovacím čepem

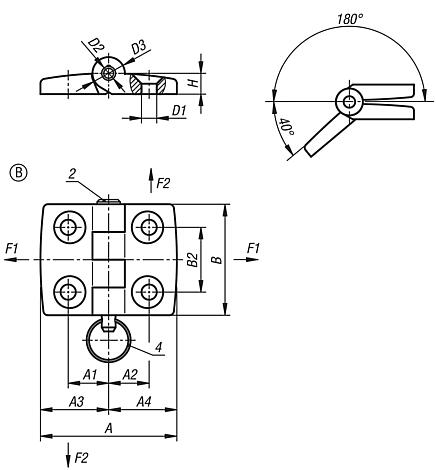

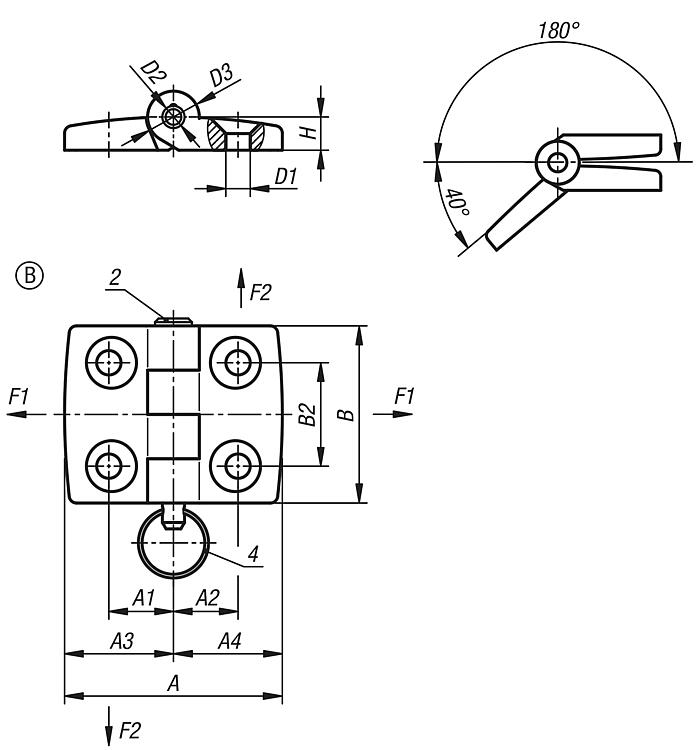

Provedení B: s čepem/hlavou a klíčovým kroužkem

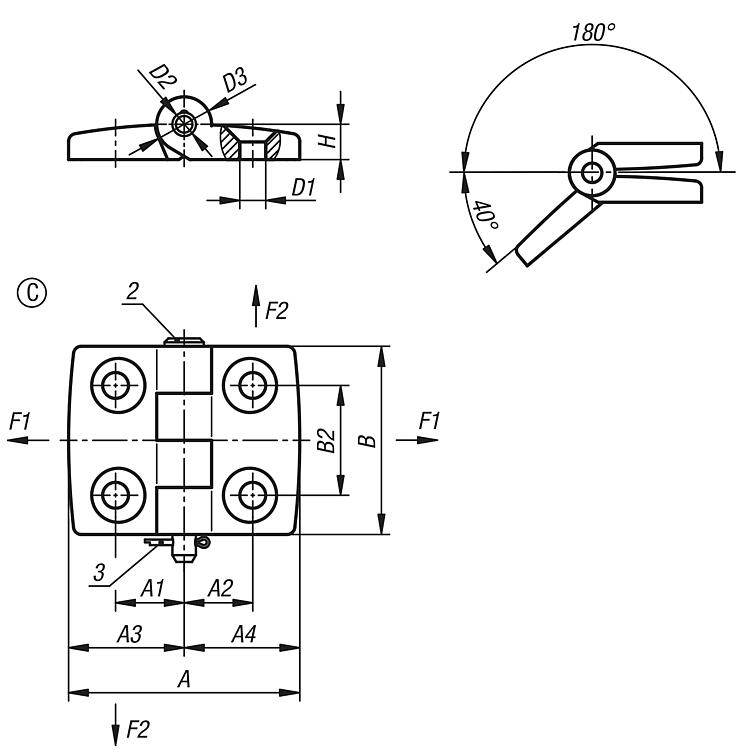

Provedení C: s čepem/hlavou a závlačkou

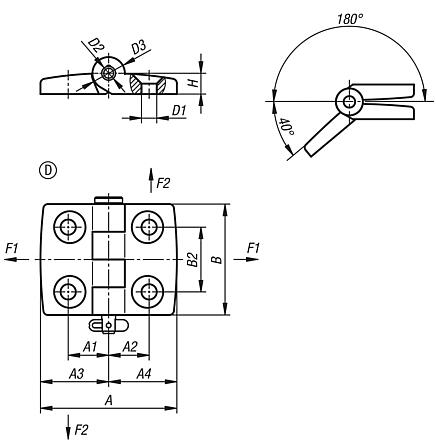

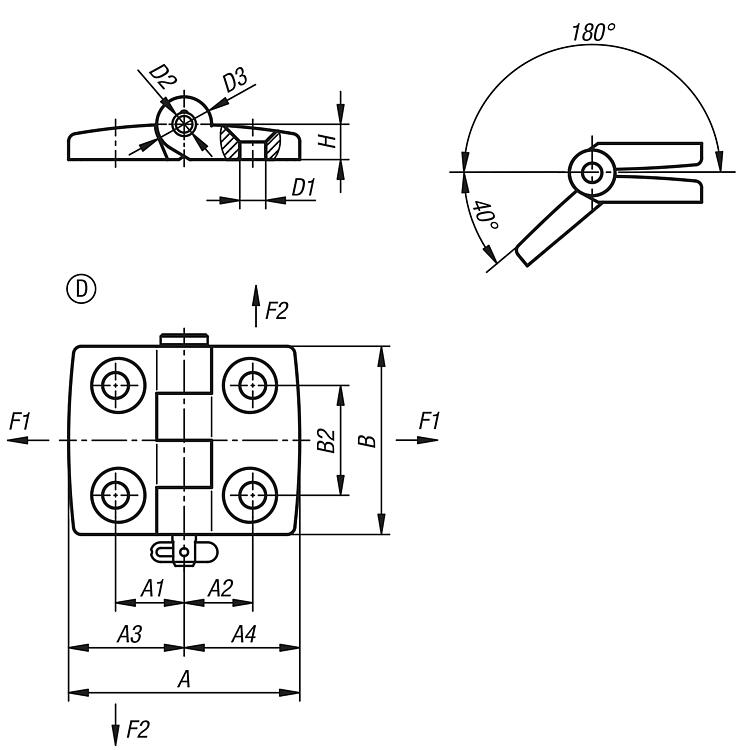

Provedení D: se zajišťovacím čepem/sklopnou pojistkou
2) Osový čep
3) Závlačka
4) Klíčový kroužek StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Závěsy, z plastu, dělitelné, demontovatelné, provedení A, se zajišťovacím čepem |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
komponenty | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Přís. | Cena | Objednat |
|---|
| 27851-25151501 | A | - | nerezová ocel | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 |  | | 9,51 € | | | 27851-30181801 | A | - | nerezová ocel | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 9,65 € | | | 27851-35202001 | A | - | nerezová ocel | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 10,60 € | | | 27851-40232301 | A | - | nerezová ocel | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 9,83 € | | | 27851-45252501 | A | - | nerezová ocel | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 9,92 € | | | 27851-50282801 | A | - | nerezová ocel | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 10,06 € | | | 27851-60333301 | A | - | nerezová ocel | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 10,06 € | |
|
Závěsy, z plastu, dělitelné, demontovatelné, provedení B, s čepem/hlavou a klíčovým kroužkem |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
komponenty | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Přís. | Cena | Objednat |
|---|
| 27851-25151502 | B | - | nerezová ocel | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 | | | 5,90 € | | | 27851-30181802 | B | - | nerezová ocel | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,03 € | | | 27851-35202002 | B | - | nerezová ocel | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,99 € | | | 27851-40232302 | B | - | nerezová ocel | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,22 € | | | 27851-45252502 | B | - | nerezová ocel | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,31 € | | | 27851-50282802 | B | - | nerezová ocel | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 6,44 € | | | 27851-60333302 | B | - | nerezová ocel | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 6,44 € | |
|
Závěsy, z plastu, dělitelné, demontovatelné, provedení C, s čepem/hlavou a závlačkou |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
komponenty | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Přís. | Cena | Objednat |
|---|
| 27851-25151503 | C | - | nerezová ocel | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 | | | 5,90 € | | | 27851-30181803 | C | - | nerezová ocel | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,03 € | | | 27851-35202003 | C | - | nerezová ocel | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 6,99 € | | | 27851-40232303 | C | - | nerezová ocel | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,22 € | | | 27851-45252503 | C | - | nerezová ocel | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 6,31 € | | | 27851-50282803 | C | - | nerezová ocel | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 6,44 € | | | 27851-60333303 | C | - | nerezová ocel | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 6,44 € | |
|
Závěsy, z plastu, dělitelné, demontovatelné, provedení D, se zajišťovacím čepem/sklopná pojistka |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
komponenty | A
| A1 | A2 | A3 | A4 | B | B2 | D1 | D2 | D3 | H | F1
N | F2
N
| CAD | Přís. | Cena | Objednat |
|---|
| 27851-25151504 | D | - | ocel | 52 | 15 | 15 | 26 | 26 | 48 | 28 | 6,6 | 6 | 14 | 9 | 625 | 425 | | | 19,17 € | | | 27851-30181804 | D | - | ocel | 59 | 17,5 | 17,5 | 29,5 | 29,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 19,30 € | | | 27851-35202004 | D | - | ocel | 71 | 20 | 20 | 35,5 | 35,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 700 | 400 | | | 20,29 € | | | 27851-40232304 | D | - | ocel | 77 | 22,5 | 22,5 | 38,5 | 38,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 19,50 € | | | 27851-45252504 | D | - | ocel | 87 | 25 | 25 | 43,5 | 43,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 750 | 450 | | | 19,60 € | | | 27851-50282804 | D | - | ocel | 97 | 27,5 | 27,5 | 48,5 | 48,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 800 | 425 | | | 19,71 € | | | 27851-60333304 | D | - | ocel | 115 | 32,5 | 32,5 | 57,5 | 57,5 | 48 | 28 | 6,6 | 6 | 14 | 9 | 850 | 175 | | | 19,71 € | |
|
|
