        Rohové závěsy s upevňovacími maticemi

Popis zboží/obrázky produktu

PopisMateriál:

Ocel.
Nerezová ocel 1.4305.
Nerezová ocel A4 1.4401.

Provedení: Ocel, pozinkovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Rohové závěsy s upevňovacími maticemi pro vrchní nebo vnitřní dveře.
Upevnění se provádí maticemi (M6 nebo M8) zevnitř. Třídílná provedení nelze vyvěsit. Závěs je univerzálně nasaditelný vlevo nebo vpravo. Úhel rozevření činí 180°. Dodávka v nesmontovaném stavu.
Upevňovací matice a podložky jsou součástí dodávky.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 27890 Rohové závěsy s upevňovacími maticemi

239 kB

Výkresy (celkový přehled)

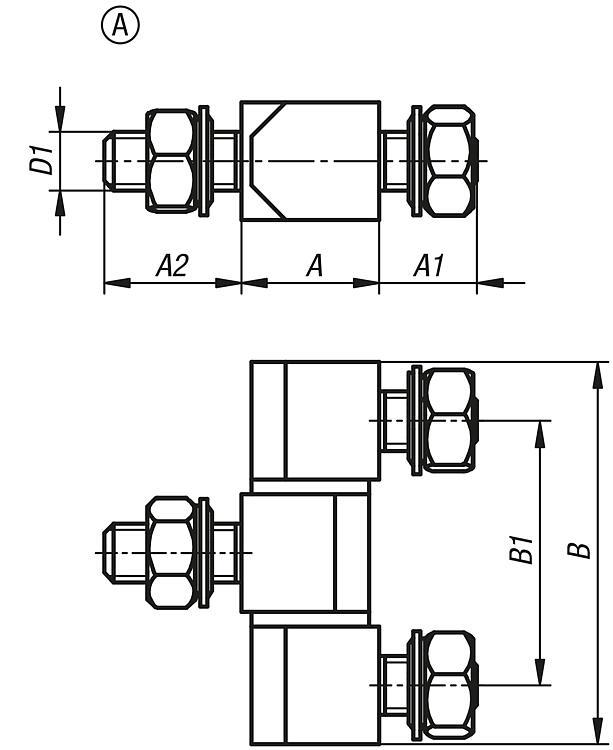

Rohové závěsy s upevňovacími maticemi, provedení A

více informací

Výkresy

Rohové závěsy s upevňovacími maticemi, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Ocelový klíč	A	A1	A2	B	B1	D1	Cena
27890-0614027	A	ocel	-	13	10	14	39	27	M6	8,77 €
27890-0820033	A	ocel	-	18	14	22	49	33	M8	10,36 €
27890-10614027	A	nerezová ocel	1.4305	13	10	14	39	27	M6	21,08 €
27890-10820033	A	nerezová ocel	1.4305	18	14	22	49	33	M8	22,26 €
27890-20614027	A	nerezová ocel	1.4401	13	10	14	39	27	M6	42,78 €
27890-20820033	A	nerezová ocel	1.4401	18	14	22	49	33	M8	60,47 €

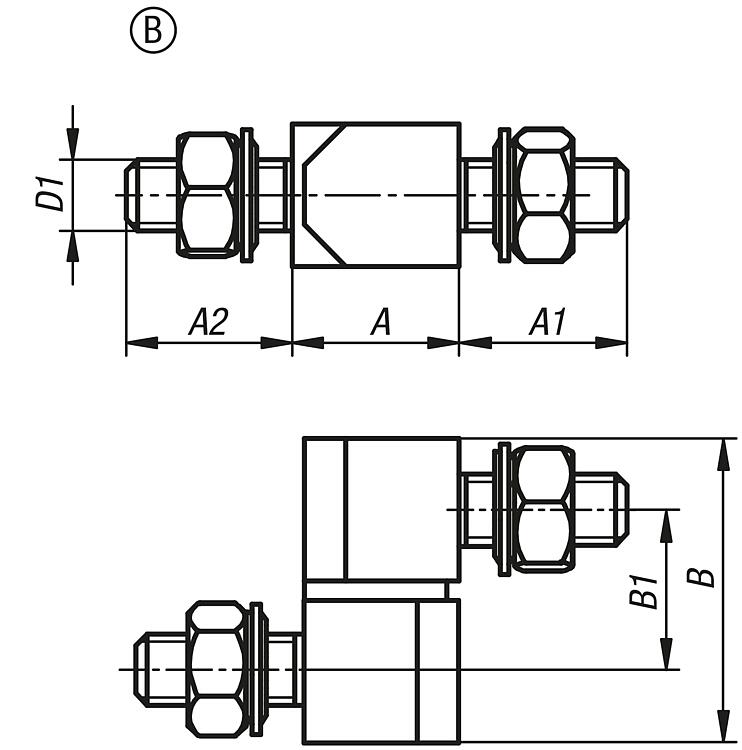

Rohové závěsy s upevňovacími maticemi, provedení B

více informací

Výkresy

Rohové závěsy s upevňovacími maticemi, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Ocelový klíč	A	A1	A2	B	B1	D1	Cena
27890-10610135	B	ocel	-	13	10	10	25,3	13,5	M6	6,11 €
27890-10814165	B	ocel	-	18	14	14	32,4	16,5	M8	9,40 €
27890-110610135	B	nerezová ocel	1.4305	13	10	10	25,3	13,5	M6	14,10 €
27890-110814165	B	nerezová ocel	1.4305	18	14	14	32,4	16,5	M8	14,78 €
