27835-05Zátky se závitem z plastu pro čtyřhranné trubky |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Základní těleso z polyamidu.Provedení: Základní těleso, černé.Upozornění:Zátky se závitem se používají pro snadné upevnění stavěcích a kloubových nožek do trubek.Montáž:Montáž je možné provést ručním zatlačním zátky nebo šetrným zatlučením kladívkem. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

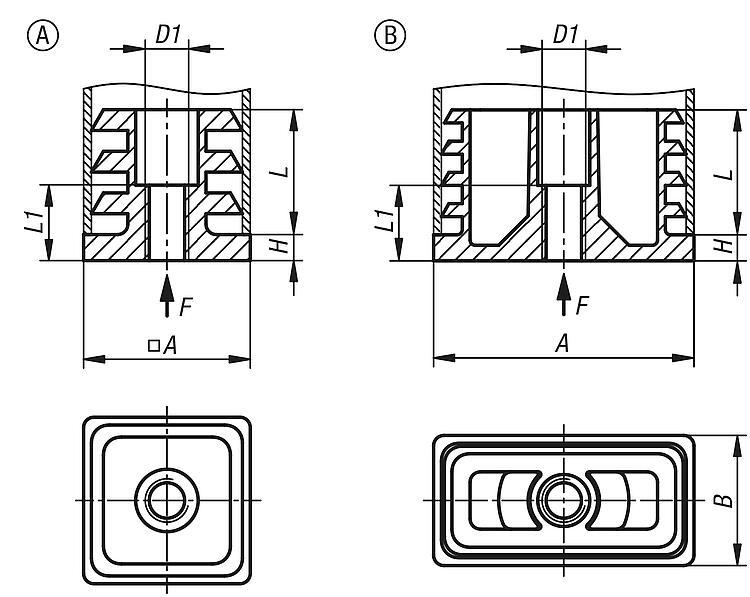

Výkresy (celkový přehled) |

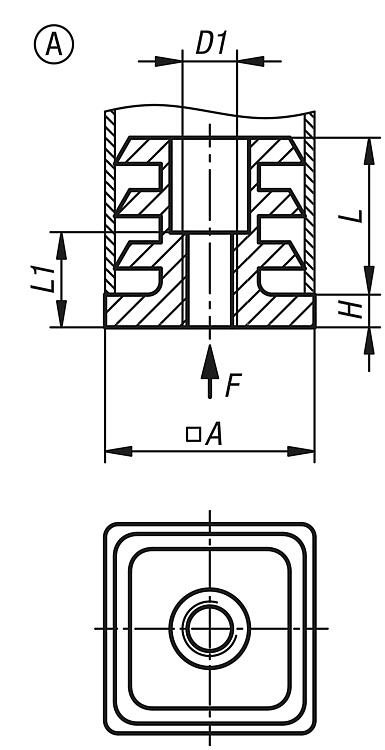

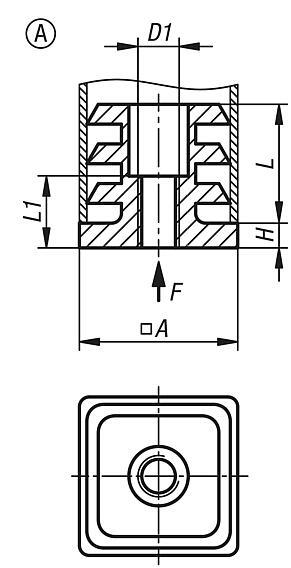

Zátky se závitem z plastu pro čtyřhranné trubky, provedení A, čtvercové |
více informací |
| Objednací číslo | Provedení | Typ provedení | A | D1
| H | L | L1 | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27835-05-2020081520 | A | kvadratický | 20 | M8 | 5 | 16,5 | 14,5 | 2 | 20x20x1,5-2 |  | | 0,49 € | | | 27835-05-2222081520 | A | kvadratický | 22 | M8 | 5 | 16,5 | 14,5 | 2 | 22x22x1,5-2 | | | 0,51 € | | | 27835-05-2525081520 | A | kvadratický | 25 | M8 | 5 | 16,5 | 14,5 | 2 | 25x25x1,5-2 | | | 0,59 € | | | 27835-05-3030081520 | A | kvadratický | 30 | M8 | 5 | 16,5 | 14,5 | 2 | 30x30x1,5-2 | | | 0,74 € | | | 27835-05-3030082530 | A | kvadratický | 30 | M8 | 5 | 16,5 | 14,5 | 2 | 30x30x2,5-3 | | | 0,89 € | | | 27835-05-3232081520 | A | kvadratický | 32 | M8 | 5 | 24 | 14,5 | 2 | 32x32x1,5-2 | | | 1,16 € | | | 27835-05-3434081520 | A | kvadratický | 34 | M8 | 5 | 24 | 14,5 | 2 | 34x34x1,5-2 | | | 1,25 € | | | 27835-05-3535081520 | A | kvadratický | 35 | M8 | 5 | 24 | 14,5 | 2 | 35x35x1,5-2 | | | 1,27 € | | | 27835-05-3838081520 | A | kvadratický | 38 | M8 | 5 | 24 | 14,5 | 2 | 38x38x1,5-2 | | | 1,87 € | | | 27835-05-4040081520 | A | kvadratický | 40 | M8 | 5 | 24 | 14,5 | 2 | 40x40x1,5-2 | | | 2,05 € | | | 27835-05-4040082530 | A | kvadratický | 40 | M8 | 5 | 24 | 14,5 | 2 | 40x40x2,5-3 | | | 2,19 € | | | 27835-05-4545081520 | A | kvadratický | 45 | M8 | 5 | 24 | 14,5 | 2 | 45x45x1,5-2 | | | 2,60 € | | | 27835-05-5050081520 | A | kvadratický | 50 | M8 | 5 | 24 | 14,5 | 2 | 50x50x1,5-2 | | | 2,68 € | | | 27835-05-5050082530 | A | kvadratický | 50 | M8 | 5 | 24 | 14,5 | 2 | 50x50x2,5-3 | | | 2,79 € | | | 27835-05-2020101520 | A | kvadratický | 20 | M10 | 5 | 16,5 | 14,5 | 2 | 20x20x1,5-2 | | | 0,49 € | | | 27835-05-2222101520 | A | kvadratický | 22 | M10 | 5 | 16,5 | 14,5 | 2 | 22x22x1,5-2 | | | 0,51 € | | | 27835-05-2525101520 | A | kvadratický | 25 | M10 | 5 | 16,5 | 14,5 | 2 | 25x25x1,5-2 | | | 0,59 € | | | 27835-05-3030101520 | A | kvadratický | 30 | M10 | 5 | 16,5 | 14,5 | 2 | 30x30x1,5-2 | | | 0,74 € | | | 27835-05-3030102530 | A | kvadratický | 30 | M10 | 5 | 16,5 | 14,5 | 2 | 30x30x2,5-3 | | | 0,86 € | | | 27835-05-3232101520 | A | kvadratický | 32 | M10 | 5 | 24 | 14,5 | 2 | 32x32x1,5-2 | | | 1,12 € | | | 27835-05-3434101520 | A | kvadratický | 34 | M10 | 5 | 24 | 14,5 | 2 | 34x34x1,5-2 | | | 1,21 € | | | 27835-05-3535101520 | A | kvadratický | 35 | M10 | 5 | 24 | 14,5 | 2 | 35x35x1,5-2 | | | 1,25 € | | | 27835-05-3838101520 | A | kvadratický | 38 | M10 | 5 | 24 | 14,5 | 2 | 38x38x1,5-2 | | | 1,87 € | | | 27835-05-4040101520 | A | kvadratický | 40 | M10 | 5 | 24 | 14,5 | 2 | 40x40x1,5-2 | | | 2,04 € | | | 27835-05-4040102530 | A | kvadratický | 40 | M10 | 5 | 24 | 14,5 | 2 | 40x40x2,5-3 | | | 2,17 € | | | 27835-05-4545101520 | A | kvadratický | 45 | M10 | 5 | 24 | 14,5 | 2 | 45x45x1,5-2 | | | 2,56 € | | | 27835-05-5050101520 | A | kvadratický | 50 | M10 | 5 | 24 | 14,5 | 2 | 50x50x1,5-2 | | | 2,67 € | | | 27835-05-5050102530 | A | kvadratický | 50 | M10 | 5 | 24 | 14,5 | 2 | 50x50x2,5-3 | | | 2,74 € | | | 27835-05-2525121520 | A | kvadratický | 25 | M12 | 5 | 16,5 | 14,5 | 2 | 25x25x1,5-2 | | | 0,59 € | | | 27835-05-3030121520 | A | kvadratický | 30 | M12 | 5 | 16,5 | 14,5 | 2 | 30x30x1,5-2 | | | 0,74 € | | | 27835-05-3030122530 | A | kvadratický | 30 | M12 | 5 | 16,5 | 14,5 | 2 | 30x30x2,5-3 | | | 0,84 € | | | 27835-05-3232121520 | A | kvadratický | 32 | M12 | 5 | 24 | 14,5 | 2 | 32x32x1,5-2 | | | 1,08 € | | | 27835-05-3434121520 | A | kvadratický | 34 | M12 | 5 | 24 | 14,5 | 2 | 34x34x1,5-2 | | | 1,20 € | | | 27835-05-3535121520 | A | kvadratický | 35 | M12 | 5 | 24 | 14,5 | 2 | 35x35x1,5-2 | | | 1,21 € | | | 27835-05-3838121520 | A | kvadratický | 38 | M12 | 5 | 24 | 14,5 | 2 | 38x38x1,5-2 | | | 1,85 € | | | 27835-05-4040121520 | A | kvadratický | 40 | M12 | 5 | 24 | 14,5 | 2 | 40x40x1,5-2 | | | 2,01 € | | | 27835-05-4040122530 | A | kvadratický | 40 | M12 | 5 | 24 | 14,5 | 2 | 40x40x2,5-3 | | | 2,13 € | | | 27835-05-4545121520 | A | kvadratický | 45 | M12 | 5 | 24 | 14,5 | 2 | 45x45x1,5-2 | | | 2,55 € | | | 27835-05-5050121520 | A | kvadratický | 50 | M12 | 5 | 24 | 14,5 | 2 | 50x50x1,5-2 | | | 2,65 € | | | 27835-05-5050122530 | A | kvadratický | 50 | M12 | 5 | 24 | 14,5 | 2 | 50x50x2,5-3 | | | 2,69 € | |
|

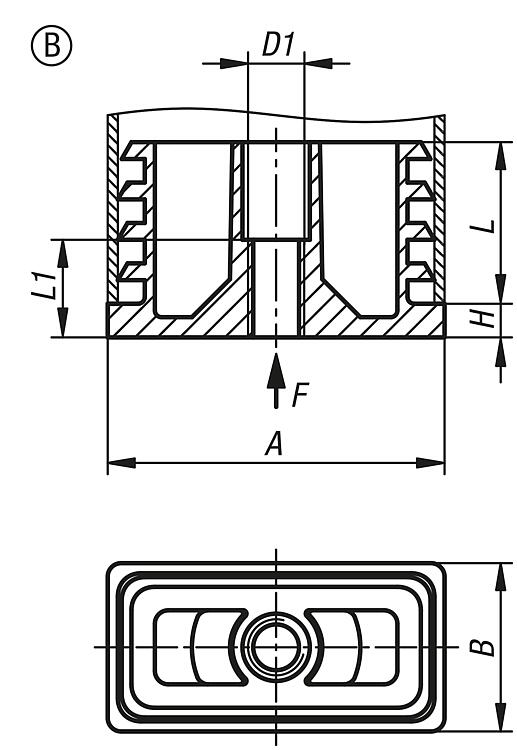

Zátky se závitem z plastu pro čtyřhranné trubky, provedení B, hranaté |
více informací |
| Objednací číslo | Provedení | Typ provedení | A | B | D1
| H | L | L1 | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27835-05-4020081520 | B | hranaté | 40 | 20 | M8 | 5 | 24 | 14,5 | 2 | 40x20x1,5-2 | | | 1,48 € | | | 27835-05-4025081520 | B | hranaté | 40 | 25 | M8 | 5 | 24 | 14,5 | 2 | 40x25x1,5-2 | | | 1,64 € | | | 27835-05-4030081520 | B | hranaté | 40 | 30 | M8 | 5 | 24 | 14,5 | 2 | 40x30x1,5-2 | | | 1,90 € | | | 27835-05-5020081520 | B | hranaté | 50 | 20 | M8 | 5 | 24 | 14,5 | 2 | 50x20x1,5-2 | | | 2,77 € | | | 27835-05-5025082530 | B | hranaté | 50 | 25 | M8 | 5 | 24 | 14,5 | 2 | 50x25x1,5-2 | | | 1,82 € | | | 27835-05-5030081015 | B | hranaté | 50 | 30 | M8 | 5 | 24 | 14,5 | 2 | 50x30x1-1,5 | | | 1,98 € | | | 27835-05-5030081520 | B | hranaté | 50 | 30 | M8 | 5 | 24 | 14,5 | 2 | 50x30x1,5-2 | | | 1,97 € | | | 27835-05-6025081520 | B | hranaté | 60 | 25 | M8 | 5 | 24 | 14,5 | 2 | 60x25x1,5-2 | | | 2,81 € | | | 27835-05-6030081520 | B | hranaté | 60 | 30 | M8 | 5 | 24 | 14,5 | 2 | 60x30x1,5-2 | | | 3,39 € | | | 27835-05-6040081520 | B | hranaté | 60 | 40 | M8 | 5 | 24 | 14,5 | 2 | 60x40x1,5-2 | | | 3,76 € | | | 27835-05-4020101520 | B | hranaté | 40 | 20 | M10 | 5 | 24 | 14,5 | 2 | 40x20x1,5-2 | | | 1,44 € | | | 27835-05-4025101520 | B | hranaté | 40 | 25 | M10 | 5 | 24 | 14,5 | 2 | 40x25x1,5-2 | | | 1,59 € | | | 27835-05-4030101520 | B | hranaté | 40 | 30 | M10 | 5 | 24 | 14,5 | 2 | 40x30x1,5-2 | | | 1,79 € | | | 27835-05-5020101520 | B | hranaté | 50 | 20 | M10 | 5 | 24 | 14,5 | 2 | 50x20x1,5-2 | | | 2,53 € | | | 27835-05-5025102530 | B | hranaté | 50 | 25 | M10 | 5 | 24 | 14,5 | 2 | 50x25x1,5-2 | | | 1,75 € | | | 27835-05-5030101015 | B | hranaté | 50 | 30 | M10 | 5 | 24 | 14,5 | 2 | 50x30x1-1,5 | | | 1,90 € | | | 27835-05-5030101520 | B | hranaté | 50 | 30 | M10 | 5 | 24 | 14,5 | 2 | 50x30x1,5-2 | | | 1,90 € | | | 27835-05-6025101520 | B | hranaté | 60 | 25 | M10 | 5 | 24 | 14,5 | 2 | 60x25x1,5-2 | | | 2,74 € | | | 27835-05-6030101520 | B | hranaté | 60 | 30 | M10 | 5 | 24 | 14,5 | 2 | 60x30x1,5-2 | | | 3,14 € | | | 27835-05-6040101520 | B | hranaté | 60 | 40 | M10 | 5 | 24 | 14,5 | 2 | 60x40x1,5-2 | | | 3,60 € | | | 27835-05-4030121520 | B | hranaté | 40 | 30 | M12 | 5 | 24 | 14,5 | 2 | 40x30x1,5-2 | | | 1,78 € | | | 27835-05-5030121015 | B | hranaté | 50 | 30 | M12 | 5 | 24 | 14,5 | 2 | 50x30x1-1,5 | | | 1,91 € | | | 27835-05-5030121520 | B | hranaté | 50 | 30 | M12 | 5 | 24 | 14,5 | 2 | 50x30x1,5-2 | | | 1,89 € | | | 27835-05-6030121520 | B | hranaté | 60 | 30 | M12 | 5 | 24 | 14,5 | 2 | 60x30x1,5-2 | | | 3,24 € | | | 27835-05-6040121520 | B | hranaté | 60 | 40 | M12 | 5 | 24 | 14,5 | 2 | 60x40x1,5-2 | | | 3,39 € | |
|
|
| Rychlá objednávka / zkontrolovat dostupnostPřímé objednání zboží nebo kontrola dostupnosti.zobrazit |
|
