        Kruhové základny ke stavitelným nožkám ze zinkové slitiny nebo z nerezu

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:

Kruhová základna, tlakový zinkový odlitek nebo nerezová ocel 1.4305.
Protiskluzová plocha z termoplastického elastomeru.

Provedení: Kruhová základna ze zinkové slitiny, černě komaxitované. Kruhová základna nerezová bez povrchové úpravy.Upozornění:Stavitelné nožky se skládají z kruhové základny a rektifikačního šroubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem.
Protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí opěrné nožky.
Příslušné rektifikační šrouby viz 27828.Odkaz na výkres:

Provedení A bez otvoru pro našroubování bez protiskluzové podložky
Provedení B bez otvoru pro našroubování s protiskluzovou podložkou
Provedení C s otvorem pro našroubování (otevřeným) bez protiskluzové podložky

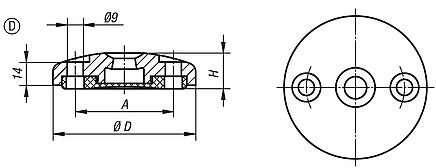

Provedení D s otvorem pro našroubování (otevřeným) s protiskluzovou podložkou

1) od kruhové základny Ø 80

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 27817 Kruhové základny ke stavitelným nožkám ze zinkové slitiny nebo z nerezu

174 kB

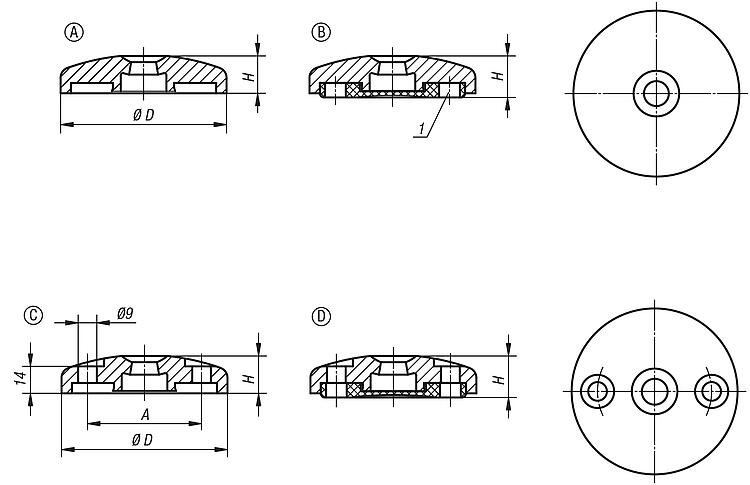

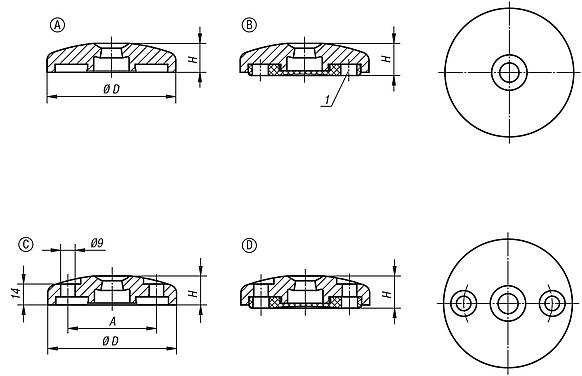

Výkresy (celkový přehled)

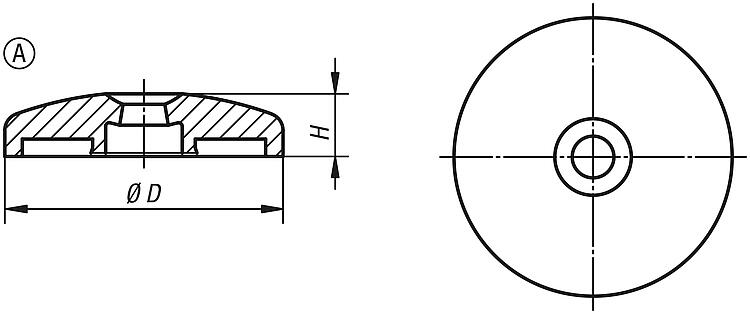

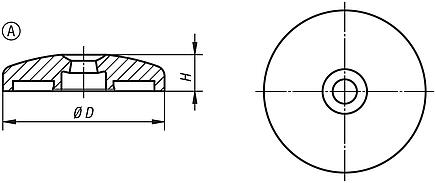

Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku, provedení A

více informací

Výkresy

Kruhové základny ke kloubovým nožkám ze zinkového tlakového odlitku, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	H	Zatížitelnost max. kN	Cena
27817-10401	A	zinek	40	18	20	6,58 €
27817-10451	A	zinek	45	18	25	7,30 €
27817-10501	A	zinek	50	18	25	7,66 €
27817-10601	A	zinek	60	18	35	11,12 €
27817-10801	A	zinek	80	18	35	13,20 €
27817-11001	A	zinek	100	18	35	17,04 €
27817-11201	A	zinek	120	18	35	22,15 €
27817-10602	A	nerezová ocel	60	18	45	24,67 €
27817-10802	A	nerezová ocel	80	18	45	34,36 €
27817-11002	A	nerezová ocel	100	18	45	52,76 €

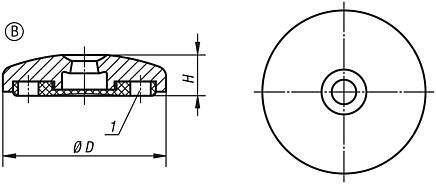

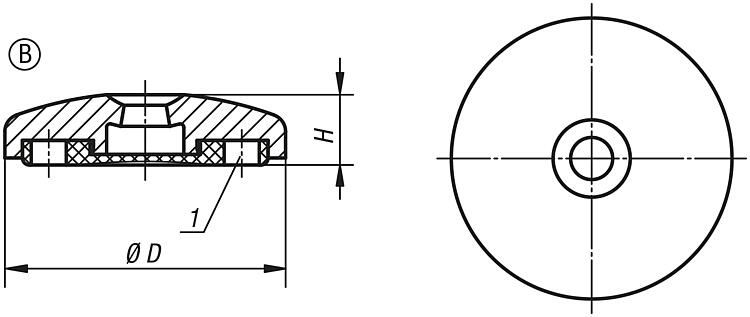

Kruhové základny ke stavitelným nožkám ze zinkového tlakového odlitku nebo nerezové oceli, provedení B

více informací

Výkresy

Kruhové základny ke stavitelným nožkám ze zinkového tlakového odlitku nebo nerezové oceli, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	H	Zatížitelnost max. kN	Cena
27817-20601	B	zinek	60	20	35	12,12 €
27817-20801	B	zinek	80	20	35	14,80 €
27817-21001	B	zinek	100	20	35	20,77 €
27817-21201	B	zinek	120	20	35	25,78 €
27817-20602	B	nerezová ocel	60	20	45	25,68 €
27817-20802	B	nerezová ocel	80	20	45	35,90 €
27817-21002	B	nerezová ocel	100	20	45	55,99 €

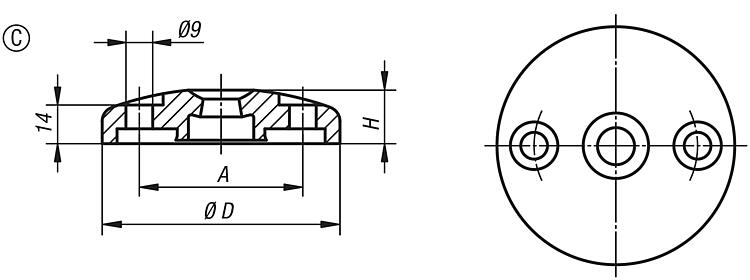

Kruhové základny ke stavitelným nožkám ze zinkového tlakového odlitku nebo nerezové oceli, provedení C

více informací

Výkresy

Kruhové základny ke stavitelným nožkám ze zinkového tlakového odlitku nebo nerezové oceli, provedení C

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	A	H	Zatížitelnost max. kN	Cena
27817-30801	C	zinek	80	55	18	35	16,72 €
27817-31001	C	zinek	100	74	18	35	20,48 €
27817-30802	C	nerezová ocel	80	55	18	45	37,79 €
27817-31002	C	nerezová ocel	100	74	18	45	56,34 €

Kruhové základny ke stavitelným nožkám ze zinkového tlakového odlitku nebo nerezové oceli, provedení C

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	A	H	Zatížitelnost max. kN	Cena
27817-40801	D	zinek	80	55	20	35	18,38 €
27817-41001	D	zinek	100	74	20	35	23,62 €
27817-40802	D	nerezová ocel	80	55	20	45	39,49 €
27817-41002	D	nerezová ocel	100	74	20	45	59,54 €
