27799-10Nastavovací zátky z plastu s ochrannou protiskluzovou vložkou... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Základní těleso z polyamidu.
Ochranná protiskluzová vložka z polyuretanu.Provedení: Základní těleso, černé.Upozornění:Nastavení nožek musí být provedeno bez zatížení.
Uvedená axiální statická zatížitelnost se vztahuje na šroub vyšroubovaný o 10 mm a umístěný zcela naplocho.
Nastavovací zátky nejsou vhodné jako posuvníky zátěže a nejsou určeny pro dynamické zatížení.
Lamelový tvar matice může být uzavřený nebo přerušovaný.
Provedení A a B: od 60 mm s namontovaným závitovým pláštěm.Použití:Nastavovací zátky se používají v ocelových trubkách, v krytech trubek nebo hliníkových základových rámech v průmyslu, v obchodě a v domácnosti. Vhodné zejména pro zabránění uklouznutí na kluzkých podlahách.Montáž:Montáž je možné provést ručním zatlačním zátky nebo šetrným zatlučením kladívkem.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

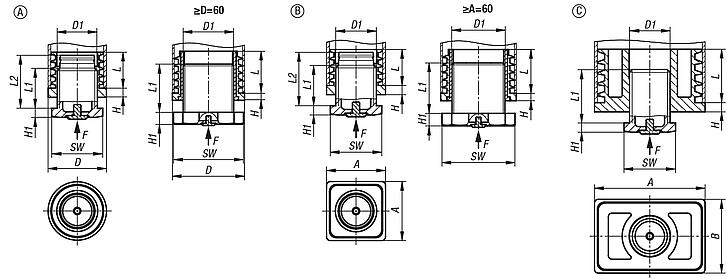

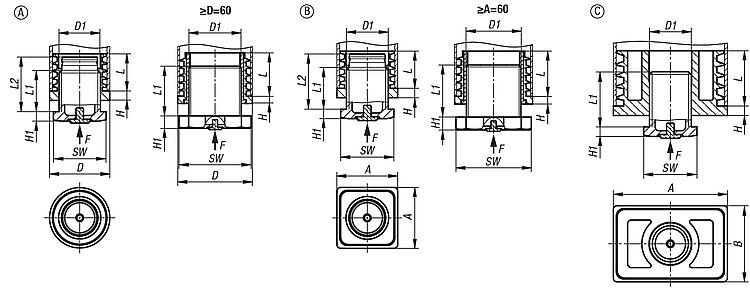

Výkresy (celkový přehled) |

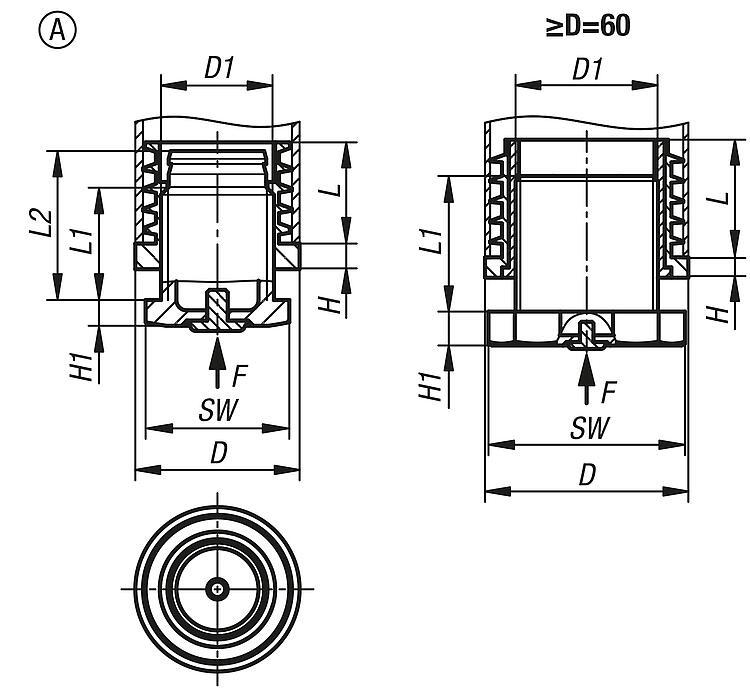

Nastavovací zátky z plastu s ochrannou protiskluzovou vložkou pro kulaté a čtyřhranné trubky, provedení A, kulaté |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | D | D1
| H | H1 | L | L1 | L2 | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27799-10-00251520 | pro kruhové trubky | A | kulatý | 25 | M16 | 5 | 5 | 19,7 | 22 | 29 | 24 | 1,5 | Ø25x1,5-2 |  | | 1,25 € | | | 27799-10-00301015 | pro kruhové trubky | A | kulatý | 30 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø30x1-1,5 | | | 1,39 € | | | 27799-10-00301520 | pro kruhové trubky | A | kulatý | 30 | M22 | 5 | 5 | 27 | 29 | - | 28 | 2,5 | Ø30x1,5-2 | | | 1,74 € | | | 27799-10-00321520 | pro kruhové trubky | A | kulatý | 32 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø32x1,5-2 | | | 1,44 € | | | 27799-10-00351520 | pro kruhové trubky | A | kulatý | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x1,5-2 | | | 1,59 € | | | 27799-10-00352025 | pro kruhové trubky | A | kulatý | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x2-2,5 | | | 1,71 € | | | 27799-10-00381520 | pro kruhové trubky | A | kulatý | 38 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø38x1,5-2 | | | 1,60 € | | | 27799-10-00401520 | pro kruhové trubky | A | kulatý | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x1,5-2 | | | 1,85 € | | | 27799-10-00402025 | pro kruhové trubky | A | kulatý | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x2-2,5 | | | 1,90 € | | | 27799-10-00421520 | pro kruhové trubky | A | kulatý | 42 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø42x1,5-2 | | | 2,12 € | | | 27799-10-00451520 | pro kruhové trubky | A | kulatý | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø45x1,5-2 | | | 2,21 € | | | 27799-10-00501520 | pro kruhové trubky | A | kulatý | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50x1,5-2 | | | 2,33 € | | | 27799-10-00511220 | pro kruhové trubky | A | kulatý | 50,8 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50,8x1,2-2 | | | 2,33 € | | | 27799-10-00601520 | pro kruhové trubky | A | kulatý | 60 | S42X2 | 6 | 10 | 34,7 | 40 | - | 58 | 3 | Ø60x1,5-2 | | | 4,83 € | | | 27799-10-00801520 | pro kruhové trubky | A | kulatý | 80 | S56X2 | 6 | 10 | 34,7 | 40 | - | 74 | 3 | Ø80x1,5-2 | | | 5,34 € | |
|

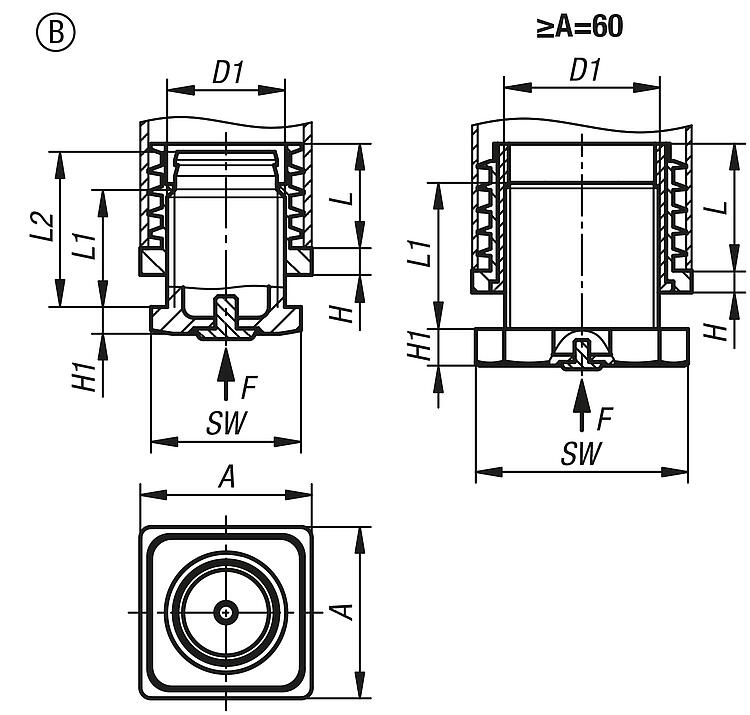

Nastavovací zátky z plastu s ochrannou protiskluzovou vložkou pro kulaté a čtyřhranné trubky, provedení B, čtvercové |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | A | D1
| H | H1 | L | L1 | L2 | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27799-10-25251015 | pro čtvercové trubky | B | kvadratický | 25 | M16 | 5 | 5 | 20 | 22,5 | 29 | 24 | 1,5 | 25x25x1-1,5 | | | 1,28 € | | | 27799-10-25251520 | pro čtvercové trubky | B | kvadratický | 25 | M16 | 5 | 5 | 20 | 22,5 | 29 | 24 | 1,5 | 25x25x1,5-2 | | | 1,28 € | | | 27799-10-30301015 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 5 | 5 | 19,5 | 29 | - | 28 | 3 | 30x30x1-1,5 | | | 1,36 € | | | 27799-10-30301520 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 5 | 5 | 19,5 | 29 | - | 28 | 3 | 30x30x1,5-2 | | | 1,35 € | | | 27799-10-35351520 | pro čtvercové trubky | B | kvadratický | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 35x35x1,5-2 | | | 1,82 € | | | 27799-10-35352025 | pro čtvercové trubky | B | kvadratický | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 35x35x2-2,5 | | | 1,89 € | | | 27799-10-40401520 | pro čtvercové trubky | B | kvadratický | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 40x40x1,5-2 | | | 2,05 € | | | 27799-10-40402025 | pro čtvercové trubky | B | kvadratický | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | 40x40x2-2,5 | | | 2,10 € | | | 27799-10-45451520 | pro čtvercové trubky | B | kvadratický | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 45x45x1,5-2 | | | 2,45 € | | | 27799-10-50501520 | pro čtvercové trubky | B | kvadratický | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 50x50x1,5-2 | | | 2,67 € | | | 27799-10-50502025 | pro čtvercové trubky | B | kvadratický | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | 50x50x2-2,5 | | | 2,77 € | | | 27799-10-60601520 | pro čtvercové trubky | B | kvadratický | 60 | S42X2 | 6 | 10 | 34,8 | 37 | - | 58 | 1,75 | 60x60x1,5-2 | | | 4,83 € | |
|

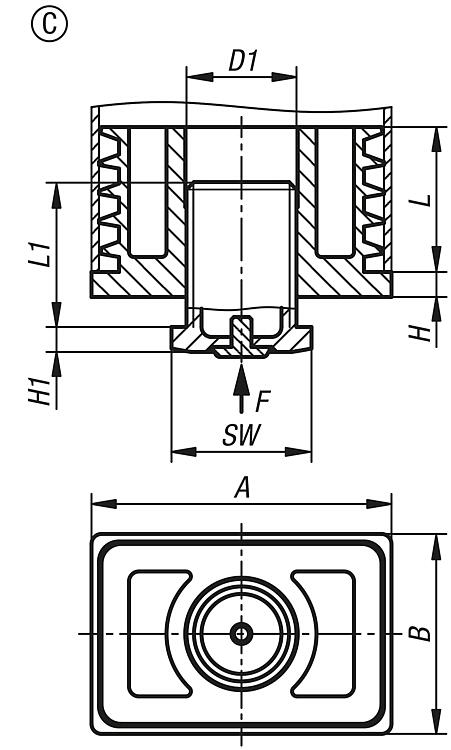

Nastavovací zátky z plastu s ochrannou protiskluzovou vložkou pro kulaté a čtyřhranné trubky, provedení C, hranaté |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | A | B | D1
| H | H1 | L | L1 | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27799-10-60401520 | pro obdélníkové trubky | C | hranaté | 60 | 40 | M22 | 5 | 5 | 29 | 29 | 28 | 4 | 60x40x1,5-2 | | | 2,93 € | |
|
|
