27799-05Nastavovací zátky z plastu bez vložky pro kulaté a čtyřhranné... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Základní těleso z polyamidu.Provedení: Základní těleso, černé.Upozornění:Nastavení nožek musí být provedeno bez zatížení.
Uvedená axiální statická zatížitelnost se vztahuje na šroub vyšroubovaný o 10 mm a umístěný zcela naplocho.
Nastavovací zátky nejsou vhodné jako posuvníky zátěže a nejsou určeny pro dynamické zatížení.
Lamelový tvar matice může být uzavřený nebo přerušovaný.
Provedení A: od 60 mm s namontovaným závitovým pláštěm.Použití:Nastavovací zátky se používají v ocelových trubkách, v krytech trubek nebo hliníkových základových rámech v průmyslu, v obchodě a v domácnosti. Vhodné pro tvrdé i měkké podlahy. Montáž:Montáž je možné provést ručním zatlačním zátky nebo šetrným zatlučením kladívkem.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

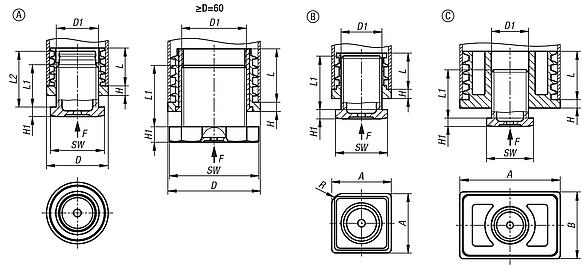

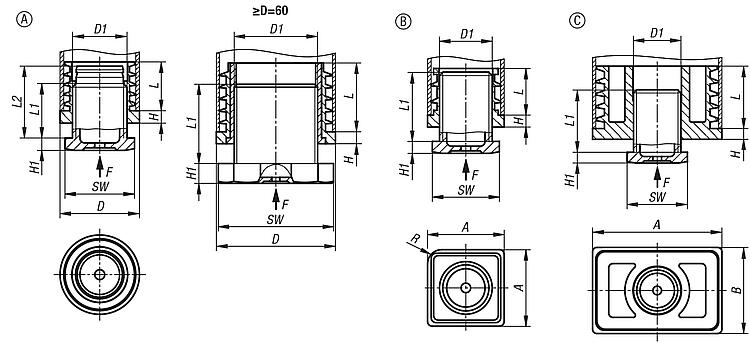

Výkresy (celkový přehled) |

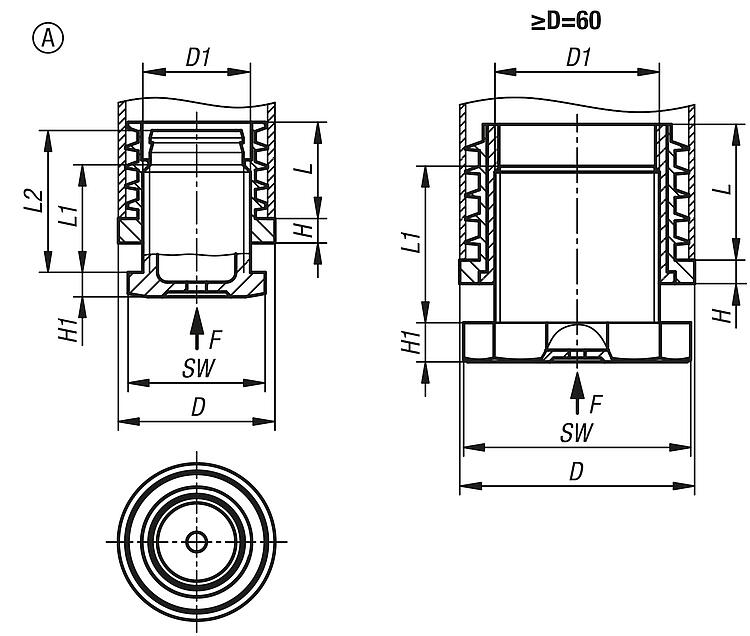

Nastavovací zátky z plastu bez vložky pro kulaté a čtyřhranné trubky, provedení A, kulaté |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | D
| D1 | H | H1 | L | L1 | L2 | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27799-05-0025152022 | pro kruhové trubky | A | kulatý | 25 | M16 | 5 | 5 | 19,7 | 22 | 29,5 | 24 | 1,5 | Ø25x1,5-2 |  | | 0,95 € | | | 27799-05-0025152060 | pro kruhové trubky | A | kulatý | 25 | M16 | 5 | 5 | 19,7 | 60 | - | 24 | 1,5 | Ø25x1,5-2 | | | 1,28 € | | | 27799-05-0030101529 | pro kruhové trubky | A | kulatý | 30 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø30x1-1,5 | | | 1,04 € | | | 27799-05-0030101560 | pro kruhové trubky | A | kulatý | 30 | M22 | 5 | 5 | 19,7 | 60 | - | 28 | 3 | Ø30x1-1,5 | | | 1,39 € | | | 27799-05-0032152029 | pro kruhové trubky | A | kulatý | 32 | M22 | 5 | 5 | 19,7 | 29 | - | 28 | 3 | Ø32x1,5-2 | | | 1,05 € | | | 27799-05-0032152060 | pro kruhové trubky | A | kulatý | 32 | M22 | 5 | 5 | 19,7 | 60 | - | 28 | 3 | Ø32x1,5-2 | | | 1,41 € | | | 27799-05-0035152029 | pro kruhové trubky | A | kulatý | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x1,5-2 | | | 1,18 € | | | 27799-05-0035202529 | pro kruhové trubky | A | kulatý | 35 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø35x2-2,5 | | | 1,23 € | | | 27799-05-0035152060 | pro kruhové trubky | A | kulatý | 35 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø35x1,5-2 | | | 1,56 € | | | 27799-05-0035202560 | pro kruhové trubky | A | kulatý | 35 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø35x2-2,5 | | | 1,70 € | | | 27799-05-0038152029 | pro kruhové trubky | A | kulatý | 38 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø38x1,5-2 | | | 1,16 € | | | 27799-05-0038152060 | pro kruhové trubky | A | kulatý | 38 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø38x1,5-2 | | | 1,59 € | | | 27799-05-0040152029 | pro kruhové trubky | A | kulatý | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x1,5-2 | | | 1,40 € | | | 27799-05-0040202529 | pro kruhové trubky | A | kulatý | 40 | M22 | 5 | 5 | 29,3 | 29 | - | 28 | 3 | Ø40x2-2,5 | | | 1,51 € | | | 27799-05-0040152060 | pro kruhové trubky | A | kulatý | 40 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø40x1,5-2 | | | 1,84 € | | | 27799-05-0040202560 | pro kruhové trubky | A | kulatý | 40 | M22 | 5 | 5 | 29,3 | 60 | - | 28 | 3 | Ø40x2-2,5 | | | 1,89 € | | | 27799-05-0042152031 | pro kruhové trubky | A | kulatý | 42 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø42x1,5-2 | | | 1,73 € | | | 27799-05-0042152060 | pro kruhové trubky | A | kulatý | 42 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø42x1,5-2 | | | 2,15 € | | | 27799-05-0045152031 | pro kruhové trubky | A | kulatý | 45 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø45x1,5-2 | | | 1,79 € | | | 27799-05-0045152060 | pro kruhové trubky | A | kulatý | 45 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø45x1,5-2 | | | 2,20 € | | | 27799-05-0050152031 | pro kruhové trubky | A | kulatý | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50x1,5-2 | | | 1,94 € | | | 27799-05-0050202531 | pro kruhové trubky | A | kulatý | 50 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50x2-2,5 | | | 2,06 € | | | 27799-05-0050152060 | pro kruhové trubky | A | kulatý | 50 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø50x1,5-2 | | | 2,33 € | | | 27799-05-0050202560 | pro kruhové trubky | A | kulatý | 50 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø50x2-2,5 | | | 2,50 € | | | 27799-05-0051122031 | pro kruhové trubky | A | kulatý | 50,8 | M30 | 5 | 5 | 29,3 | 31 | - | 41 | 3 | Ø50,8x1,2-2 | | | 1,94 € | | | 27799-05-0051122060 | pro kruhové trubky | A | kulatý | 50,8 | M30 | 5 | 5 | 29,3 | 60 | - | 41 | 3 | Ø50,8x1,2-2 | | | 2,33 € | | | 27799-05-0060152080 | pro kruhové trubky | A | kulatý | 60 | S42X2 | 6 | 10 | 34,7 | 80 | - | 58 | 3 | Ø60x1,5-2 | | | 5,47 € | | | 27799-05-0080152040 | pro kruhové trubky | A | kulatý | 80 | S56X2 | 6 | 10 | 34,7 | 40 | - | 74 | 3 | Ø80x1,5-2 | | | 4,75 € | | | 27799-05-0080152080 | pro kruhové trubky | A | kulatý | 80 | S56X2 | 6 | 10 | 34,7 | 80 | - | 74 | 3 | Ø80x1,5-2 | | | 6,16 € | |
|

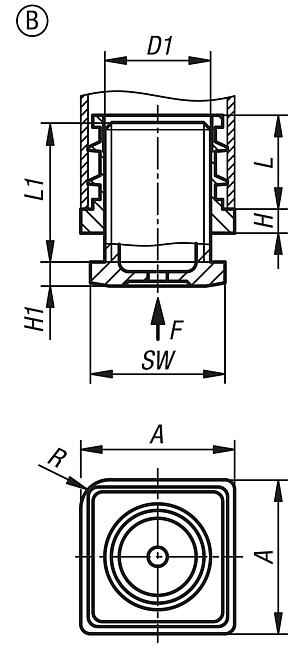

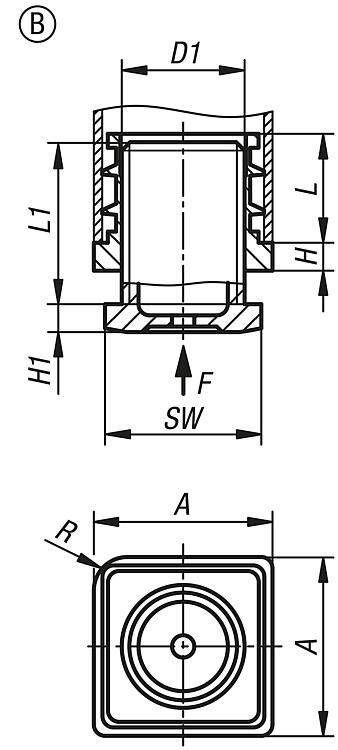

Nastavovací zátky z plastu bez vložky pro kulaté a čtyřhranné trubky, provedení B, čtvercové |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | A | D1
| H | H1 | L | L1 | R | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27799-05-3030152029 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 5 | 5 | 19,5 | 29 | 6 | 28 | 3 | 30x30x1,5-2 | | | 0,76 € | | | 27799-05-3030152060 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 5 | 5 | 19,5 | 60 | 6 | 28 | 3 | 30x30x1,5-2 | | | 1,06 € | |
|

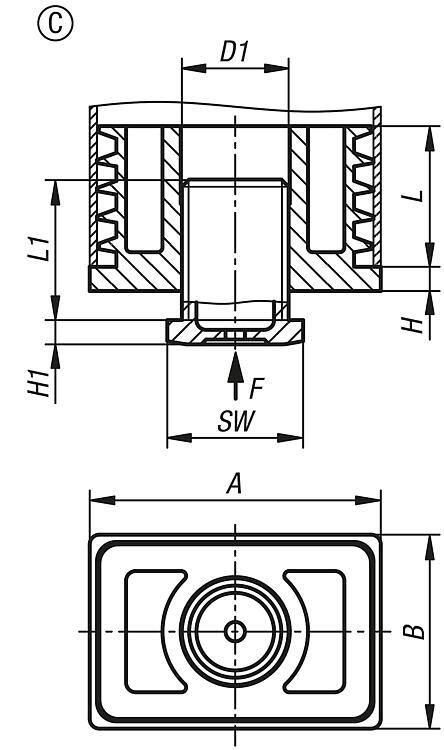

Nastavovací zátky z plastu bez vložky pro kulaté a čtyřhranné trubky, provedení C, hranaté |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | A | B | D1
| H | H1 | L | L1 | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| 27799-05-6040152029 | pro obdélníkové trubky | C | hranaté | 60 | 40 | M22 | 5 | 5 | 29 | 29 | 28 | 4 | 60x40x1,5-2 | | | 2,21 € | | | 27799-05-6040152060 | pro obdélníkové trubky | C | hranaté | 60 | 40 | M22 | 5 | 5 | 29 | 60 | 28 | 4 | 60x40x1,5-2 | | | 2,39 € | |
|
|
