21800Krabičkové vodováhy v objímce k našroubování |
zpět |
|
|
PopisMateriál:Mosazná objímka. Těleso krabičkové vodováhy z polyamidu.Provedení: Potaženo niklem a vyleštěno do vysokého lesku.Upozornění:Vodováhy se používají jako nulové indikátory nebo ke zkontrolování vodorovných poloh, např. u voznic, sklonoměrů, měřicích nástrojů a ve strojírenství. Krabičkové vodováhy lze pomocí tří otvorů buďto našroubovat (provedení A) nebo také zasunout (provedení B). - Provedení A: cejchované na vybroušené podlahové ploše - Provedení B: cejchované na spodní straně přírubové plochy - citlivost v úhlových minutách na dráze bubliny o délce 2 mm - čirá náplň - černý kontrastní kroužek - bílé dno vodováhyTeplotní rozsah:-35 °C až +55 °C.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

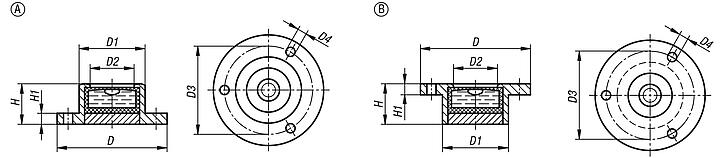

Výkresy (celkový přehled) |

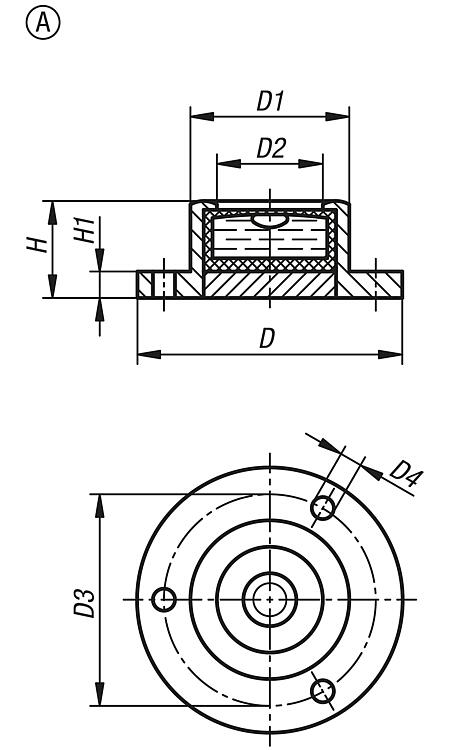

Krabicové vodováhy v objímce k našroubování, provedení A se šroubovací přírubou |
více informací |
Objednací číslo | Provedení | D | D1 | D2 | D3 | D4 | H | H1 | Citlivost | CAD | Přís. | Cena | Objednat |
---|
21800-1141030 | A | 20 | 14 | 10 | 17 | 1,6 | 10 | 1,8 | 30' | | | 10,44 € | | 21800-1171030 | A | 25 | 17 | 12 | 21 | 2 | 10 | 2 | 30' | | | 11,03 € | | 21800-1181130 | A | 30 | 18 | 12 | 24 | 2,5 | 11 | 3 | 30' | | | 13,06 € | | 21800-1281430 | A | 40 | 28 | 20 | 34,5 | 2,5 | 14 | 4 | 30' | | | 25,89 € | | 21800-1341530 | A | 50 | 34 | 25 | 43 | 3 | 15 | 5 | 30' | | | 30,46 € | |
|

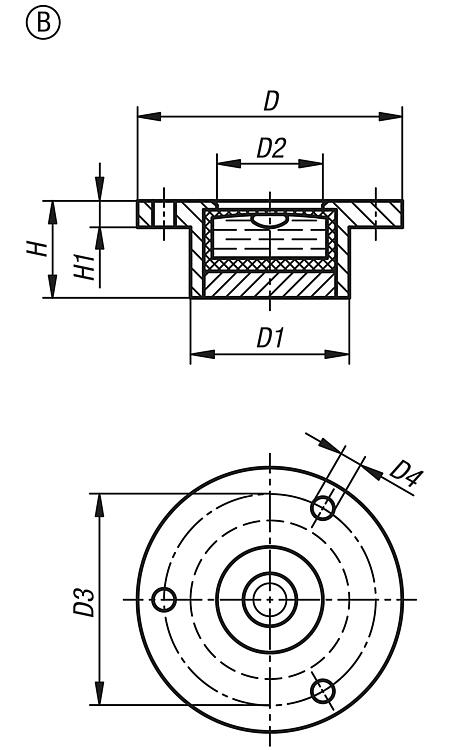

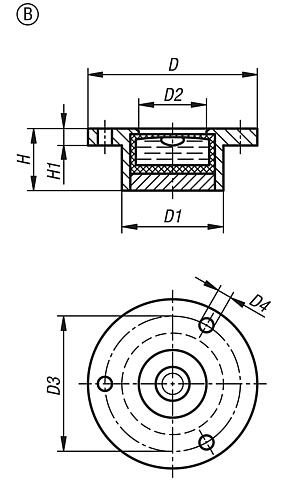

Krabicové vodováhy v objímce k našroubování, provedení B se vstupní přírubou |
více informací |
Objednací číslo | Provedení | D | D1 | D2 | D3 | D4 | H | H1 | Citlivost | CAD | Přís. | Cena | Objednat |
---|
21800-2141030 | B | 20 | 14 | 10 | 17 | 1,6 | 10 | 1,8 | 30' | | | 10,44 € | | 21800-2171030 | B | 25 | 17 | 12 | 21 | 2 | 10 | 2 | 30' | | | 11,03 € | | 21800-2181130 | B | 30 | 18 | 12 | 24 | 2,5 | 11 | 3 | 30' | | | 13,06 € | | 21800-2281430 | B | 40 | 28 | 20 | 34,5 | 2,5 | 14 | 4 | 30' | | | 25,89 € | | 21800-2341530 | B | 50 | 34 | 25 | 43 | 3 | 15 | 5 | 30' | | | 30,46 € | |
|
|
