        Ukazatele polohy pro ruční kolečka analogový ukazatel

Popis zboží/obrázky produktu

PopisMateriál:Těleso, průhledítko plast.Provedení: Těleso černé, sklolaminát.
Průhledítko prachotěsné.Upozornění:Ukazatele polohy jsou určeny k montáži do ručních ovládacích kol. Umožňují přímé odečítání nastavených měřených hodnot jako jsou délky, průtoková množství, otáčky atd. jedním pohledem.
Registrace měřených hodnot se provádí na principu gravitace. Navrženo pro použití na vodorovných vřetenech.

Jedna otáčka černého ukazatele odpovídá jedné otáčce vřetena. V kombinaci s 5místným digitálním displejem tak lze velmi přesně a snadno odečítat polohu.Na vyžádání:jiná stoupání.Příslušenství:– Ruční ovládací kola 21972Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 21962 Ukazatele polohy pro ruční kolečka analogový ukazatel

205 kB

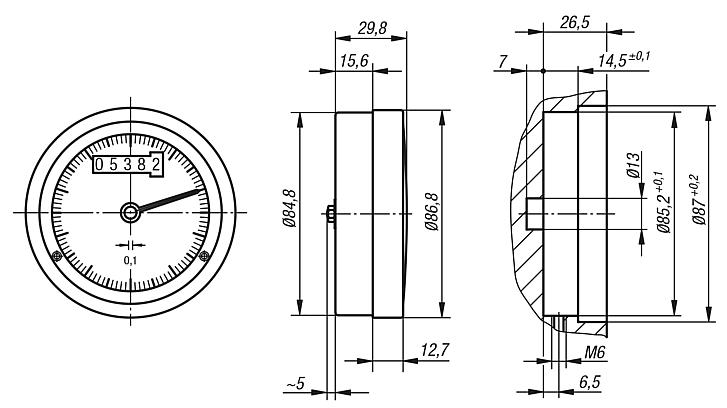

Výkresy

Výběr/filtr zboží

Objednací číslo	Velikost	Stoupání	Ukazatel po jedné otáčce	Vhodné pro	Cena
21962-800201	80	2	00002	ovládací kolo velikost 80	112,04 €
21962-800301	80	3	00003	ovládací kolo velikost 80	112,04 €
21962-800401	80	4	00004	ovládací kolo velikost 80	112,04 €
21962-800501	80	5	00005	ovládací kolo velikost 80	112,04 €
21962-801001	80	10	00010	ovládací kolo velikost 80	112,04 €
