07532Šroub s plochou hlavou z oceli s vyrovnáním tolerance pro volné... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisPopis výrobku:Jednotka pro volná ložiska je šroub pro spojení dvou součástí, který umožňuje požadovaný pohyb součástí vůči sobě (plovoucí ložisko).
Jednotka pro volná ložiska se používá hlavně tehdy, když:
- změna teploty mění rozměry součásti.
- dochází k nepřesnostem při montáži
- je třeba kompenzovat výrobní tolerance
- se poloha součástí mění v důsledku dynamického zatížení.Materiál:Čep ocel.
Kluzné ložisko vysoce výkonné kluzné ložisko z polymeru.
O-kroužek NBR.Provedení: Čepy galvanicky pozinkované.Upozornění:Jednotka pro volná ložiska se skládá ze tří konstrukčních částí. Čep, kluzné ložisko a O-kroužek

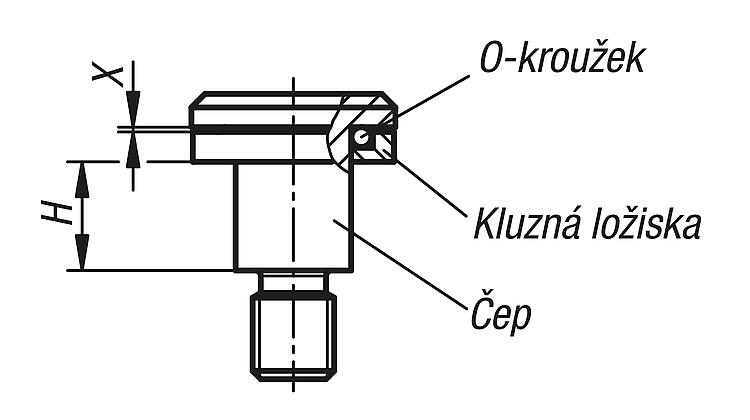

Při našroubování čepu do otvoru přistiskne kluzné ložisko O-kroužek. To se děje maximálně o rozměr X. Poté kluzné ložisko dosedne na hlavu šroubu. Zdvih je odpovídajícím způsobem omezen montážním rozměrem H +0,2. Tímto způsobem je vždy zaručeno plovoucí ložisko.Teplotní rozsah:-20 °C až +80 °C.Montáž:Upozornění na zadaný krouticí moment:
Točivé momenty se vztahují na šroubování do ocelových součástí. Při montáži do měkčích materiálů je třeba brát v úvahu odsazení (nastavení) průměru hřídele D2. Zde je třeba použít nízký moment. Aby se zabránilo uvolnění šroubů při nižších kroutících momentech, měly by být šrouby přilepeny.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

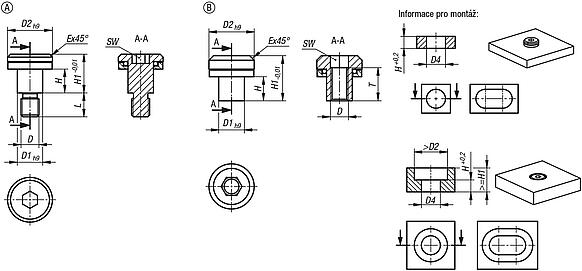

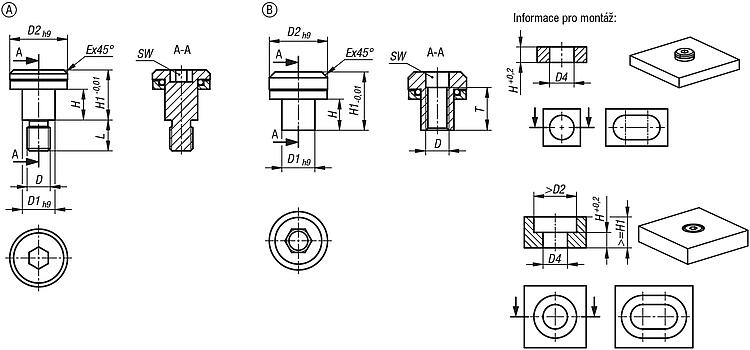

Výkresy (celkový přehled) |

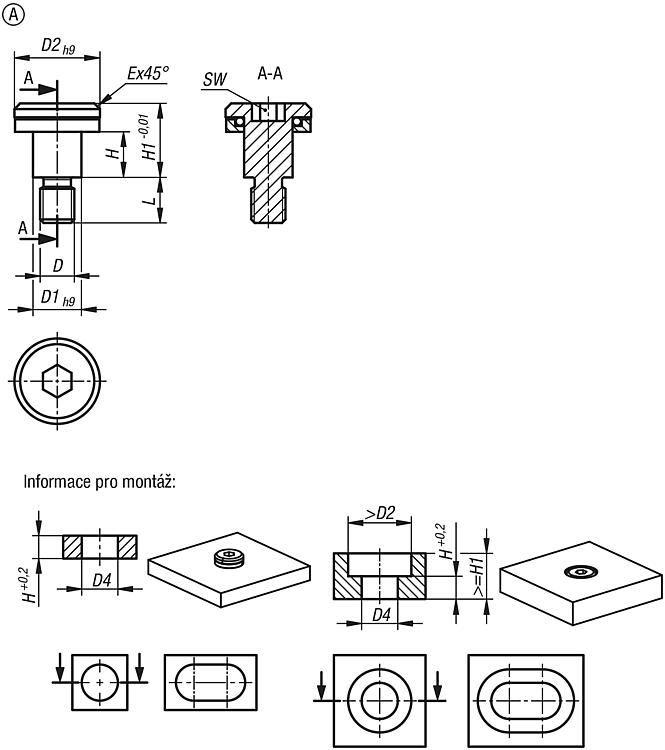

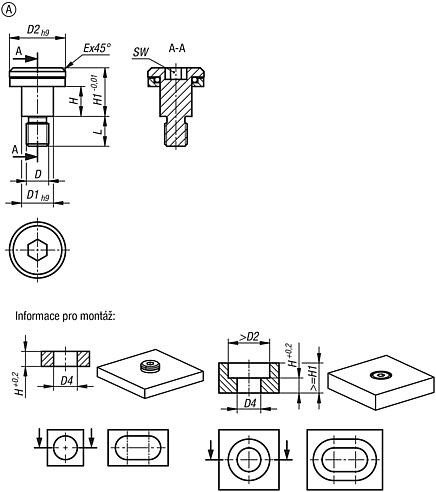

Šroub s plochou hlavou z oceli s vyrovnáním tolerance
pro volné ložisko, s vnějším závitem |
více informací |
| Objednací číslo | Provedení | Typ provedení | D | D1
| D2 | E | H | H1 | L | SW | Utahovací
moment
max. Nm | max. přípustná
axiální síla
N | CAD | Přís. | Cena | Objednat |
|---|
| 07532-106003004X055 | A | s vnějším závitem | M4 | 6 | 10 | 0,6 | 3 | 6,5 | 5,5 | 3 | 2 | 1500 |  | | 8,71 € | | | 07532-106005004X055 | A | s vnějším závitem | M4 | 6 | 10 | 0,6 | 5 | 8,5 | 5,5 | 3 | 2 | 1500 | | | 8,71 € | | | 07532-107005005X065 | A | s vnějším závitem | M5 | 7 | 12 | 0,8 | 5 | 9 | 6,5 | 4 | 4,5 | 3000 | | | 8,95 € | | | 07532-107008005X060 | A | s vnějším závitem | M5 | 7 | 12 | 0,8 | 8 | 12 | 6,5 | 4 | 4,5 | 3000 | | | 8,95 € | | | 07532-108505006X080 | A | s vnějším závitem | M6 | 8,5 | 15 | 1 | 5 | 10 | 8 | 5 | 7,5 | 4900 | | | 9,07 € | | | 07532-108508006X080 | A | s vnějším závitem | M6 | 8,5 | 15 | 1 | 8 | 13 | 8 | 5 | 7,5 | 4900 | | | 9,07 € | | | 07532-110506008X100 | A | s vnějším závitem | M8 | 10,5 | 18 | 1 | 6 | 12 | 10 | 6 | 18,5 | 6300 | | | 9,52 € | | | 07532-110510008X100 | A | s vnějším závitem | M8 | 10,5 | 18 | 1 | 10 | 16 | 10 | 6 | 18,5 | 6300 | | | 9,52 € | |
|

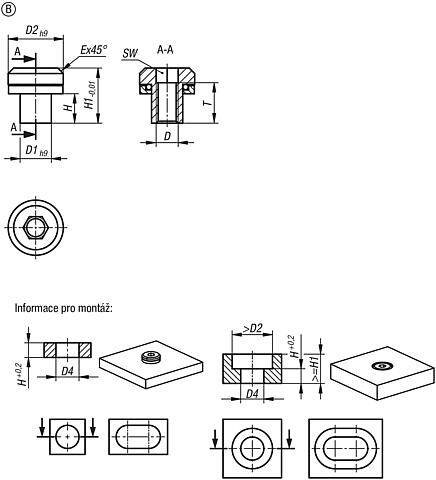

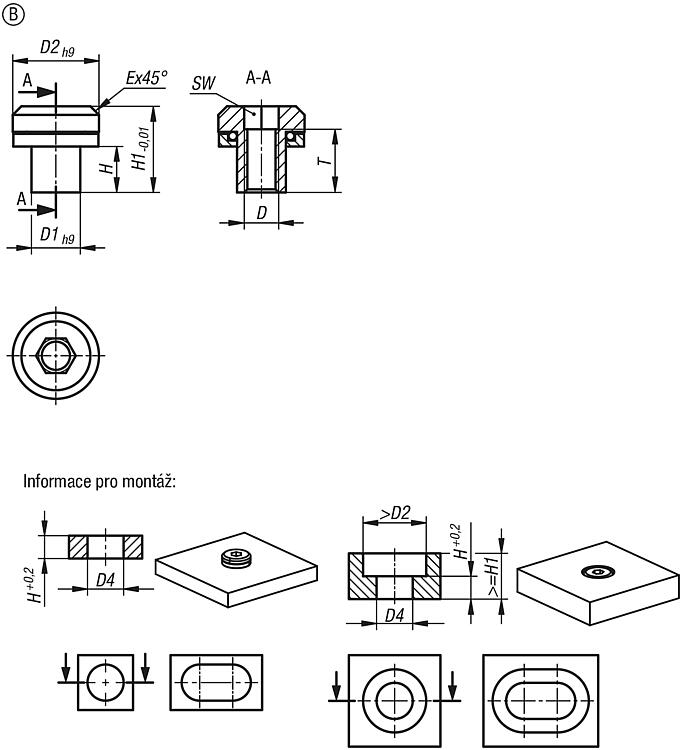

Šroub s plochou hlavou z oceli s vyrovnáním tolerance pro volné ložisko, s vnitřním závitem |
více informací |
| Objednací číslo | Provedení | Typ provedení | D | D1
| D2 | E | H | H1 | T | SW | Utahovací
moment
max. Nm | max. přípustná
axiální síla
N | CAD | Přís. | Cena | Objednat |
|---|
| 07532-206003004 | B | s vnitřním závitem | M4 | 6 | 10 | 1 | 3 | 8 | 5 | 4 | 2 | 1500 | | | 8,71 € | | | 07532-206005004 | B | s vnitřním závitem | M4 | 6 | 10 | 1 | 5 | 10 | 7 | 4 | 2 | 1500 | | | 8,71 € | | | 07532-207005005 | B | s vnitřním závitem | M5 | 7 | 12 | 1,2 | 5 | 10,5 | 7 | 5 | 4,5 | 3000 | | | 8,95 € | | | 07532-207008005 | B | s vnitřním závitem | M5 | 7 | 12 | 1,2 | 8 | 13,5 | 10 | 5 | 4,5 | 3000 | | | 8,95 € | | | 07532-208505006 | B | s vnitřním závitem | M6 | 8,5 | 15 | 1,5 | 5 | 12 | 8 | 6 | 7,5 | 4900 | | | 9,07 € | | | 07532-208508006 | B | s vnitřním závitem | M6 | 8,5 | 15 | 1,5 | 8 | 15 | 11 | 6 | 7,5 | 4900 | | | 9,07 € | | | 07532-210506008 | B | s vnitřním závitem | M8 | 10,5 | 18 | 2 | 6 | 15 | 10 | 8 | 18,5 | 6300 | | | 9,52 € | | | 07532-210510008 | B | s vnitřním závitem | M8 | 10,5 | 18 | 2 | 10 | 19 | 14 | 8 | 18,5 | 6300 | | | 9,52 € | |
|
|
