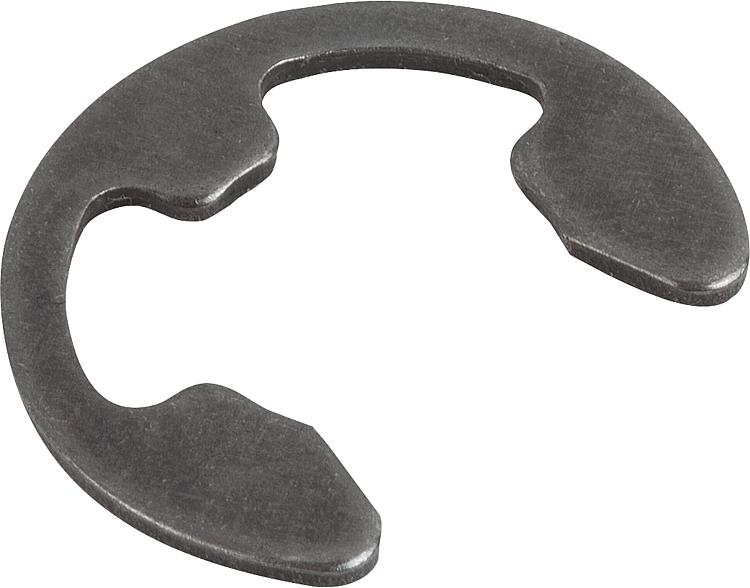

        Pojistné podložky pro hřídele DIN 6799

Popis zboží/obrázky produktu

PopisMateriál:Pružinová ocel nebo nerezová ocel 1.4122.Provedení: Pružinová ocel, bez povrchové úpravy.
Nerezová ocel, bez povrchové úpravy.Upozornění:Pojistné podložky se vsunují do drážky hřídele. Odpovídají normě DIN 6799 a jsou určeny pro menší hřídele.

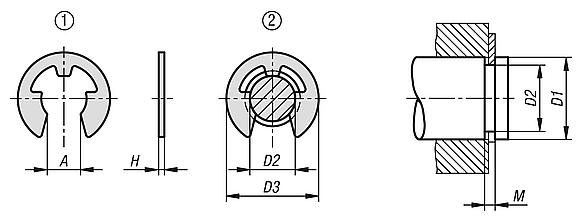

Jmenovitý rozměr = průměr drážky D2Odkaz na výkres:

1) neupnuto
2) utažené

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 07332 Pojistné podložky pro hřídele DIN 6799

153 kB

Přehled norem spojovacích prvků

691 kB

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	A	D1	D2	D3	H	M	Cena
07332-0230	pružinová ocel	1,94	3-4	2,3	6,3	0,6	0,64	0,21 €
07332-0320	pružinová ocel	2,7	4-5	3,2	7,3	0,6	0,64	0,21 €
07332-0400	pružinová ocel	3,34	5-7	4	9,3	0,7	0,74	0,21 €
07332-0500	pružinová ocel	4,11	6-8	5	11,3	0,7	0,74	0,30 €
07332-0600	pružinová ocel	5,26	7-9	6	12,3	0,7	0,74	0,30 €
07332-0700	pružinová ocel	5,84	8-11	7	14,3	0,9	0,94	0,36 €
07332-0800	pružinová ocel	6,52	9-12	8	16,3	1	1,05	0,36 €
07332-0900	pružinová ocel	7,63	10-14	9	18,8	1,1	1,15	0,39 €
07332-1000	pružinová ocel	8,32	11-15	10	20,4	1,2	1,25	0,43 €
07332-1200	pružinová ocel	10,45	13-18	12	23,4	1,3	1,35	0,48 €
07332-0151	nerezová ocel	1,28	2-2,5	1,5	4,25	0,4	0,44	0,30 €
07332-0191	nerezová ocel	1,61	2,5-3	1,9	4,8	0,5	0,54	0,30 €
07332-0231	nerezová ocel	1,94	3-4	2,3	6,3	0,6	0,64	0,30 €
07332-0321	nerezová ocel	2,7	4-5	3,2	7,3	0,6	0,64	0,36 €
07332-0401	nerezová ocel	3,34	5-7	4	9,3	0,7	0,74	0,40 €
07332-0501	nerezová ocel	4,11	6-8	5	11,3	0,7	0,74	0,45 €
07332-0601	nerezová ocel	5,26	7-9	6	12,3	0,7	0,74	0,49 €
07332-0701	nerezová ocel	5,84	8-11	7	14,3	0,9	0,94	0,56 €
07332-0901	nerezová ocel	7,63	10-14	9	18,8	1,1	1,15	0,83 €
07332-0801	nerezová ocel	6,52	9-12	8	16,3	1	1,05	0,67 €
07332-1001	nerezová ocel	8,32	11-15	10	20,4	1,2	1,25	0,85 €
07332-1201	nerezová ocel	10,45	13-18	12	23,4	1,3	1,35	0,93 €
