        Šroub s kulovou hlavou v Hygienic DESIGN

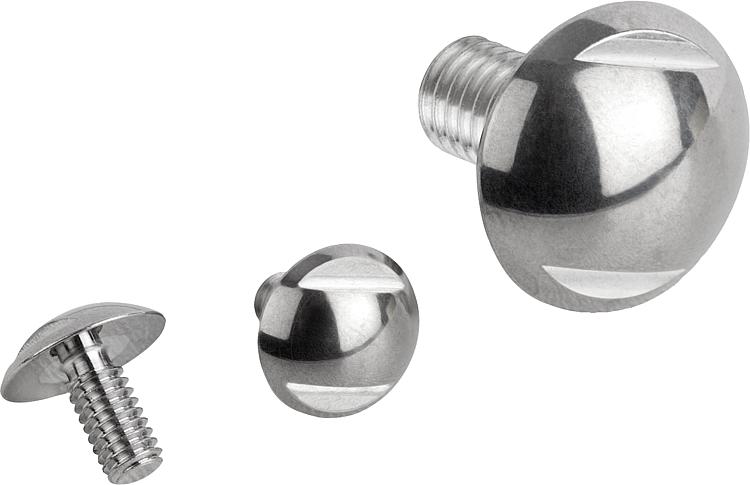

Popis zboží/obrázky produktu

PopisMateriál:

Nerezová ocel 1.4404.

Provedení: Leštěno.Upozornění:Optimální spojovací prvek pro připevnění krycích plechů, krytů z plexiskla atd. Nadprůměrně velká dosedací plocha nákružku a odlehčovací zápich na závitovém dříku zajišťují rovnoměrné rozložení síly na příslušném podkladu, a to bez pnutí. Kromě toho je zvolena nejmenší možná výška hlavy a tím nejmenší možné případné rušivé hrany. Pohon je prováděn přes dvojhran pomocí otevřeného klíče.
Povrch šroubu s kulovou hlavou je leštěný a s ohledem na tvarování je optimalizovaný pro použití v hygienické oblasti. Povrch vykazuje hloubku drsnosti mnohem menší než Ra 0,8 µm. Nečistoty a zbytky výrobku, resp. čisticího prostředku vůbec nepřilnou, je zajištěno snadné čištění.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 07175-02 Šroub s kulovou hlavou v Hygienic DESIGN

169 kB

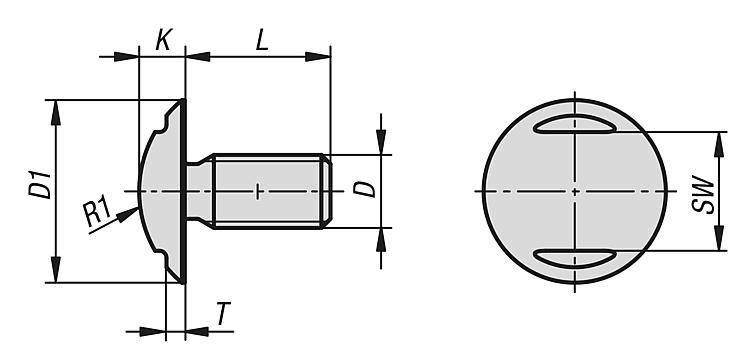

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	K	T	SW	R1	L	Cena
07175-02-03X6	M3	8	2	0,6	5	5,2	6	5,52 €
07175-02-03X8	M3	8	2	0,6	5	5,2	8	5,55 €
07175-02-03X10	M3	8	2	0,6	5	5,2	10	5,62 €
07175-02-03X12	M3	8	2	0,6	5	5,2	12	6,23 €
07175-02-03X16	M3	8	2	0,6	5	5,2	16	6,45 €
07175-02-03X20	M3	8	2	0,6	5	5,2	20	6,70 €
07175-02-03X25	M3	8	2	0,6	5	5,2	25	7,00 €
07175-02-03X30	M3	8	2	0,6	5	5,2	30	7,30 €
07175-02-04X8	M4	11	3	1	6	6,7	8	5,70 €
07175-02-04X10	M4	11	3	1	6	6,7	10	5,75 €
07175-02-04X12	M4	11	3	1	6	6,7	12	5,80 €
07175-02-04X16	M4	11	3	1	6	6,7	16	7,06 €
07175-02-04X20	M4	11	3	1	6	6,7	20	7,35 €
07175-02-04X25	M4	11	3	1	6	6,7	25	7,64 €
07175-02-04X30	M4	11	3	1	6	6,7	30	7,99 €
07175-02-05X10	M5	14	4	1	8	8,6	10	6,22 €
07175-02-05X12	M5	14	4	1	8	8,6	12	6,36 €
07175-02-05X16	M5	14	4	1	8	8,6	16	6,52 €
07175-02-05X20	M5	14	4	1	8	8,6	20	8,05 €
07175-02-05X25	M5	14	4	1	8	8,6	25	8,40 €
07175-02-05X30	M5	14	4	1	8	8,6	30	8,77 €
07175-02-06X12	M6	17	5	1,5	10	10	12	6,73 €
07175-02-06X16	M6	17	5	1,5	10	10	16	7,02 €
07175-02-06X20	M6	17	5	1,5	10	10	20	7,18 €
07175-02-06X25	M6	17	5	1,5	10	10	25	9,51 €
07175-02-06X30	M6	17	5	1,5	10	10	30	9,90 €
07175-02-08X16	M8	20	5	1,5	13	13	16	7,13 €
07175-02-08X20	M8	20	5	1,5	13	13	20	7,39 €
07175-02-08X25	M8	20	5	1,5	13	13	25	7,49 €
07175-02-08X30	M8	20	5	1,5	13	13	30	10,84 €
07175-02-08X35	M8	20	5	1,5	13	13	35	11,29 €
07175-02-08X40	M8	20	5	1,5	13	13	40	11,79 €
07175-02-10X20	M10	22	6	1,5	15	13,5	20	9,23 €
07175-02-10X25	M10	22	6	1,5	15	13,5	25	9,48 €
07175-02-10X30	M10	22	6	1,5	15	13,5	30	9,67 €
07175-02-10X35	M10	22	6	1,5	15	13,5	35	10,95 €
07175-02-10X40	M10	22	6	1,5	15	13,5	40	11,68 €
07175-02-12X25	M12	27	7,5	1,5	19	16,3	25	11,29 €
07175-02-12X30	M12	27	7,5	1,5	19	16,3	30	11,78 €
07175-02-12X35	M12	27	7,5	1,5	19	16,3	35	12,24 €
07175-02-12X40	M12	27	7,5	1,5	19	16,3	40	14,02 €
07175-02-12X50	M12	27	7,5	1,5	19	16,3	50	14,19 €
07175-02-16X30	M16	36	9	1,5	24	23	30	15,17 €
07175-02-16X35	M16	36	9	1,5	24	23	35	16,40 €
07175-02-16X40	M16	36	9	1,5	24	23	40	16,81 €
07175-02-16X50	M16	36	9	1,5	24	23	50	17,58 €
