        Závěsný hák třída jakosti 10

Popis zboží/obrázky produktu

PopisMateriál:Ocel.Provedení: Jakost 10. potažena umělou hmotou, červená.
Jisticí západka kovaná, pozinkovaná.Upozornění:Závěsný hák s kovanou jisticí západkou.

Závěsné háky odpovídají strojní směrnici a jsou kontrolovány v souladu s BG (razítko H).Teplotní rozsah:od -40 °C do 200 °C = 100% nosnost
do 300 °C = 90% nosnost
do 400 °C = 75% nosnostOdkaz na výkres:

Provedení A: s hlavou s očkem.
Provedení B: s vidlicovou hlavou.

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 07791 Závěsný hák třída jakosti 10

174 kB

Výkresy (celkový přehled)

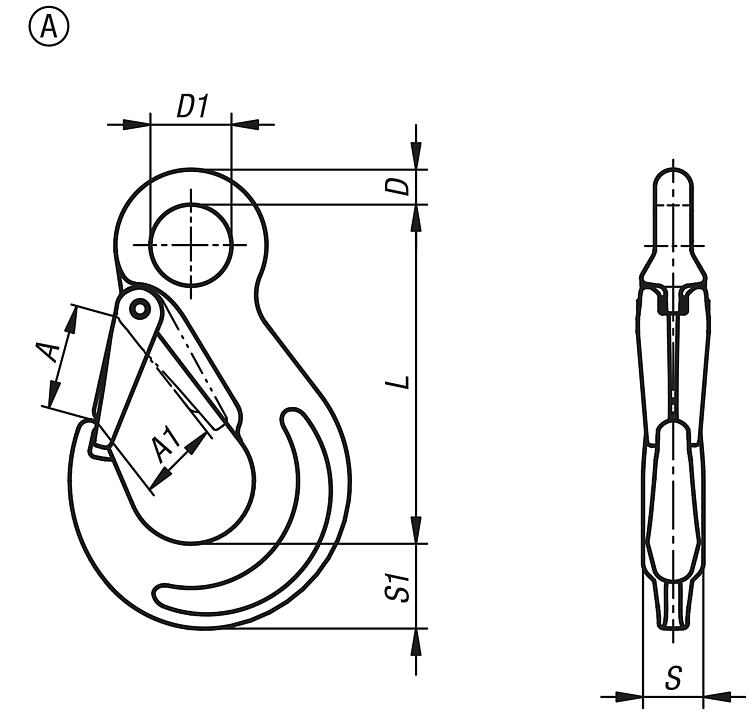

Závěsný hák s hlavicí očka, provedení A, třída jakosti 10

více informací

Výkresy

Závěsný hák s hlavicí očka, provedení A, třída jakosti 10

Výběr/filtr zboží

Objednací číslo	Provedení	Pro řetěz mm	A	A1	D	D1	L	S	S1	Nosnost kg	Cena
07791-11001400	A	6	26	19	10	20,5	85	16	20	1400	13,82 €
07791-11002500	A	7-8	33	26	11	25	105	19	29	2500	18,35 €
07791-11004000	A	10	40	31	16	34	131	26	33	4000	28,72 €
07791-11006700	A	13	51	40	19	43	163	33	45	6700	51,16 €
07791-11010000	A	16	66	45	24,5	50	183	40	50	10000	89,17 €

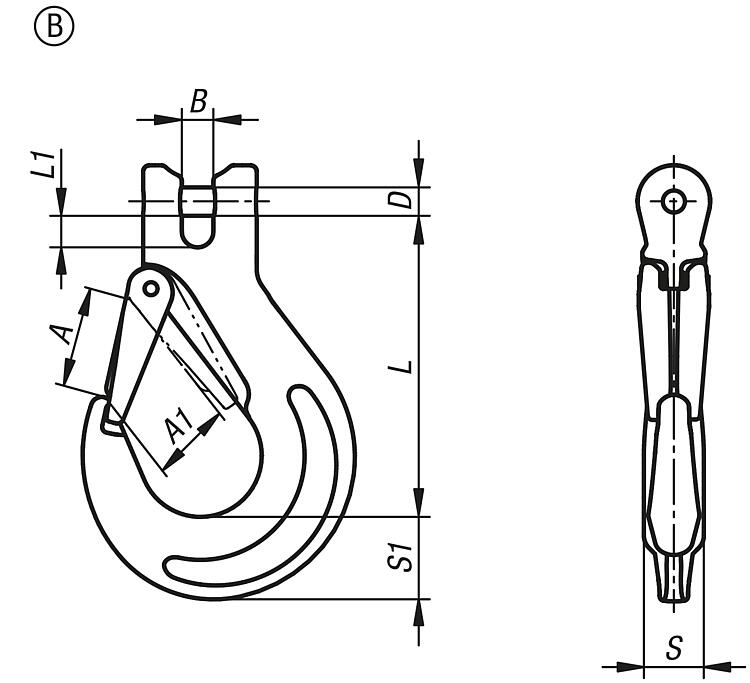

Závěsný hák s vidlicovou hlavicí, Provedení B, Třída jakosti 10

více informací

Výkresy

Závěsný hák s vidlicovou hlavicí, Provedení B, Třída jakosti 10

Výběr/filtr zboží

Objednací číslo	Provedení	Pro řetěz mm	A	A1	B	D	L	L1	S	S1	Nosnost kg	Cena
07791-21001400	B	6	26	19	7,2	7,5	69	8	15	20	1400	19,83 €
07791-21001900	B	7	34	26	9,5	9	95	10	19	28	1900	22,15 €
07791-21002500	B	8	34	26	9,5	10	95	10	19	28	2500	22,34 €
07791-21004000	B	10	40	31	12	13	110	13,5	25	33	4000	31,25 €
07791-21006700	B	13	51	40	15	16	136	17	30	40	6700	53,88 €
07791-21010000	B	16	56	45	18	20	155	22	37	48	10000	99,61 €
