        Šrouby s okem, otočné vysoce pevné, třída jakosti 10

Popis zboží/obrázky produktu

PopisMateriál:Oko z oceli 1.6541.
Šroub z oceli.Provedení: Oko kované a zušlechtěné na vysokou pevnost. 100% elektromagnetická kontrola trhlin podle EN 1677-1, 4násobná bezpečnost. Potaženo umělou hmotou. Šroub třídy pevnosti 10.9.Upozornění:Na rozdíl od šroubů s okem DIN 580 je oko uloženo otočně, čímž lze nastavit směr působení síly a vyloučit neúmyslné povolení nebo překroucení.

– 4násobná bezpečnost
– boční doraz do 90° možný
– těleso oka při utaženém šroubu otočné o 360°

Uvedené hodnoty zatížení platí pro minimální hloubku zašroubování 1x jmenovitý průměr závitu do oceli o minimální pevnosti v tahu 363 N/mm², při teplotě použití -20 °C až +100 °C.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 07695 Šrouby s okem, otočné vysoce pevné, třída jakosti 10

211 kB

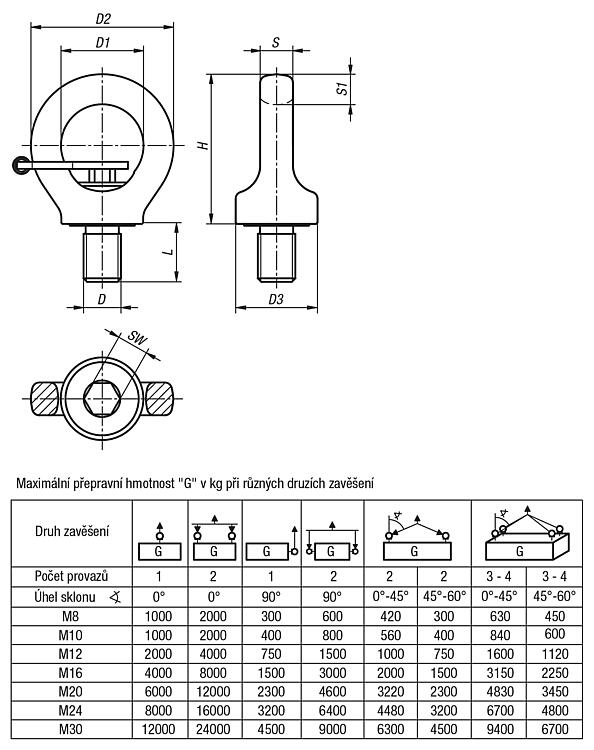

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 2	D	D1	D2	D3	H	L	S	S1	SW	Nosnost kg	Cena
07695-08151	s klíčem na šestihrannou matici	M8	25	44	25	47	12	9	9,5	6	300	43,82 €
07695-10151	s klíčem na šestihrannou matici	M10	25	44	26	47	15	9	9,5	6	400	43,82 €
07695-12181	s klíčem na šestihrannou matici	M12	30	52	34	55	18	11	11	8	750	48,27 €
07695-16241	s klíčem na šestihrannou matici	M16	35	61	35	64	24	14	13	10	1500	56,56 €
07695-20301	s klíčem na šestihrannou matici	M20	40	70	44	74	30	16	15	12	2300	77,88 €
07695-24361	s klíčem na šestihrannou matici	M24	48	84	52	91	36	19	18	14	3200	98,64 €
07695-30451	s klíčem na šestihrannou matici	M30	60	105	61	112	45	25	22,5	17	4500	142,55 €
07695-08150	bez klíče na šestihrannou matici	M8	25	44	25	47	12	9	9,5	6	300	41,61 €
07695-10150	bez klíče na šestihrannou matici	M10	25	44	25	47	15	8	11	6	400	41,61 €
07695-12180	bez klíče na šestihrannou matici	M12	30	52	33	55	18	10	13	8	750	45,83 €
07695-16240	bez klíče na šestihrannou matici	M16	35	61	35	64	24	14	13	10	1500	54,27 €
07695-20300	bez klíče na šestihrannou matici	M20	40	70	44	74	30	16	17	12	2300	74,76 €
07695-24360	bez klíče na šestihrannou matici	M24	48	84	52	91	36	19	21	14	3200	94,45 €
07695-30450	bez klíče na šestihrannou matici	M30	60	108	62	112	45	27	26	17	4500	136,80 €
