05652Miniaturní upínač s ručním ovládáním |
zpět |
|
|
PopisMateriál:Pouzdro z vysoce pevného hliníku.
Upínací rameno z oceli.Provedení: Upínací rameno brynýrováno.Upozornění:Miniupínač se vyznačuje zejména malými stavebními rozměry, přesným umístěním upínacího ramena a lehkou konstrukcí. Miniupínače jsou jsou absolutně samosvorné. Rovněž při úbytku tlaku je upínací síla bezpečně zajištěna, protože je díky vestavěné lomené páce na upínacím ramenu dosaženo polohy nad mrtvým bodem. Díky trvalému mazání a speciálním ložiskovým pouzdrům jsou miniaturní upínače bezúdržbové. Lze je provozovat na suchý vzduch bez obsahu oleje.
Manuální zavírání a zablokování pomocí pohybu rukou.
Pneumatické otvírání a zavírání.
Upozornění: Je nutný 5/3cestný ventil, střední poloha je odvětrávací.Na vyžádání:Upínací rameno bez otvorů.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

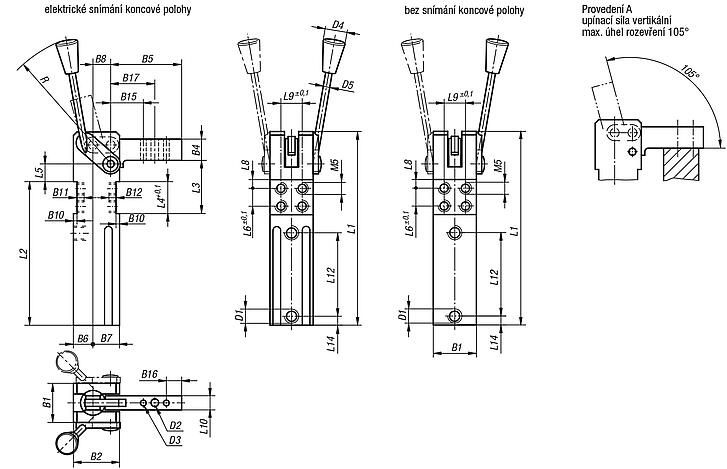

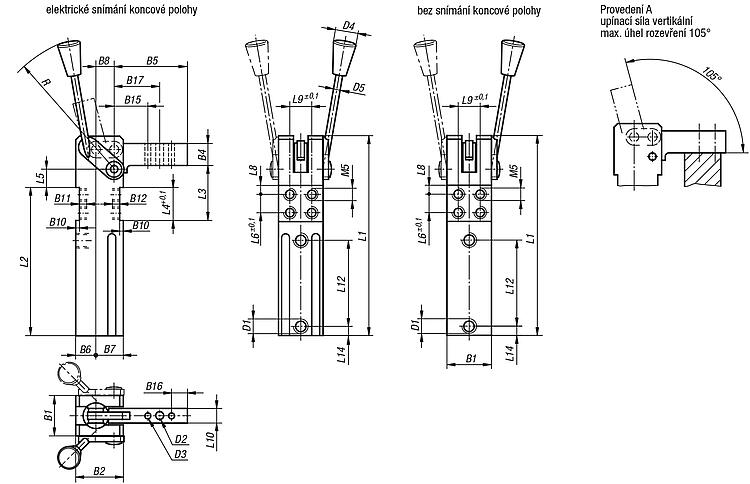

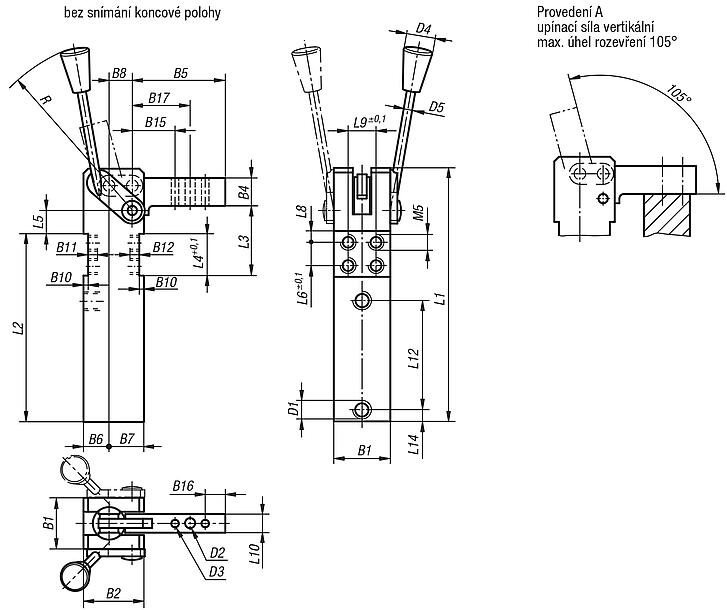

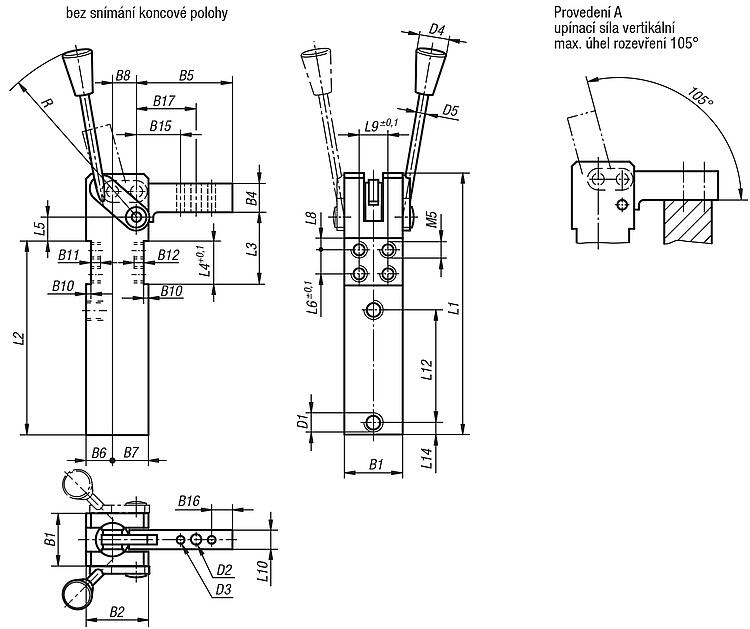

Výkresy (celkový přehled) |

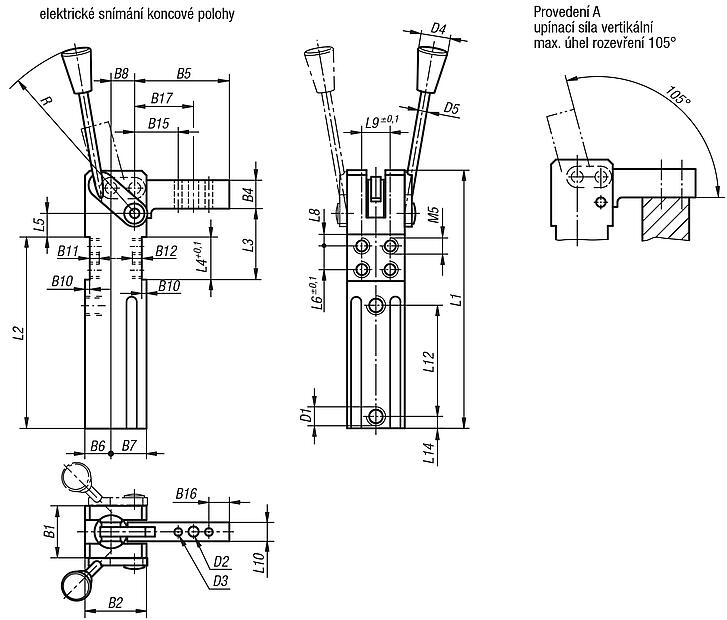

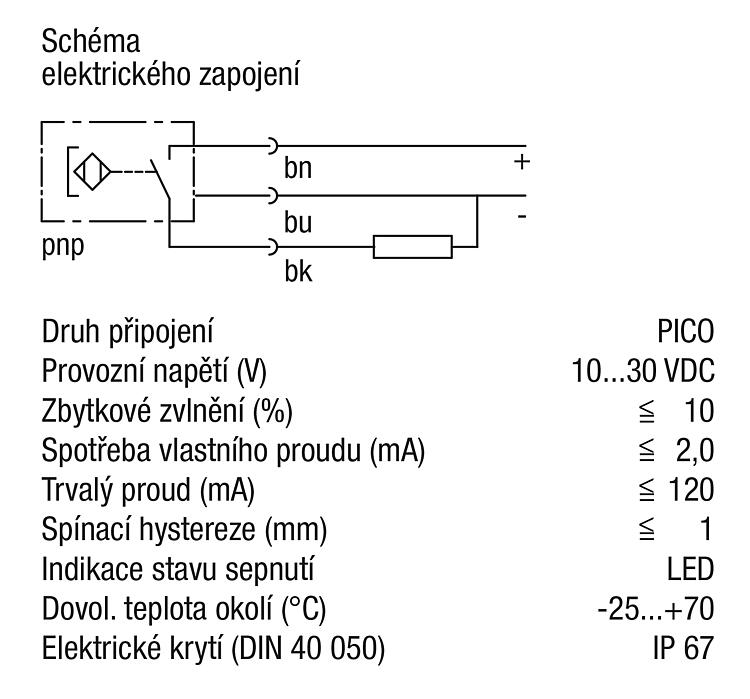

Miniupínače s elektrickým snímáním koncové polohy (magnetický spínač) |
více informací |
| Objednací číslo | Velikost
| Upínací moment
Nm
při 5 barech | Přidžovací
moment
Nm | Provozní tlak
v barech
vzduch bez oleje | Maximální tlak
v barech vzduch
bez oleje | B1 | B2 | B4 | B5 | B6 | B7 | B8 | B10 | B11 | B12 | B15 | B16 | B17 | CAD | Přís. | Cena | Objednat |
|---|
| 05652-081111 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 |  | | 596,76 € | | | 05652-081112 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 | | | 596,76 € | | | 05652-151111 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 696,70 € | | | 05652-151112 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 696,70 € | | | 05652-251111 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 768,49 € | | | 05652-251112 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 768,49 € | |
| Objednací číslo | Velikost
| D1
| D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L8 | L9 | L10 | L12 | L14 | R | Ruční ovládání | CAD | Přís. | Cena | Objednat |
|---|
| 05652-081111 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | vlevo | | | 596,76 € | | | 05652-081112 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | vpravo | | | 596,76 € | | | 05652-151111 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | vlevo | | | 696,70 € | | | 05652-151112 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | vpravo | | | 696,70 € | | | 05652-251111 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | vlevo | | | 768,49 € | | | 05652-251112 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | vpravo | | | 768,49 € | |
|
| Objednací číslo | Velikost
| Upínací moment
Nm
při 5 barech | Přidžovací
moment
Nm | Provozní tlak
v barech
vzduch bez oleje | Maximální tlak
v barech vzduch
bez oleje | B1 | B2 | B4 | B5 | B6 | B7 | B8 | B10 | B11 | B12 | B15 | B16 | B17 | CAD | Přís. | Cena | Objednat |
|---|
| 05652-084111 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 | | | 498,25 € | | | 05652-084112 | 2 | 8 | 25 | 5 | 6 | 26 | 32 | 15 | 50 | 14 | 18 | 12 | 2,5 | 5 | 7 | 28 | 6 | 36 | | | 498,25 € | | | 05652-154111 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 581,28 € | | | 05652-154112 | 3 | 15 | 54 | 5 | 6 | 30 | 39 | 18 | 60 | 17 | 22 | 15 | 3 | 6 | 8 | 32 | 8 | 42 | | | 581,28 € | | | 05652-254111 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 674,18 € | | | 05652-254112 | 4 | 25 | 75 | 5 | 6 | 35 | 45 | 22 | 75 | 20 | 25 | 18 | 4 | 6 | 8 | 40 | 10 | 52,5 | | | 674,18 € | |
| Objednací číslo | Velikost
| D1
| D2 | D3 | D4 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L8 | L9 | L10 | L12 | L14 | R | Ruční ovládání | CAD | Přís. | Cena | Objednat |
|---|
| 05652-084111 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | vlevo | | | 498,25 € | | | 05652-084112 | 2 | M5 | 5,5 | 4 | 20 | 9 | 123 | 96 | 27,5 | 20 | 7,5 | 10 | 5 | 16 | 10 | 57 | 12 | 135 | vpravo | | | 498,25 € | | | 05652-154111 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | vlevo | | | 581,28 € | | | 05652-154112 | 3 | G 1/8 | 6,5 | 5 | 20 | 9 | 158 | 120 | 40 | 25 | 14 | 15 | 5 | 20 | 12 | 69 | 15 | 135 | vpravo | | | 581,28 € | | | 05652-254111 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | vlevo | | | 674,18 € | | | 05652-254112 | 4 | G 1/8 | 8,5 | 6 | 20 | 9 | 182 | 136 | 47 | 28 | 17 | 18 | 5 | 25 | 16 | 80 | 17,5 | 135 | vpravo | | | 674,18 € | |
|
|
