        Kleštiny pro vnější upínání

Popis zboží/obrázky produktu

PopisMateriál:Vysokopevnostní hliníková slitina.Provedení: Modře eloxováno.Upozornění:Kleština k upínání vnějších obrysů.
Do kleštiny se vkládá obrys upínaného obrobku. Jsou možné volné plochy obrobku a asymetrické obrysy.
Mechanizmus kleštin umožňuje bezpečné upnutí obrobku.
Upínací zdvih na segment kleštin (8x) max. 0,15 mm.
Reprodukční přesnost obrobku: ±0,03.
Reprodukční přesnost kleštin: ±0,02.
Vhodné uchycení 03167.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 03168 Kleštiny pro vnější upínání

300 kB

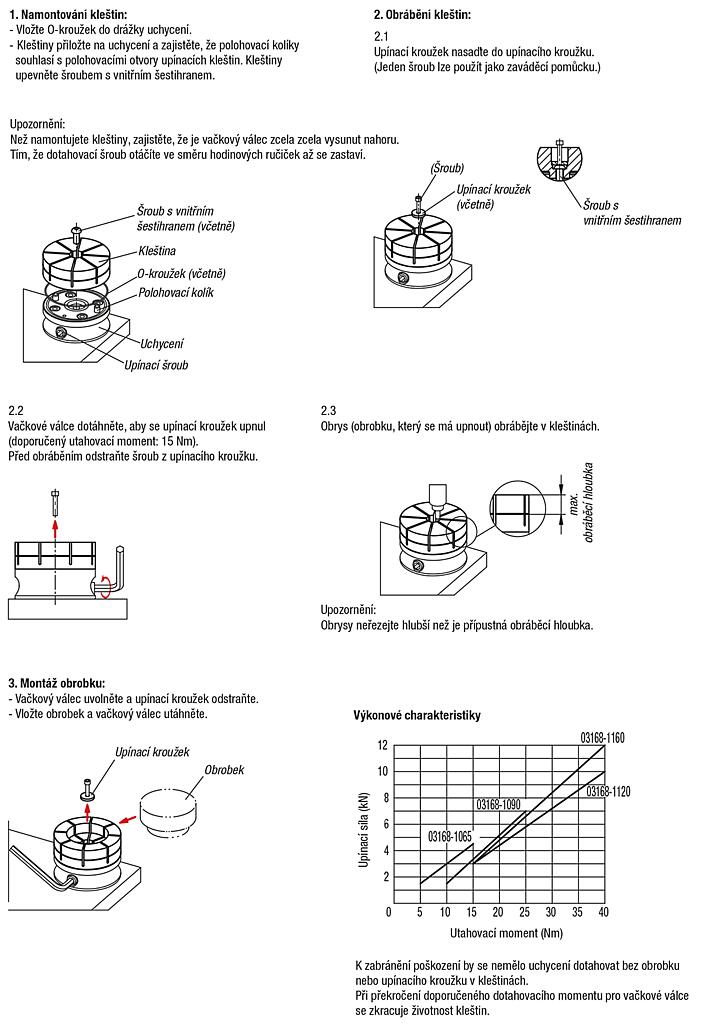

Technické informace ke kleštinám

1,7 MB

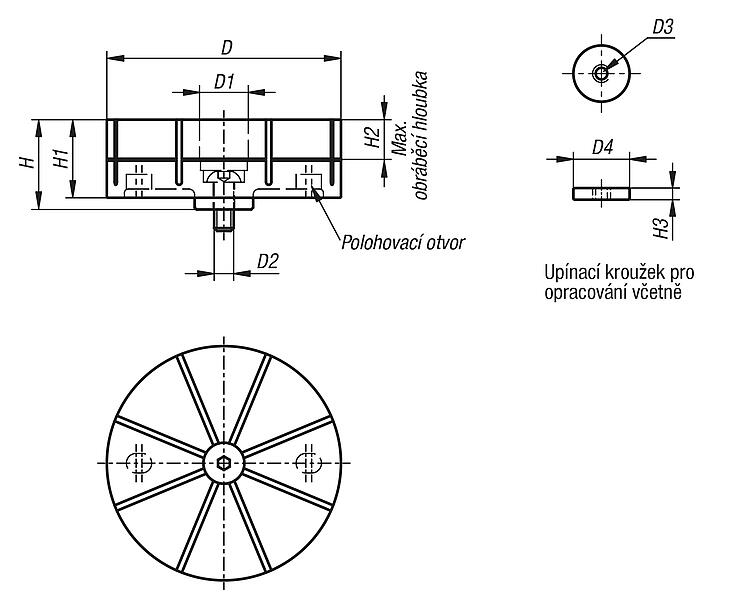

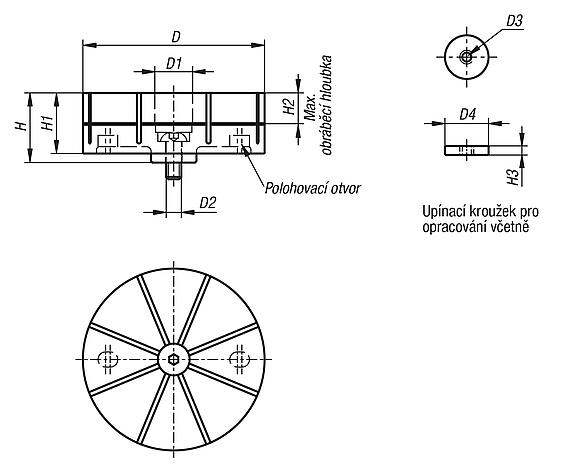

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	D2	D3	D4	H	H1	H2	H3	Cena
03168-1065	65	21	M8	M5	20	29	25	10	4	246,15 €
03168-1090	90	25	M10	M6	24	40	35	15	5	328,19 €
03168-1120	120	25	M10	M6	24	46	40	20	5	395,60 €
03168-1160	160	29	M12	M8	28	52	45	25	6	587,65 €
