        Uchycení pro kleštiny

Popis zboží/obrázky produktu

PopisMateriál:Zušlechtěná ocel.Provedení: Poniklováno.Upozornění:Pomocí uchycení lze upevnit jak kleštiny pro vnějši upínání, tak i pro vnitřní upínání. Bočním upínacím šroubem se ovládá upevnění a obrobek se upíná po obvodu.
Uchycení lze zajistit válcovým čepem proti protáčení.
Klešiny se polohují v uchycení pomocí 2 válcových čepů.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 03167 Uchycení pro kleštiny

221 kB

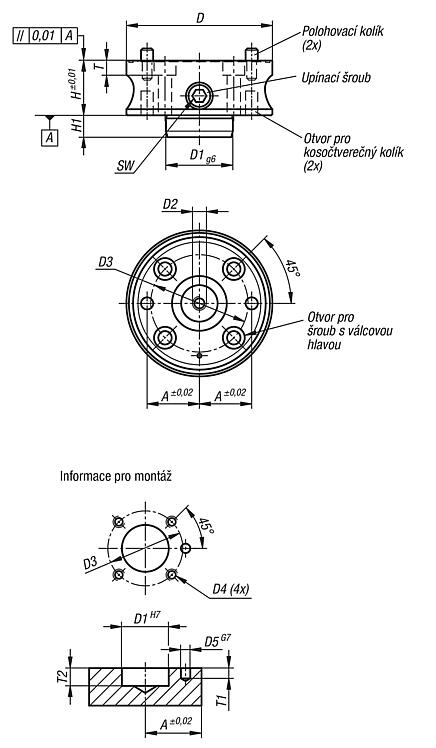

Výkresy

Výběr/filtr zboží

Objednací číslo	A	D	D1	D2	D3	D4	D5	H	H1	SW	T	T1	T2	pro šrouby	Utahovací moment max. Nm	F1=Max. vnější upnutí (kN)	F2=Max. vnitřní upnutí (kN)	Cena
03167-065	22	65	28	M8	42	M6x1	6	35	12	8	8	6	13	M6	15	4,5	4,5	710,70 €
03167-090	30	90	42	M10	60	M8x1,25	8	40	14	8	10	8	15	M8	25	7	7	793,50 €
03167-120	43	120	55	M10	80	M10x1,5	10	45	18	10	12	11	19	M10	40	10	10	887,80 €
03167-160	60	160	63	M12	110	M12x1,75	12	50	24	10	14	13	25	M12	40	12	10	1 038,45 €
