Popis zboží/obrázky produktu

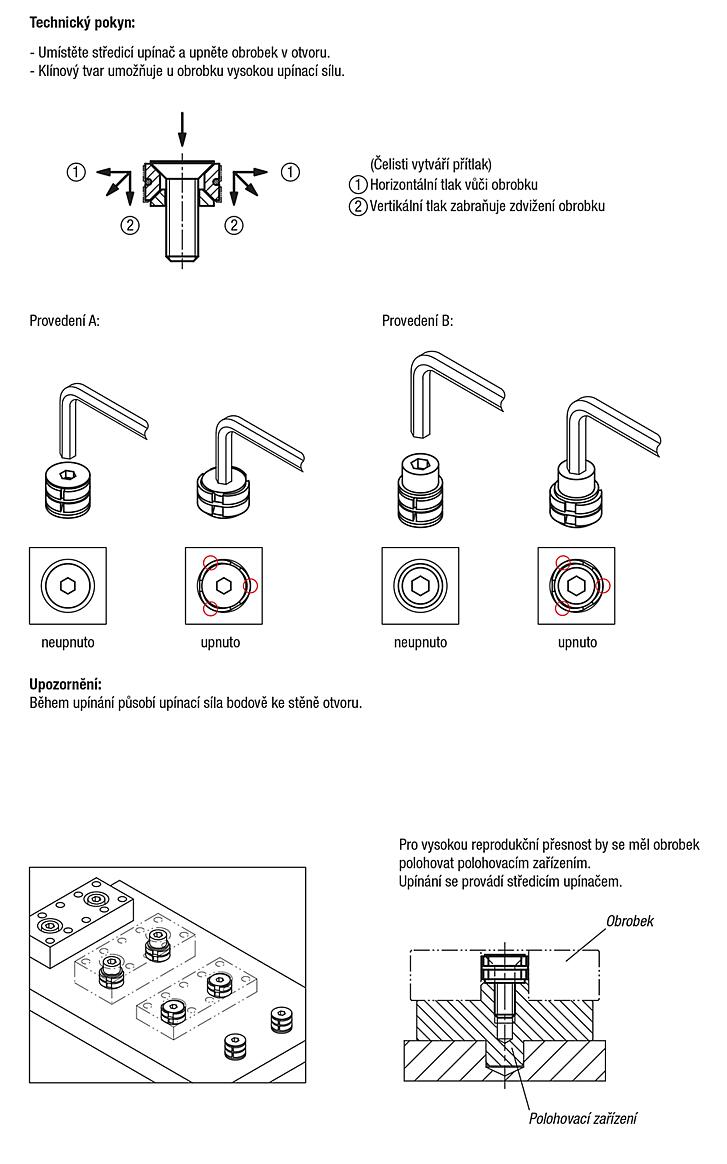

PopisMateriál:Zušlechtěná ocel.Provedení: Kaleno (33-39 HRC) a brynýrováno.Upozornění:Středicí upínač umožňuje centrování a upínání obrobku v otvoru.
Díky klínovým plochám se dosahuje velkých upínacích sil.
Volitelně lze objednat středicí upínače se šroubem s válcovou hlavou nebo zápustným šroubem.
Středicí upínač s účinkem tahu směrem dolů.

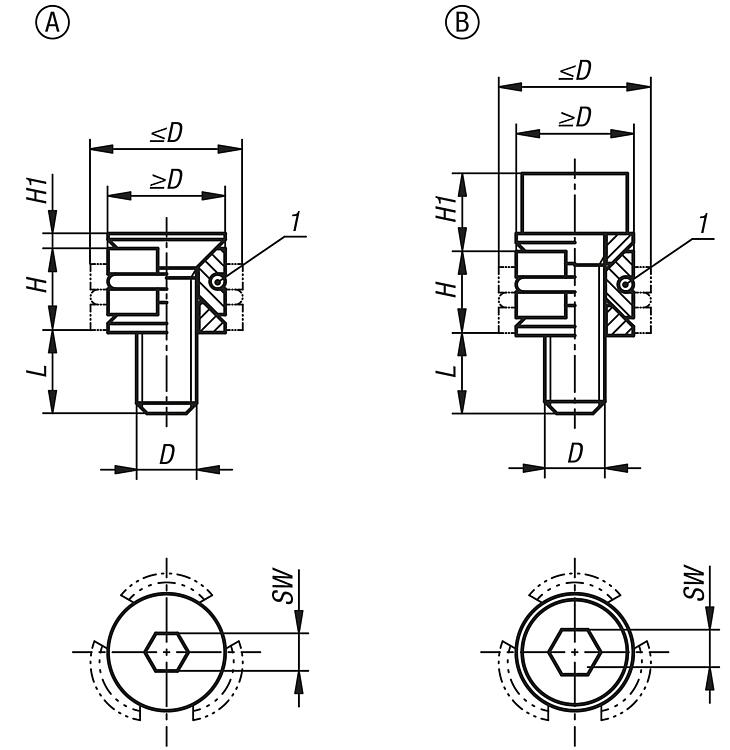

Odkaz na výkres:
Provedení A: se zápustným šroubem
Provedení B: se šroubem s válcovou hlavou

Rozměr H se vztahuje na výšku u ≥D.
Rozměr L se vztahuje na délku při ≤D.

1) O-kroužek

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
 Datový list 03164 Středicí upínač kulatý 307 kB

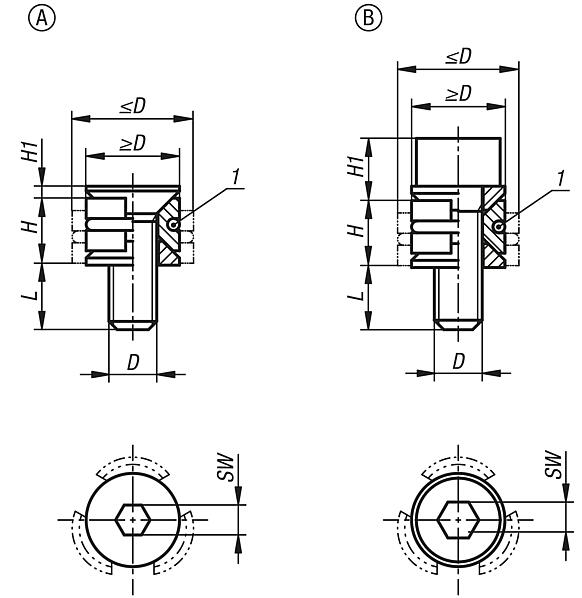

Výkresy (celkový přehled)

Středicí upínač kulatý
Středicí upínač kulatý

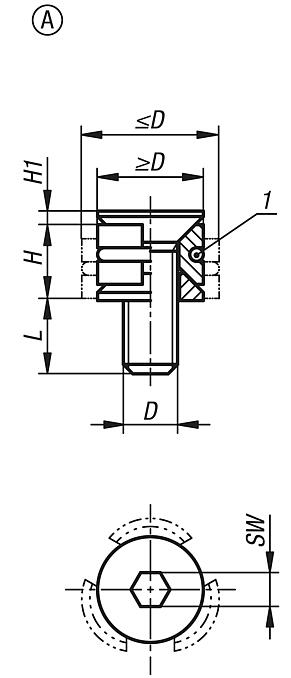

Středicí upínač, kulatý se zápustným šroubem, provedení A

více informací

Výkresy

Středicí upínač, kulatý se zápustným šroubem, provedení A

Výběr/filtr zboží

Objednací čísloProvedeníD

D=průměr max.D
min.
HH1LSWUpínací
síla
max. kN
Moment
utažení
Nm
CADPřís.CenaObjednat
03164-10804AM410,385,50,97,32,50,92,1 20,65 €
03164-11005AM512,3106,41,19,131,54,3 20,65 €
03164-11206AM616,3128,61,311,242,17,3 24,10 €
03164-11608AM8221611,51,616,25418 26,38 €

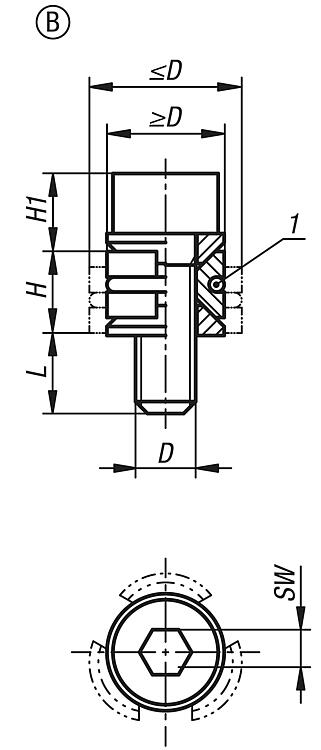

Středicí upínač, kulatý se šroubem s válcovou hlavou, provedení B

více informací

Výkresy

Středicí upínač, kulatý se šroubem s válcovou hlavou, provedení B

Výběr/filtr zboží

Objednací čísloProvedeníD

D=průměr max.D
min.
HH1LSWUpínací
síla
max. kN
Moment
utažení
Nm
CADPřís.CenaObjednat
03164-20804BM410,385,55,17,131,52,7 24,10 €
03164-21005BM512,3106,46,2942,55,4 24,10 €
03164-21206BM616,3128,67,910,6559,1 28,69 €
03164-21608BM8221611,510,415,46925 32,14 €
