03089Aretační čepy z oceli nebo nerezové oceli pro tenkostěnné díly,... |
zpět |
|
|
PopisMateriál:Ocelové provedení:
Aretační kolík kalený:
Třída pevnosti 5.8.
Nerezové provedení:
Aretační kolík nekalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.
Hřibovitý úchyt z tmavošedého termoplastu. Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík nekalený, broušený a bez povrchové úpravy.Upozornění:Tyto aretační kolíky jsou vhodné zejména pro montáž na tenkostěnné díly.
Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu.

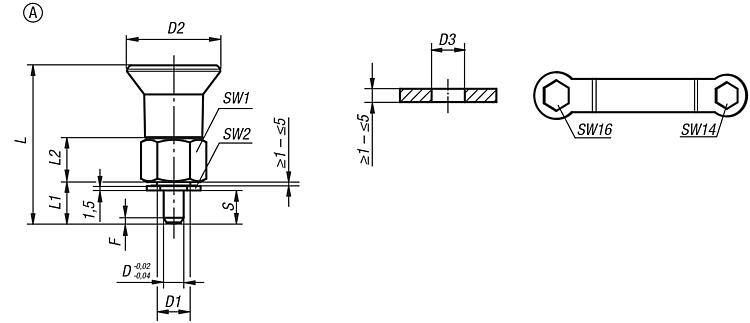

Má-li se zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C.Příslušenství:K utažení našroubovací matice lze jako příslušenství dodat dvojitý očkový klíč.Odkaz na výkres:Provedení A: bez aretační drážky

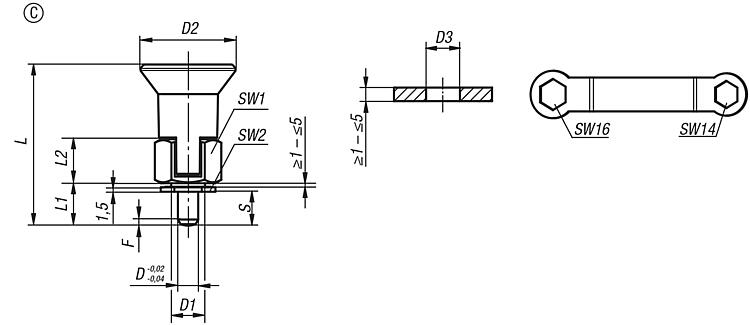

Provedení C: s aretační drážkou StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

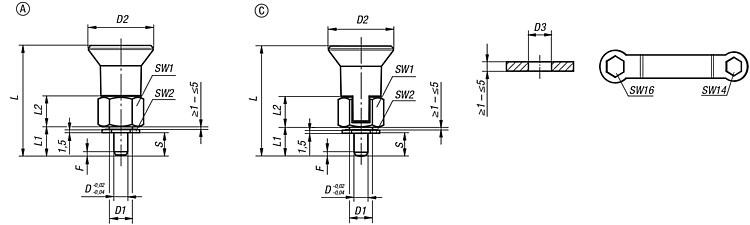

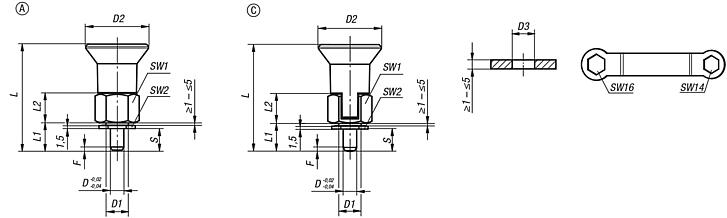

Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli pro tenkostěnné díly, s plastovým hřibovitým úchytem, bez zajišťovací drážky |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | D3 | L | L1 | L2 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
dvojitý očkový klíč
| CAD | Přís. | Cena | Objednat |
|---|
| 03089-31105 | A | ocel | kalená | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | 03089-91416 |  |  | 8,92 € | | | 03089-31206 | A | ocel | kalená | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | 03089-91416 | | | 9,78 € | | | 03089-311105 | A | nerezová ocel | netvrzeno | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | 03089-91416 | | | 13,78 € | | | 03089-311206 | A | nerezová ocel | netvrzeno | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | 03089-91416 | | | 15,42 € | |
|
Aretační čepy z oceli nebo nerezové oceli pro tenkostěnné díly, s plastovým hřibovitým úchytem a zajišťovací drážkou |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | D3 | L | L1 | L2 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
dvojitý očkový klíč
| CAD | Přís. | Cena | Objednat |
|---|
| 03089-33105 | C | ocel | kalená | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | 03089-91416 | | | 12,20 € | | | 03089-33206 | C | ocel | kalená | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | 03089-91416 | | | 12,66 € | | | 03089-313105 | C | nerezová ocel | netvrzeno | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | 03089-91416 | | | 17,34 € | | | 03089-313206 | C | nerezová ocel | netvrzeno | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | 03089-91416 | | | 17,34 € | |
|
| Objednací číslo | Název zboží
| CAD | Přís. | Cena | Objednat |
|---|
| 03089-91416 | DVOJITÝ OČKOVÝ KLÍČ | | | 2,48 € | |
|
|
