03089Prémium - aretační čepy z oceli nebo nerezové oceli, s plastovým... |
zpět |
|
|
PopisMateriál:Ocelové provedení:
Aretační kolík kalený: Třída pevnosti 5.8.
Nerezové provedení:
Aretační kolík kalený:
Závitové pouzdro 1.4305. Aretační kolík 1.4034.
Hřibovitý úchyt z tmavošedého termoplastu. Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.Upozornění:Aretační čepy Prémium se vyznačují svými vyššími nároky na pevnost aretačního čepu a závitového pouzdra. Kromě toho bylo na závitové pouzdro umístěno centrování, které lze využít ke zvýšení přesnosti polohování. Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Při velkém namáhání příčnými silami je třeba využít středící nástavec.Montáž:Při použití centrování pomocí závitového pouzdra se doporučuje zhotovit zalícování na upínacím elementu před vyříznutím závitu.

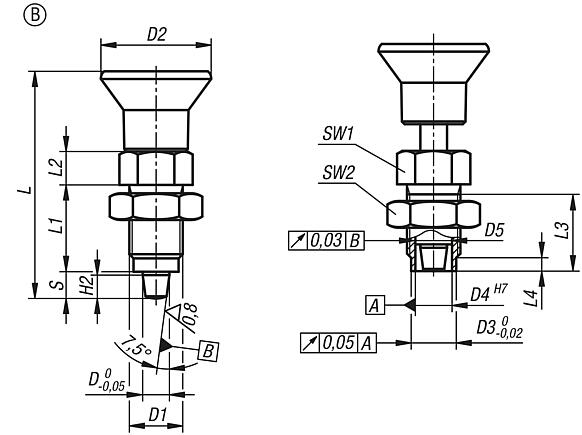

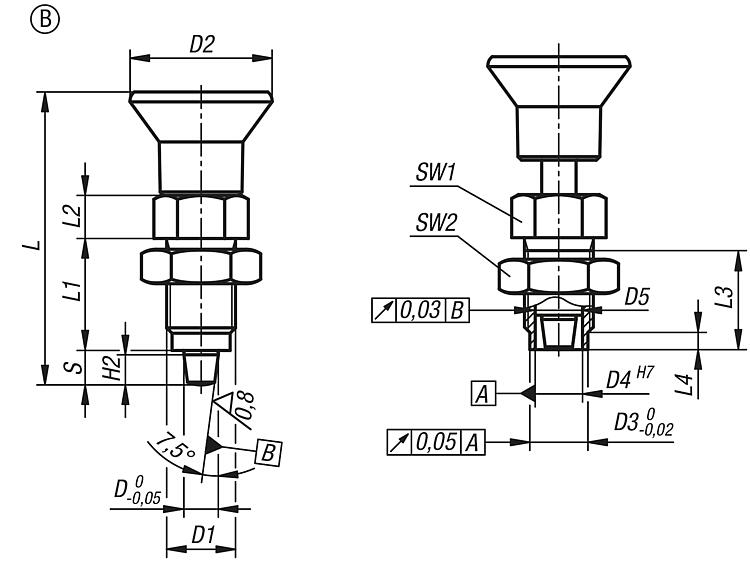

Kuželové dosedací plochy se přizpůsobí pomocí závitového pouzdra a kontramatice.Na vyžádání:Nadstandardní provedení a distanční kroužky.Příslušenství:Vhodné pouzdro kuželové 03089.Odkaz na výkres:Provedení B: bez aretační drážky, s protimaticí

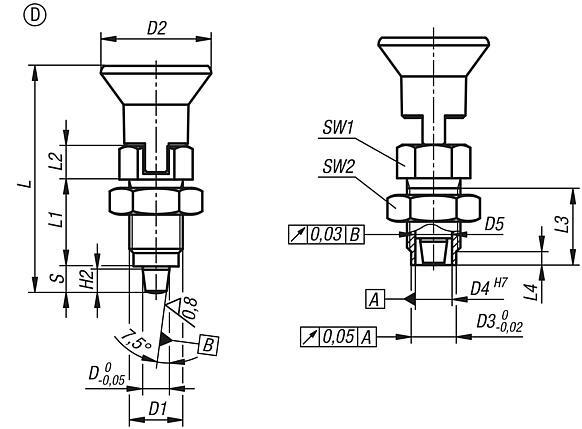

Provedení D: s aretační drážkou, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

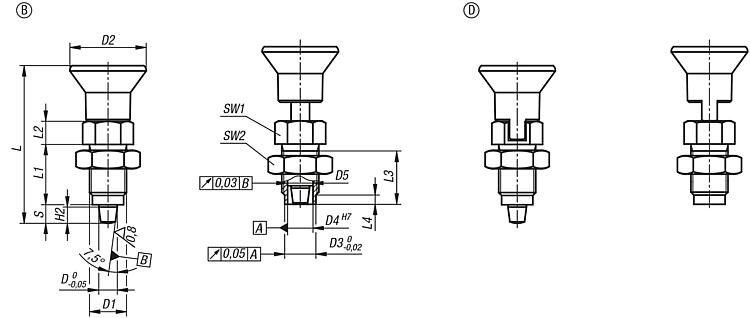

Výkresy (celkový přehled) |
Prémium - aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, kuželovým aretačním čepem a pojistnou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | H2 | Zdvih
S | SW1 | SW2 | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| 03089-52105 | B | ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 |  |  | 18,85 € | | | 03089-52206 | B | ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 20,94 € | | | 03089-52308 | B | ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 27,88 € | | | 03089-52410 | B | ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 36,49 € | | | 03089-502105 | B | nerezová ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 | | | 28,28 € | | | 03089-502206 | B | nerezová ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 31,42 € | | | 03089-502308 | B | nerezová ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 40,41 € | | | 03089-502410 | B | nerezová ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 52,92 € | |
|
Prémium - aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, kuželovým aretačním čepem, zajišťovací drážkou a pojistnou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | H2 | Zdvih
S | SW1 | SW2 | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| 03089-54105 | D | ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 | | | 20,82 € | | | 03089-54206 | D | ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 22,92 € | | | 03089-54308 | D | ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 29,83 € | | | 03089-54410 | D | ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 38,47 € | | | 03089-504105 | D | nerezová ocel | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 | | | 30,23 € | | | 03089-504206 | D | nerezová ocel | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 33,37 € | | | 03089-504308 | D | nerezová ocel | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 42,38 € | | | 03089-504410 | D | nerezová ocel | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 54,90 € | |
|
|
