        Kulové vyrovnávací podložky

Popis zboží/obrázky produktu

PopisMateriál:

Ocel 1.7225. Nerezová ocel 1.4305.

Provedení: Ocel, modře pasivovaná.

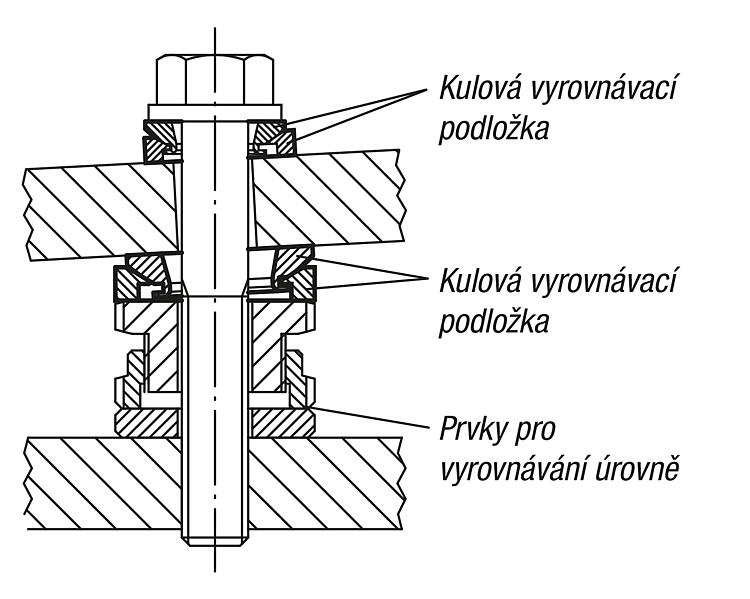

Nerezová ocel, bez povrchové úpravy.Upozornění:Kulová vyrovnávací podložka umožňuje přesné uložení při montáži šikmých opěrných ploch až do úhlu náklonu cca 4°. U šikmých poloh D3 > 1° se pro rovnoměrné opření šroubů jako podklad doporučuje další kulová vyrovnávací podložka. Horní a spodní díl se nemohou rozpadnout, protože jsou zajištěny.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 07460 Kulové vyrovnávací podložky

223 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál základní těleso	H	H1	D	D1	D2	D3	α	Cena
07460-151	ocel	8	5,5	23	8,5	25	15	4°	17,55 €
07460-152	nerezová ocel	8	5,5	23	8,5	25	15	4°	22,63 €
07460-201	ocel	10	6,2	30	13	32	20	4°	19,54 €
07460-202	nerezová ocel	10	6,2	30	13	32	20	4°	24,43 €
07460-301	ocel	12,5	9	40	20	45	30	4°	23,44 €
07460-302	nerezová ocel	12,5	9	40	20	45	30	4°	31,30 €
07460-401	ocel	16	13	52	29	58	38	4°	36,56 €
07460-402	nerezová ocel	16	13	52	29	58	38	4°	45,57 €
07460-501	ocel	20	14	65	36	70	48	4°	54,41 €
07460-502	nerezová ocel	20	14	65	36	70	48	4°	68,36 €
07460-601	ocel	20	14	75	44	80	61	4°	67,68 €
07460-602	nerezová ocel	20	14	75	44	80	61	4°	92,85 €
