万向球带弹簧卡扣

95160

万向球带弹簧卡扣

产品
- 产品概览
  - 输送和移动技术
    - 输送和移动技术
      - 球轴
        万向球带弹簧卡扣

商品描述/产品说明

产品说明材料：钢制镀锌。提示：带弹簧卡扣的万向球可轻松从作用侧安装和拆卸。利用有弹簧卡扣进行固定。容许安装孔有较大公差。
它具备可防止脏污的毛毡密封件。
S = 安装板的最低额定厚度。图纸提示：

1) 负载球
2) 支承球

B 型：镀锌盖罩和壳体，钢制珠
C 型：镀锌盖罩和壳体，不锈钢珠

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 95160 万向球带弹簧卡扣

万向球安装说明及技术参数

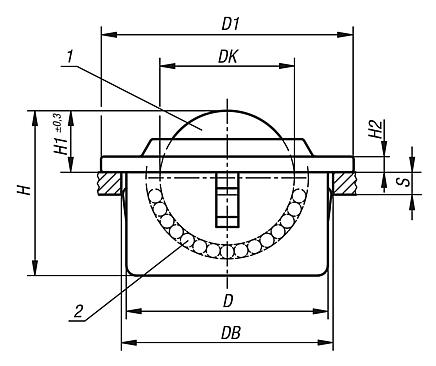

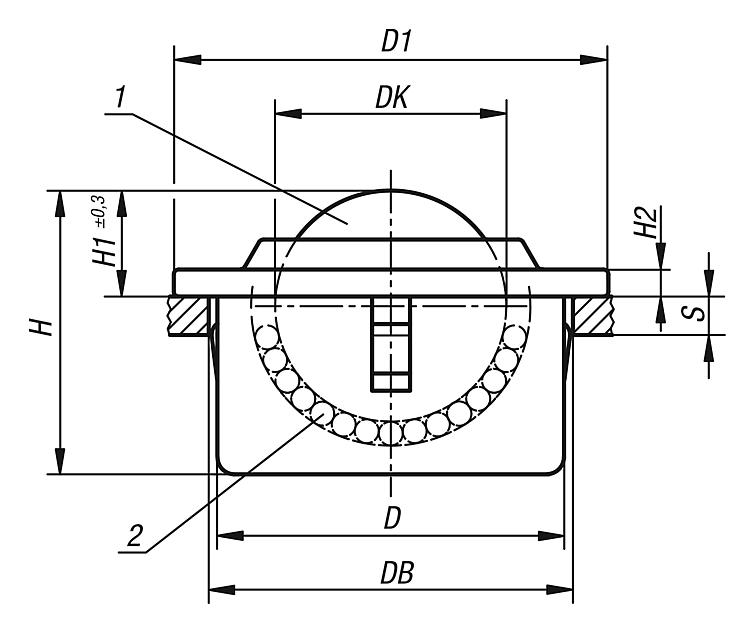

图纸

万向球带弹簧卡扣

商品选择/筛选

订货号	类型	DK	D	D1	安装孔-Ø DB	H	H1	H2	S	额定负载 C（N）	CAD	配件	价格	订购
95160-115	B	15,8	24±0,1	31	25 +0,5	21	9,5	2,8	2	600			根据要求
95160-122	B	22,2	36±0,1	45	37 +0,5	30	9,8	2,8	3	1600			根据要求
95160-130	B	30	45±0,1	55	46 +0,5	37	13,8	4	6	3000			根据要求
95160-215	C	15,8	24±0,1	31	25 +0,5	21	9,5	2,8	2	600			根据要求
95160-222	C	22,2	36±0,1	45	37 +0,5	30	9,8	2,8	3	1600			根据要求
95160-230	C	30	45±0,1	55	46 +0,5	37	13,8	4	6	3000			根据要求
