28080-02不锈钢密封塞套筒，不锈钢顶珠 |
返回 |
|
|
产品说明产品描述：在液压或气动装置的生产过程中，由于工艺原因，需要辅助孔，以便将相应应用所需的所有通道精确地插入工件中。这些辅助孔必须再次完全密封，以确保组件日后能够顺利地运行并承受极高的压力。材料：套筒：不锈钢 1.4305。
顶珠：不锈钢 1.4301。 规格：套筒：亮色。
顶珠：亮色。提示：密封塞用于安全、快速和经济高效地密封流体技术中的孔，例如密封液压装置中的辅助孔。
这些组件配有一个齿形套筒，当球被压入时，齿形套筒膨胀，使组件变宽，直到孔被密封并固定在基材中。这样就形成了可承受最大压力的紧密金属密封。
适用于中低硬度的基材。
组装通常使用设置冲孔手工完成。附件：设置冲孔 28080-90。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

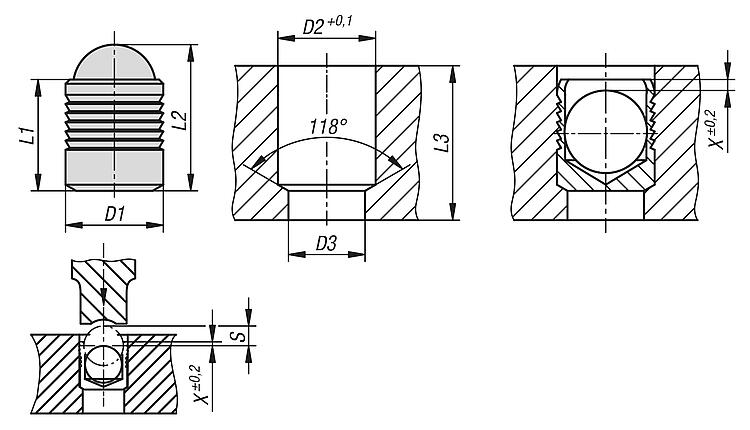

| 订货号 | D1
| D2 | D3
max. | L1 | L2 | L3
min. | S | X | CAD | 配件 | 价格 | 订购 |
|---|
| 28080-02-03022 | 3 | 3 | 2,2 | 3.6 | 4,6 | 3,4 | 1,2 | 0,4 |  | | 根据要求 | | | 28080-02-04022 | 4 | 4 | 3,3 | 4 | 5,2 | 3,8 | 1,5 | 0,2 | | | 根据要求 | | | 28080-02-05022 | 5 | 5 | 4,3 | 5.5 | 7,1 | 5,3 | 2 | 0,4 | | | 根据要求 | | | 28080-02-06022 | 6 | 6 | 5,3 | 6.5 | 8,7 | 6,3 | 2,5 | 0,4 | | | 根据要求 | | | 28080-02-07022 | 7 | 7 | 6,4 | 7.5 | 10,2 | 7,3 | 3 | 0,4 | | | 根据要求 | | | 28080-02-08022 | 8 | 8 | 7,4 | 8.5 | 11,6 | 8,3 | 3,5 | 0,3 | | | 根据要求 | | | 28080-02-09022 | 9 | 9 | 8,4 | 10 | 13,6 | 9,8 | 4 | 0,4 | | | 根据要求 | | | 28080-02-10022 | 10 | 10 | 9,4 | 11 | 15,2 | 10,8 | 4,5 | 0,4 | | | 根据要求 | | | 28080-02-12022 | 12 | 12 | 10,6 | 13 | 17,9 | 12,8 | 5,5 | 0,4 | | | 根据要求 | | | 28080-02-14022 | 14 | 14 | 12,7 | 15 | 20,6 | 14,5 | 6,35 | 0,4 | | | 根据要求 | |
|
|
