22421钢制齿条 齿部淬火，直齿，啮合角 20° |
返回 |
|
|
产品说明材料：钢 1.0503 (C45)。规格：齿部铣削，直齿啮合。
齿部感应淬火至 50 +4 HRC。
啮合角 20°，亮色。提示：齿条适合连续安装。
淬火将制齿精度变为约 10-11。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

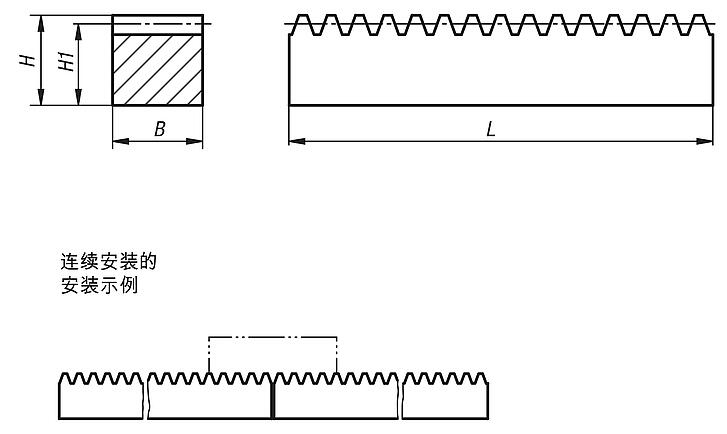

| 订货号 | 模组 | B
| H | H1 | L
额定长度 | L
实际长度 | CAD | 配件 | 价格 | 订购 |
|---|
| 22421-020200X1000 | 2 | 20 | 20 | 18 | 1000 | 1005,31 |  | | 根据要求 | | | 22421-020200X2000 | 2 | 20 | 20 | 18 | 2000 | 2004,34 | | | 根据要求 | | | 22421-025250X1000 | 2,5 | 25 | 25 | 22,5 | 1000 | 1005,31 | | | 根据要求 | | | 22421-025250X2000 | 2,5 | 25 | 25 | 22,5 | 2000 | 2002,77 | | | 根据要求 | | | 22421-030300X1000 | 3 | 30 | 30 | 27 | 1000 | 1008,45 | | | 根据要求 | | | 22421-030300X2000 | 3 | 30 | 30 | 27 | 2000 | 2007,48 | | | 根据要求 | | | 22421-040400X1000 | 4 | 40 | 40 | 36 | 1000 | 1005,31 | | | 根据要求 | | | 22421-040400X2000 | 4 | 40 | 40 | 36 | 2000 | 2010,62 | | | 根据要求 | | | 22421-050500X1000 | 5 | 50 | 50 | 45 | 1000 | 1005,31 | | | 根据要求 | | | 22421-050500X2000 | 5 | 50 | 50 | 45 | 2000 | 2010,62 | | | 根据要求 | | | 22421-060600X1000 | 6 | 60 | 60 | 54 | 1000 | 1017,88 | | | 根据要求 | | | 22421-060600X2000 | 6 | 60 | 60 | 54 | 2000 | 2016,9 | | | 根据要求 | |
|
|
