        钢制伸缩滑轨用于侧方安装，全部伸出，负载能力最大 50 kg

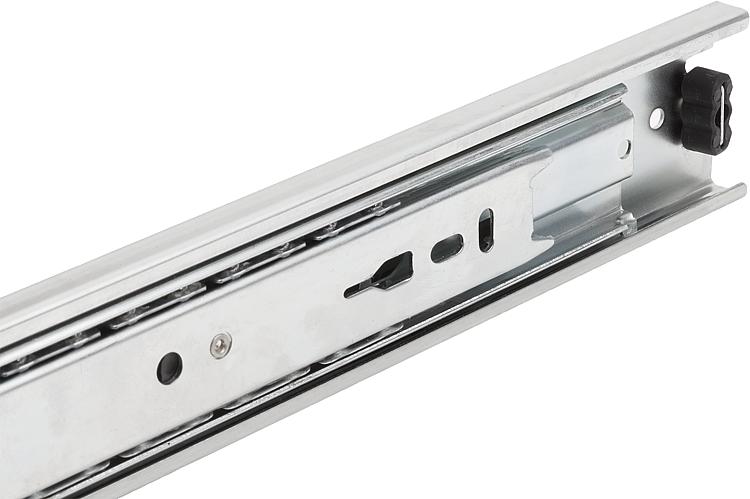

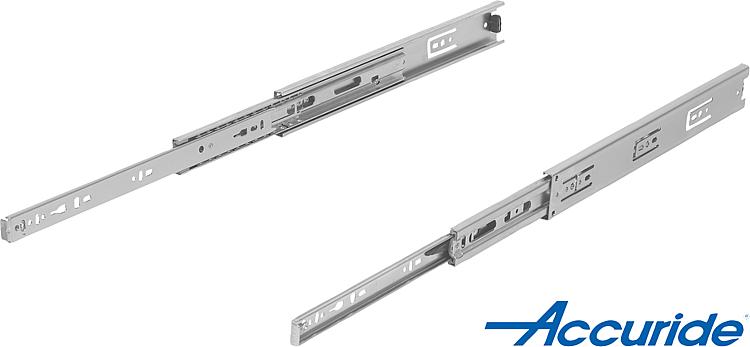

        钢制伸缩滑轨用于侧方安装，全部伸出，负载能力最大 50 kg，D 型

商品描述/产品说明

产品说明材料：钢制轨道。
钢制球轴承保持架。
钢制滚珠。规格：镀锌轨道。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：成对出售。提示：伸缩滑轨全部伸出时，行程与安装长度大概一致，确保操作更加舒适、灵活。操作解锁杆可轻松取出抽屉并与导轨脱离。伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。

不适合水平安装。

固定螺栓的头部高度不可超过 2.5 毫米，否则可能导致与其他轨道部分发生碰撞。

A 型：
通过回拉阻尼，伸缩滑轨在闭合时先缓冲运行，再自行进入末端位置。
指定的负载能力为 80,000 周期时的最大值。

B 型：
轻轻施加压力，伸缩滑轨可自行运行，几乎无噪音。指定的负载能力以 450 mm 轨道距离确定，为 80,000 周期时的最大值。

C 型：
闩锁位于打开和关闭位置。
指定的负载能力以 450 mm 轨道距离确定，为 10,000 或 80,000 周期时的最大值。

D 型：
闩锁位于关闭位置。
指定的负载能力以 450 mm 轨道距离确定，为 80,000 周期时的最大值。

E 型：
通过自动回拉，伸缩滑轨在闭合时先缓冲运行，再自行进入末端位置。
指定的负载能力以 450 mm 轨道距离确定，为 10,000 或 80,000 周期时的最大值。温度范围：A 型：
+10°C 至 +40°C。

B 型：
-20°C 至+70°C。

C 型：
-20°C 至 +70°C。

D 型：
-20°C 至 +70°C。优点：软关闭
推开
自动回拉
闩锁位于打开和关闭位置
前侧快速分离附件：伸缩滑轨钢制安装支架 21335-80图纸提示：

B 型：
1) 21334-15-2040022、21334-15-2050022、
21334-15-2060022、21334-15-2040035、21334-15-2050035 和 21334-15-2060035 无安装孔

C 型：
1) 21334-15-30600、21334-15-30650 和 21334-15-30700 有安装孔
2) 21334-15-30250 无安装孔

D 型：
1) 21334-15-40148、21334-15-40199
和 21334-15-40250 无安装孔
2) 21334-15-40600、21334-15-40650
和 21334-15-40700 有安装孔
3) 21334-15-30600 和 21334-15-30650 无安装孔

E 型：
1) 21334-15-5040027、21334-15-5050027、21334-15-5040041 和 21334-15-5050041 无安装孔

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 21334-15_D 钢制伸缩滑轨用于侧方安装，全部伸出，负载能力最大 50 kg，D 型

289 kB

Technical information for telescopic slides

389 kB

Overview of items telescopic slides

76,9 kB

Installation instruction for telescopic slides 21334-15

15,4 MB

图纸

商品选择/筛选

订货号	类型	形状类型	安装	产品类型	每对负载能力（80,000 个循环） kg	包装形式	价格
21334-15-40148	D	闩锁位于关闭位置	侧面装配	标准型	45	1 件 = 1 对	根据要求
21334-15-40199	D	闩锁位于关闭位置	侧面装配	标准型	46	1 件 = 1 对	根据要求
21334-15-40250	D	闩锁位于关闭位置	侧面装配	标准型	47	1 件 = 1 对	根据要求
21334-15-40300	D	闩锁位于关闭位置	侧面装配	标准型	48	1 件 = 1 对	根据要求
21334-15-40350	D	闩锁位于关闭位置	侧面装配	标准型	49	1 件 = 1 对	根据要求
21334-15-40400	D	闩锁位于关闭位置	侧面装配	标准型	50	1 件 = 1 对	根据要求
21334-15-40450	D	闩锁位于关闭位置	侧面装配	标准型	50	1 件 = 1 对	根据要求
21334-15-40500	D	闩锁位于关闭位置	侧面装配	标准型	50	1 件 = 1 对	根据要求
21334-15-40550	D	闩锁位于关闭位置	侧面装配	标准型	50	1 件 = 1 对	根据要求
21334-15-40600	D	闩锁位于关闭位置	侧面装配	标准型	50	1 件 = 1 对	根据要求
21334-15-40650	D	闩锁位于关闭位置	侧面装配	标准型	49	1 件 = 1 对	根据要求
21334-15-40700	D	闩锁位于关闭位置	侧面装配	标准型	49	1 件 = 1 对	根据要求

订货号	A	A1	A2	A3	A4	A5	A6	A7	A8	A9	A10	A11	A12	B	H	行程 S	L	NLM 附件	价格
21334-15-40148	35	77,2	-	-	-	-	-	-	-	-	-	-	96	12,7	45,7	138	148	-	根据要求
21334-15-40199	35	128	-	-	-	-	60,5	128	-	-	-	-	141	12,7	45,7	203	199	-	根据要求
21334-15-40250	35	128	-	-	-	-	60,5	96	-	-	-	-	192	12,7	45,7	354	250	-	根据要求
21334-15-40300	35	128	224	-	-	-	60,5	96	-	-	-	-	242	12,7	45,7	305	300	-	根据要求
21334-15-40350	35	128	224	-	-	-	60,5	128	-	-	-	-	292	12,7	45,7	356	350	21335-80-0347	根据要求
21334-15-40400	35	128	224	320	-	-	60,5	128	-	-	-	-	342	12,7	45,7	406	400	21335-80-0397	根据要求
21334-15-40450	35	128	224	352	-	-	60,5	128	-	-	320	-	392	12,7	45,7	457	450	21335-80-0447	根据要求
21334-15-40500	35	128	224	416	-	-	60,5	128	-	-	320	-	442	12,7	45,7	508	500	-	根据要求
21334-15-40550	35	128	224	352	448	480	60,5	128	-	-	320	416	492	12,7	45,7	559	550	-	根据要求
21334-15-40600	35	128	224	352	480	-	60,5	128	224	-	416	-	542	12,7	45,7	610	600	-	根据要求
21334-15-40650	35	128	224	352	544	-	60,5	128	224	-	416	544	592	12,7	45,7	660	650	-	根据要求
21334-15-40700	35	128	224	352	544	-	60,5	128	224	288	416	544	642	12,7	45,7	711	700	-	根据要求
