罐形磁铁，材质为 NdFeB

产品
- 产品概览
  - 灵活的标准件系统
    - 磁铁
      - 罐形磁铁，材质为 NdFeB

商品描述/产品说明

产品说明材料：外壳材质为黄铜。
磁芯材质为 NdFeB（钕）。规格：光滑壳体。提示：光滑规格，经屏蔽处理的系统。
钕厚罐形磁铁任何情况下都不得被直接压入铁中，否则会因为磁短路造成吸力的丧失。

直径“D“经打磨处理，配合公差 h6。

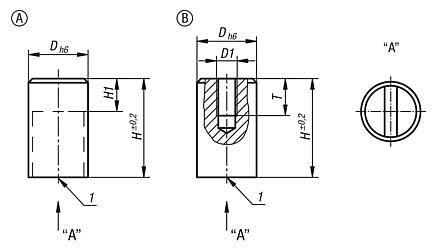

A 型厚罐形磁铁可在不降低吸附力的情况下缩减尺寸“H1"。温度范围：最大 80 °C。装配：磁铁可通过压配，螺纹紧固或粘合进行安装。图纸提示：

1) 附着面

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 09067-10 罐形磁铁，材质为 NdFeB

211 kB

图片（总概述）

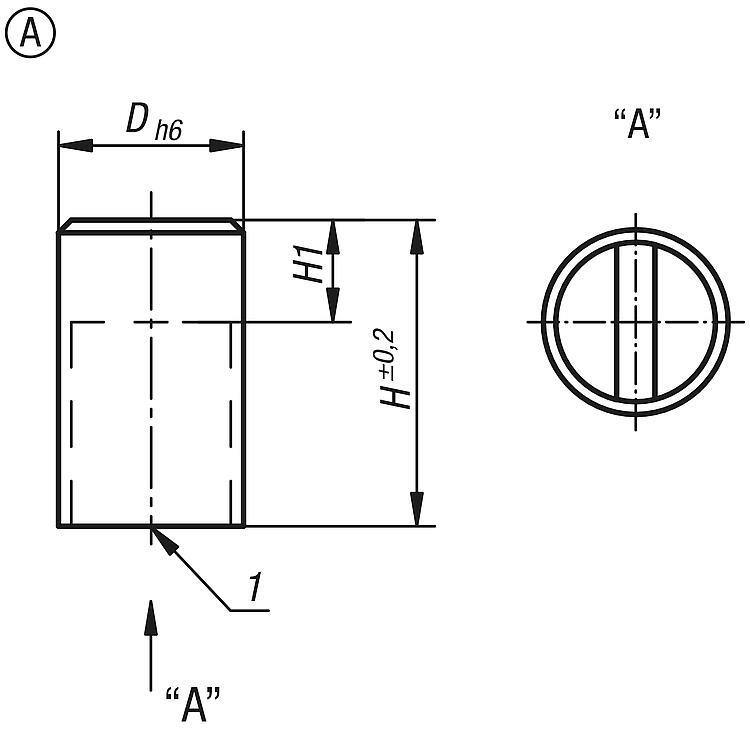

罐形磁铁，材质为 NdFeB, A 型

更多信息

图纸

商品选择/筛选

订货号	类型	D	H	H1	吸力 N	距铁壁距离 mm	价格
09067-10-106	A	6	20	10	10	1,5	根据要求
09067-10-108	A	8	20	10	25	1,5	根据要求
09067-10-110	A	10	20	8	45	2	根据要求
09067-10-113	A	13	20	6	70	2,5	根据要求
09067-10-116	A	16	20	2	150	3	根据要求
09067-10-120	A	20	25	5	280	4	根据要求
09067-10-125	A	25	35	7	450	5	根据要求
09067-10-132	A	32	40	4,5	700	6	根据要求

罐形磁铁，材质为 NdFeB, B 型

更多信息

图纸

商品选择/筛选

订货号	类型	D	D1	H	T	吸力 N	距铁壁距离 mm	价格
09067-10-206	B	6	M3	20	5	10	1,5	根据要求
09067-10-208	B	8	M3	20	5	25	1,5	根据要求
09067-10-210	B	10	M4	20	7	45	2	根据要求
09067-10-213	B	13	M4	20	7	70	2,5	根据要求
09067-10-216	B	16	M4	25	8	150	3	根据要求
09067-10-220	B	20	M6	25	6	280	4	根据要求
09067-10-225	B	25	M6	35	8	450	5	根据要求
09067-10-232	B	32	M6	40	6	700	6	根据要求
