铝制圆盘手轮 带有可旋转的圆柱形手柄
06278-01

铝制圆盘手轮 带有可旋转的圆柱形手柄

返回

商品描述/产品说明

查看/筛选所有商品
产品说明材料:铝制手轮。
圆柱形手柄和黑色热塑性轮毂盖。
钢制圆柱形手柄轴经氧化处理。
埋头螺栓 ISO 4027,钢制,强度等级 45 H,黑色。
规格:黑色或银色的粉末涂层。

带装配孔。
带装配孔和键槽。
带装配孔和十字孔。
带装配孔、键槽和十字孔。
提示:轮辋的径跳和端跳 ≤ 0.4 mm。装配:轮毂盖和可旋转的圆柱形手柄并未安装。安装时,必须将手柄轴拧入安装孔中。
手轮可通过十字销钉或者通过一个圆柱头螺栓 DIN 6912 和一个垫圈 07375 轴向通过键槽连接固定在轴上面。
如果是带横孔的规格,则要通过旋入的埋头螺栓 ISO 4027 进行固定。
附件:07375 沉孔垫圈。
07161 短头内六角螺栓 DIN 6912。
供货范围铝制手轮。
轮毂盖。
可旋转的圆柱形手柄。
埋头螺栓 ISO 4027(带横孔的规格)。
图纸提示:
1) 十字孔相对于键槽偏移 90° 的位置
特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 06278-01 铝制圆盘手轮 带有可旋转的圆柱形手柄 1 MB

图片(总概述)

铝制圆盘手轮 带有可旋转的圆柱形手柄
铝制圆盘手轮 带有可旋转的圆柱形手柄

铝制圆盘手轮,带有可旋转的圆柱形手柄,A 型,带装配孔和十字孔

更多信息

图纸

铝制圆盘手轮,带有可旋转的圆柱形手柄,A 型,带装配孔和十字孔

商品选择/筛选

订货号主体
颜色
类型形状类型AD1

D2D3D4L1L3HH2D7LL2D5CAD配件价格订购
06278-01-0801016黑色A横孔2780102613,9162916,65,5M66839M4 根据要求
06278-01-0801216黑色A横孔2780122613,9162916,66,5M66839M4 根据要求
06278-01-1001016黑色A横孔33100102816173317,55,5M68148M5 根据要求
06278-01-1001216黑色A横孔33100122816173317,56,5M68148M5 根据要求
06278-01-1251216黑色A横孔42125123119,9183618,36,5M69660M6 根据要求
06278-01-1251416黑色A横孔42125143119,9183618,36,5M69660M6 根据要求
06278-01-0801026银色A横孔2780102613,9162916,65,5M66839M4 根据要求
06278-01-0801226银色A横孔2780122613,9162916,66,5M66839M4 根据要求
06278-01-1001026银色A横孔33100102816173317,55,5M68148M5 根据要求
06278-01-1001226银色A横孔33100122816173317,56,5M68148M5 根据要求
06278-01-1251226银色A横孔42125123119,9183618,36,5M69660M6 根据要求
06278-01-1251426银色A横孔42125143119,9183618,36,5M69660M6 根据要求

铝制圆盘手轮,带有可旋转的圆柱形手柄,B 型,带装配孔、键槽和十字孔

更多信息

图纸

铝制圆盘手轮,带有可旋转的圆柱形手柄,B 型,带装配孔、键槽和十字孔
铝制圆盘手轮,带有可旋转的圆柱形手柄,B 型,带装配孔、键槽和十字孔

商品选择/筛选

订货号主体
颜色
类型形状类型AD1

D2D3D4L1L3HH2D7B3
T
LL2D5CAD配件价格订购
06278-01-080101036黑色B带凹槽和十字孔的安装孔2780102613,9162916,65,5M6311,46839M4 根据要求
06278-01-080121046黑色B带凹槽和十字孔的安装孔2780122613,9162916,66,5M6413,86839M4 根据要求
06278-01-100101036黑色B带凹槽和十字孔的安装孔33100102816173317,55,5M6311,48148M5 根据要求
06278-01-100121046黑色B带凹槽和十字孔的安装孔33100122816173317,56,5M6413,88148M5 根据要求
06278-01-125121046黑色B带凹槽和十字孔的安装孔42125123119,9183618,36,5M6413,89660M6 根据要求
06278-01-125141056黑色B带凹槽和十字孔的安装孔42125143119,9183618,36,5M6516,39660M6 根据要求
06278-01-080102036银色B带凹槽和十字孔的安装孔2780102613,9162916,65,5M6311,46839M4 根据要求
06278-01-080122046银色B带凹槽和十字孔的安装孔2780122613,9162916,66,5M6413,86839M4 根据要求
06278-01-100102036银色B带凹槽和十字孔的安装孔33100102816173317,55,5M6311,48148M5 根据要求
06278-01-100122046银色B带凹槽和十字孔的安装孔33100122816173317,56,5M6413,88148M5 根据要求
06278-01-125122046银色B带凹槽和十字孔的安装孔42125123119,9183618,36,5M6413,89660M6 根据要求
06278-01-125142056银色B带凹槽和十字孔的安装孔42125143119,9183618,36,5M6516,39660M6 根据要求

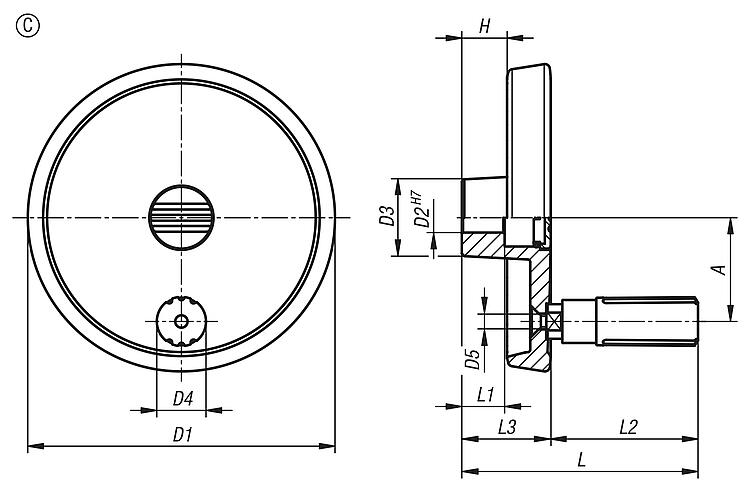

铝制圆盘手轮,带有可旋转的圆柱形手柄,C 型,带装配孔和键槽

更多信息

图纸

铝制圆盘手轮,带有可旋转的圆柱形手柄,C 型,带装配孔和键槽
铝制圆盘手轮,带有可旋转的圆柱形手柄,C 型,带装配孔和键槽

商品选择/筛选

订货号主体
颜色
类型形状类型AD1

D2D3D4L1L3HB3
T
LL2D5CAD配件价格订购
06278-01-08010103黑色C带开槽的定位孔2780102613,9162916,6311,46839M4 根据要求
06278-01-08012104黑色C带开槽的定位孔2780122613,9162916,6413,86839M4 根据要求
06278-01-10010103黑色C带开槽的定位孔33100102816173317,5311,48148M5 根据要求
06278-01-10012104黑色C带开槽的定位孔33100122816173317,5413,88148M5 根据要求
06278-01-12512104黑色C带开槽的定位孔42125123119,9183618,3413,89660M6 根据要求
06278-01-12514105黑色C带开槽的定位孔42125143119,9183618,3516,39660M6 根据要求
06278-01-08010203银色C带开槽的定位孔2780102613,9162916,6311,46839M4 根据要求
06278-01-08012204银色C带开槽的定位孔2780122613,9162916,6413,86839M4 根据要求
06278-01-10010203银色C带开槽的定位孔33100102816173317,5311,48148M5 根据要求
06278-01-10012204银色C带开槽的定位孔33100122816173317,5413,88148M5 根据要求
06278-01-12512204银色C带开槽的定位孔42125123119,9183618,3413,89660M6 根据要求
06278-01-12514205银色C带开槽的定位孔42125143119,9183618,3516,39660M6 根据要求

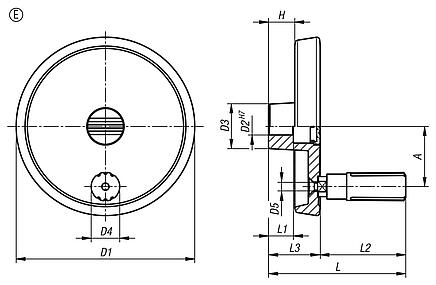

铝制圆盘手轮,带有可旋转的圆柱形手柄,E 型,带装配孔

更多信息

图纸

铝制圆盘手轮,带有可旋转的圆柱形手柄,E 型,带装配孔

商品选择/筛选

订货号主体
颜色
类型形状类型AD1

D2D3D4L1L3HLL2D5CAD配件价格订购
06278-01-080101黑色E带定位孔2780102613,9162916,66839M4 根据要求
06278-01-080121黑色E带定位孔2780122613,9162916,66839M4 根据要求
06278-01-100101黑色E带定位孔33100102816173317,58148M5 根据要求
06278-01-100121黑色E带定位孔33100122816173317,58148M5 根据要求
06278-01-125121黑色E带定位孔42125123119,9183618,39660M6 根据要求
06278-01-125141黑色E带定位孔42125143119,9183618,39660M6 根据要求
06278-01-080102银色E带定位孔2780102613,9162916,66839M4 根据要求
06278-01-080122银色E带定位孔2780122613,9162916,66839M4 根据要求
06278-01-100102银色E带定位孔33100102816173317,58148M5 根据要求
06278-01-100122银色E带定位孔33100122816173317,58148M5 根据要求
06278-01-125122银色E带定位孔42125123119,9183618,39660M6 根据要求
06278-01-125142银色E带定位孔42125143119,9183618,39660M6 根据要求
