不带手柄的双辐铝制手轮
06276-10

不带手柄的双辐铝制手轮

返回

商品描述/产品说明

查看/筛选所有商品
产品说明材料:铝制手轮。
热塑性轮毂盖,黑色。
埋头螺栓 ISO 4027,钢制,强度等级 45 H,黑色。
规格:黑色或银色的粉末涂层。

带装配孔。
带装配孔和键槽。
带装配孔和十字孔。
带装配孔、键槽和十字孔。
提示:轮辋的径跳和端跳 ≤ 0.4 mm。装配:轮毂盖并未安装。
手轮可通过十字销钉或者通过一个圆柱头螺栓 DIN 6912 和一个垫圈 07375 轴向通过键槽连接固定在轴上面。
如果是带横孔的规格,则要通过旋入的埋头螺栓 ISO 4027 进行固定。
附件:07375 沉孔垫圈。
07161 短头内六角螺栓 DIN 6912。
供货范围铝制手轮。
轮毂盖。
埋头螺栓 ISO 4027(带横孔的规格)。
图纸提示:
1) 十字孔相对于键槽偏移 90° 的位置
特点:
RoHS
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 06276-10 不带手柄的双辐铝制手轮 844 kB

图片(总概述)

不带手柄的双辐铝制手轮
不带手柄的双辐铝制手轮

双辐式铝制手轮,无手柄,A 型,带装配孔和十字孔

更多信息

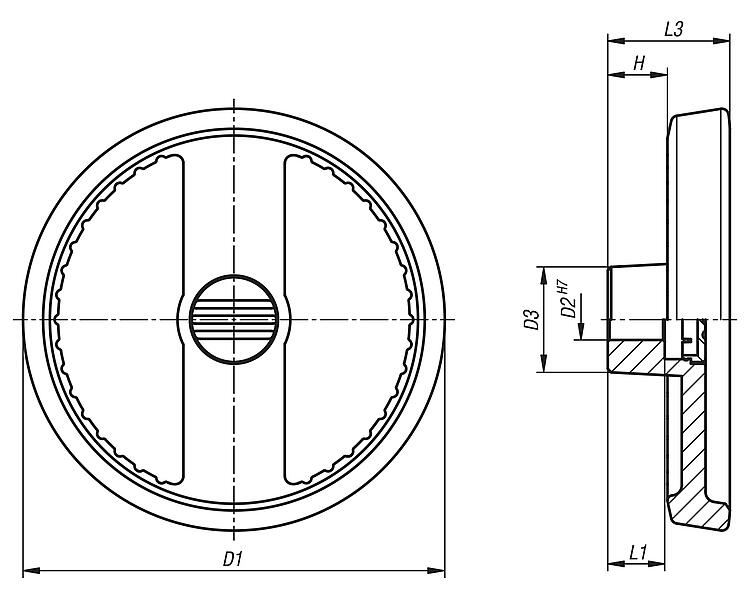

图纸

双辐式铝制手轮,无手柄,A 型,带装配孔和十字孔

商品选择/筛选

订货号主体
颜色
类型形状类型D1

D2D3L1L3HH2D7CAD配件价格订购
06276-10-1251216黑色A横孔1251231183617,66,5M6 根据要求
06276-10-1251416黑色A横孔1251431183617,66,5M6 根据要求
06276-10-1601416黑色A横孔1601436204019,46,5M6 根据要求
06276-10-1601616黑色A横孔1601636204019,48M6 根据要求
06276-10-1251226银色A横孔1251231183617,66,5M6 根据要求
06276-10-1251426银色A横孔1251431183617,66,5M6 根据要求
06276-10-1601426银色A横孔1601436204019,46,5M6 根据要求
06276-10-1601626银色A横孔1601636204019,48M6 根据要求

双辐式铝制手轮,无手柄,B 型,带装配孔、键槽和十字孔

更多信息

图纸

双辐式铝制手轮,无手柄,B 型,带装配孔、键槽和十字孔
双辐式铝制手轮,无手柄,B 型,带装配孔、键槽和十字孔

商品选择/筛选

订货号主体
颜色
类型形状类型D1

D2D3L1L3HH2D7B3
T
CAD配件价格订购
06276-10-125121046黑色B带凹槽和十字孔的安装孔1251231183617,66,5M6413,8 根据要求
06276-10-125141056黑色B带凹槽和十字孔的安装孔1251431183617,66,5M6516,3 根据要求
06276-10-160141056黑色B带凹槽和十字孔的安装孔1601436204019,46,5M6516,3 根据要求
06276-10-160161056黑色B带凹槽和十字孔的安装孔1601636204019,48M6518,3 根据要求
06276-10-125122046银色B带凹槽和十字孔的安装孔1251231183617,66,5M6413,8 根据要求
06276-10-125142056银色B带凹槽和十字孔的安装孔1251431183617,66,5M6516,3 根据要求
06276-10-160142056银色B带凹槽和十字孔的安装孔1601436204019,46,5M6516,3 根据要求
06276-10-160162056银色B带凹槽和十字孔的安装孔1601636204019,48M6518,3 根据要求

双辐式铝制手轮,无手柄,C 型,带装配孔和键槽

更多信息

图纸

双辐式铝制手轮,无手柄,C 型,带装配孔和键槽
双辐式铝制手轮,无手柄,C 型,带装配孔和键槽

商品选择/筛选

订货号主体
颜色
类型形状类型D1

D2D3L1L3HB3
T
CAD配件价格订购
06276-10-12512104黑色C带开槽的定位孔1251231183617,6413,8 根据要求
06276-10-12514105黑色C带开槽的定位孔1251431183617,6516,3 根据要求
06276-10-16014105黑色C带开槽的定位孔1601436204019,4516,3 根据要求
06276-10-16016105黑色C带开槽的定位孔1601636204019,4518,3 根据要求
06276-10-12512204银色C带开槽的定位孔1251231183617,6413,8 根据要求
06276-10-12514205银色C带开槽的定位孔1251431183617,6516,3 根据要求
06276-10-16014205银色C带开槽的定位孔1601436204019,4516,3 根据要求
06276-10-16016205银色C带开槽的定位孔1601636204019,4518,3 根据要求

双辐式铝制手轮,无手柄,E 型,带装配孔

更多信息

图纸

双辐式铝制手轮,无手柄,E 型,带装配孔

商品选择/筛选

订货号主体
颜色
类型形状类型D1

D2D3L1L3HCAD配件价格订购
06276-10-125121黑色E带定位孔1251231183617,6 根据要求
06276-10-125141黑色E带定位孔1251431183617,6 根据要求
06276-10-160141黑色E带定位孔1601436204019,4 根据要求
06276-10-160161黑色E带定位孔1601636204019,4 根据要求
06276-10-125122银色E带定位孔1251231183617,6 根据要求
06276-10-125142银色E带定位孔1251431183617,6 根据要求
06276-10-160142银色E带定位孔1601436204019,4 根据要求
06276-10-160162银色E带定位孔1601636204019,4 根据要求
