液压转角夹具双 / 单作用，带有弹簧复位

04368-20

液压转角夹具双 / 单作用，带有弹簧复位

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 转角夹具夹具压板
        液压转角夹具双 / 单作用，带有弹簧复位

商品描述/产品说明

产品说明产品描述：转角夹具为夹紧装置而设计，在拆卸或插入时，夹紧点必须保持灵活。转角夹具可用作单作用或双作用式拉力气缸。转角夹具有三种外壳类型以及不同的操作模式可供选择。夹紧运动是由叠加的旋转和提升运动启动。实际夹紧行程则以线性运动的方式进行。有大量左旋或右旋角度为 90° 的型号可供选择。转角夹具经久耐用，因为其具有防止切屑的金属刮刀，并且过载保护系统还可以在摆动过程受阻时保护摆动机构免受损坏。材料：钢制外壳和活塞。
密封件 NBR。规格：外壳经氧化处理。
活塞经硬化处理。提示：如果超过转角夹具允许的体积流量，则必须插入单向流量控制阀。

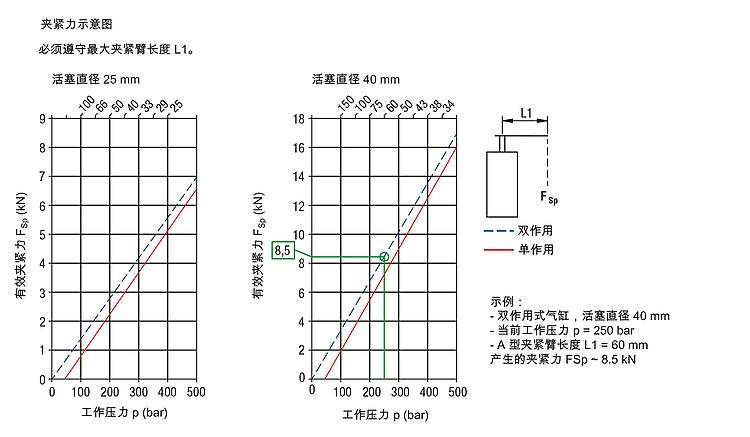

转角夹具的允许工作压力取决于夹紧臂的长度。
安装夹紧臂时，必须将其固定到位，以免损坏转角夹具的滚珠导轨。
根据通风连接的情况，烧结过滤器必须用单作用式转角夹具上的螺塞来代替。

转角夹具的夹紧臂不包括在交付范围内。

遵守安全说明。使用说明：- 螺纹连接头。
- O 型环法兰连接。
- 钻孔通道。技术参数：最大工作压力：500 bar。装配：参见安装轮廓。优点：- 集成的金属刮刀。
- 集成过载保护。
- 对工件无碰撞接触。
- 多种型号。
- 通过各种连接方式进行压力供应。根据要求：更大的活塞直径和冲程，更多的旋转角度和夹紧臂，各种夹紧臂存放架，带有位置控制。附件：转角夹具 04368-30 的夹紧臂。供货范围包含 1 个用于夹紧臂存放架的螺钉或螺母。图纸提示：

A 型：法兰位于顶部
B 型：法兰位于底部
C 型：旋入式螺纹

1) 安装轮廓
2) 参见附件
3) 在单作用式气缸中，连接处配有内置烧结过滤器
4) 向左摆动
5) 向右摆动
6) 夹紧
7) 使用单作用气缸进行释放或排气

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04368-20 液压转角夹具双 / 单作用，带有弹簧复位

液压转角夹具辅助工具的选择

液压夹紧元件的技术说明

图片（总概述）

液压转角夹具双 / 单作用，带有弹簧复位

液压转角夹具双 / 单作用，带有弹簧复位

液压转角夹具双 / 单作用，带有弹簧复位

液压转角夹具，双 / 单作用，带有弹簧复位，A 型，法兰位于顶部

图纸

液压转角夹具，双 / 单作用，带有弹簧复位，A 型，法兰位于顶部

商品选择/筛选

订货号	类型	形状类型	连接方式	旋转方向	活塞直径	行程	B	B1	B2	B3	D	D1	D2	D3	D4	D8	G	G1	H	H1	H2	CAD	配件	价格	订购
04368-20-25101404190111	A	双作用	-	右	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57			根据要求
04368-20-25101404190211	A	双作用	-	左	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57			根据要求
04368-20-25251404190111	A	双作用	-	右	25	25	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	158,5	94	73			根据要求
04368-20-25251404190211	A	双作用	-	左	25	25	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	158,5	94	73			根据要求
04368-20-40131404190111	A	双作用	-	右	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66			根据要求
04368-20-40131404190211	A	双作用	-	左	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66			根据要求
04368-20-40251404190111	A	双作用	-	右	40	25	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	173,5	107	79			根据要求
04368-20-40251404190211	A	双作用	-	左	40	25	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	173,5	107	79			根据要求
04368-20-25102404190111	A	单作用	-	右	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57			根据要求
04368-20-25102404190211	A	单作用	-	左	25	10	50	37	28	32	44,8	23,5	20	11	6,6	45	M18x1,5	M6	126,5	78	57			根据要求
04368-20-40132404190111	A	单作用	-	右	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66			根据要求
04368-20-40132404190211	A	单作用	-	左	40	13	63	48	41	46	59,8	33,5	32	15	9	60	M28x1,5	M8	147,5	94	66			根据要求

订货号	类型	H3	H4	H5	H6	H7	H8	L	L1	L2	L3	L4	L5	SW	体积流量最大值 (cm³/s)	需油量 / 行程 (cm³)	需油量 / 回程 (cm³)	CAD	配件	价格	订购
04368-20-25101404190111	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	8,8			根据要求
04368-20-25101404190211	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	8,8			根据要求
04368-20-25251404190111	A	34	14	9	18	10	25	70	26,5	20	30	17	26,5	27	3,2	6	17			根据要求
04368-20-25251404190211	A	34	14	9	18	10	25	70	26,5	20	30	17	26,5	27	3,2	6	17			根据要求
04368-20-40131404190111	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	27,7			根据要求
04368-20-40131404190211	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	27,7			根据要求
04368-20-40251404190111	A	40	14	10	19	10	25	85	34,5	27	38	24	31	40	10	16	44			根据要求
04368-20-40251404190211	A	40	14	10	19	10	25	85	34,5	27	38	24	31	40	10	16	44			根据要求
04368-20-25102404190111	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	-			根据要求
04368-20-25102404190211	A	34	14	9	18	8	10	70	26,5	20	30	17	26,5	27	3,2	3,2	-			根据要求
04368-20-40132404190111	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	-			根据要求
04368-20-40132404190211	A	40	14	10	19	9	13	85	34,5	27	38	24	31	40	10	10	-			根据要求

液压转角夹具，双 / 单作用，带有弹簧复位，B 型，法兰位于底部

图纸

液压转角夹具，双 / 单作用，带有弹簧复位，B 型，法兰位于底部

商品选择/筛选

订货号	类型	形状类型	连接方式	旋转方向	活塞直径	行程	B	B1	D1	D2	D4	G	G1	H	H2	CAD	配件	价格	订购
04368-20-25101105190111	B	双作用	螺纹连接	右	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-25101205190111	B	双作用	o 型环法兰连接	右	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-25101105190211	B	双作用	螺纹连接	左	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-25101205190211	B	双作用	o 型环法兰连接	左	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-25251105190111	B	双作用	螺纹连接	右	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5			根据要求
04368-20-25251205190111	B	双作用	o 型环法兰连接	右	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5			根据要求
04368-20-25251105190211	B	双作用	螺纹连接	左	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5			根据要求
04368-20-25251205190211	B	双作用	o 型环法兰连接	左	25	25	45	30	23,5	20	6,5	M18x1,5	M45x1,5	158,5	137,5			根据要求
04368-20-40131105190111	B	双作用	螺纹连接	右	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求
04368-20-40131205190111	B	双作用	o 型环法兰连接	右	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求
04368-20-40131105190211	B	双作用	螺纹连接	左	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求
04368-20-40131205190211	B	双作用	o 型环法兰连接	左	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求
04368-20-40251105190111	B	双作用	螺纹连接	右	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5			根据要求
04368-20-40251205190111	B	双作用	o 型环法兰连接	右	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5			根据要求
04368-20-40251105190211	B	双作用	螺纹连接	左	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5			根据要求
04368-20-40251205190211	B	双作用	o 型环法兰连接	左	40	25	63	44	33,5	32	8,5	M28x1,5	M60x1,5	173,5	145,5			根据要求
04368-20-25102105190111	B	单作用	螺纹连接	右	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-25102205190111	B	单作用	o 型环法兰连接	右	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-25102105190211	B	单作用	螺纹连接	左	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-25102205190211	B	单作用	o 型环法兰连接	左	25	10	45	30	23,5	20	6,5	M18x1,5	M45x1,5	126,5	105,5			根据要求
04368-20-40132105190111	B	单作用	螺纹连接	右	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求
04368-20-40132205190111	B	单作用	o 型环法兰连接	右	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求
04368-20-40132105190211	B	单作用	螺纹连接	左	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求
04368-20-40132205190211	B	单作用	o 型环法兰连接	左	40	13	63	44	33,5	32	8,5	M28x1,5	M60x1,5	147,5	119,5			根据要求

订货号	类型	H4	H5	H7	H8	H9	H10	L	L6	L7	SW	体积流量最大值 (cm³/s)	需油量 / 行程 (cm³)	需油量 / 回程 (cm³)	CAD	配件	价格	订购
04368-20-25101105190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8			根据要求
04368-20-25101205190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8			根据要求
04368-20-25101105190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8			根据要求
04368-20-25101205190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	8,8			根据要求
04368-20-25251105190111	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17			根据要求
04368-20-25251205190111	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17			根据要求
04368-20-25251105190211	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17			根据要求
04368-20-25251205190211	B	11	9	10	25	100,5	5	65	50	15	27	3,2	6	17			根据要求
04368-20-40131105190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7			根据要求
04368-20-40131205190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7			根据要求
04368-20-40131105190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7			根据要求
04368-20-40131205190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	27,7			根据要求
04368-20-40251105190111	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44			根据要求
04368-20-40251205190111	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44			根据要求
04368-20-40251105190211	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44			根据要求
04368-20-40251205190211	B	11	10	10	25	107,5	6	85	65	28	40	10	16	44			根据要求
04368-20-25102105190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-			根据要求
04368-20-25102205190111	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-			根据要求
04368-20-25102105190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-			根据要求
04368-20-25102205190211	B	11	9	8	10	84,5	5	65	50	15	27	3,2	3,2	-			根据要求
04368-20-40132105190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-			根据要求
04368-20-40132205190111	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-			根据要求
04368-20-40132105190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-			根据要求
04368-20-40132205190211	B	11	10	9	13	94,5	6	85	65	28	40	10	10	-			根据要求

液压转角夹具，双 / 单作用，带有弹簧复位，C 型，具有旋入式螺纹

图纸

液压转角夹具，双 / 单作用，带有弹簧复位，C 型，具有旋入式螺纹

商品选择/筛选

订货号	类型	形状类型	连接方式	旋转方向	活塞直径	行程	D	D1	D2	D5	D6	D7	D9	G	G1	H	H2	CAD	配件	价格	订购
04368-20-25101306190111	C	双作用	钻孔通道	右	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91			根据要求
04368-20-25101306190211	C	双作用	钻孔通道	左	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91			根据要求
04368-20-40131306190111	C	双作用	钻孔通道	右	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124			根据要求
04368-20-40131306190211	C	双作用	钻孔通道	左	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124			根据要求
04368-20-25102306190111	C	单作用	钻孔通道	右	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91			根据要求
04368-20-25102306190211	C	单作用	钻孔通道	左	25	10	42	23,5	20	52	42	44	5	M18x1,5	M45x1,5	112	91			根据要求
04368-20-40132306190111	C	单作用	钻孔通道	右	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124			根据要求
04368-20-40132306190211	C	单作用	钻孔通道	左	40	13	55	33,5	32	64	55	57	5	M28x1,5	M60x1,5	152	124			根据要求

订货号	类型	H5	H7	H8	H9	H11	H12	H13	H14	H15	H16	H17	SW	SW1	体积流量最大值 (cm³/s)	需油量 / 行程 (cm³)	需油量 / 回程 (cm³)	CAD	配件	价格	订购
04368-20-25101306190111	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	8,8			根据要求
04368-20-25101306190211	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	8,8			根据要求
04368-20-40131306190111	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	27,7			根据要求
04368-20-40131306190211	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	27,7			根据要求
04368-20-25102306190111	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	-			根据要求
04368-20-25102306190211	C	9	8	10	70	53	41	37	24	20	10,5	8	27	46	3,2	3,2	-			根据要求
04368-20-40132306190111	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	-			根据要求
04368-20-40132306190211	C	10	9	13	99	66	46,5	41,5	29	24	12,5	10	40	55	10	10	-			根据要求
