ECO 钢制或不锈钢短型锁紧柱塞，带塑料蘑菇头把手和锁紧螺母

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        ECO 钢制或不锈钢短型锁紧柱塞，带塑料蘑菇头把手
        ECO 钢制或不锈钢短型锁紧柱塞，带塑料蘑菇头把手和锁紧螺母

商品描述/产品说明

产品说明材料：

钢制规格：
易切削钢螺纹套筒和柱塞顶销。
锁销 1.4305.

不锈钢规格：
螺纹套筒和锁销 1.4305.

热塑性塑料孔眼把手。

规格：钢制规格：
螺纹套筒，蓝色钝化处理。
未经硬化处理顶销，亮色。

不锈钢规格：
亮色螺纹套筒。
未经硬化处理顶销，亮色。

黑灰色 RAL7021 蘑菇头把手。
提示：在安装过程中，必须遵守规定的最大拧紧扭矩。根据要求：特殊类型。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

03093_B_Datasheet_32544--zh

184 kB

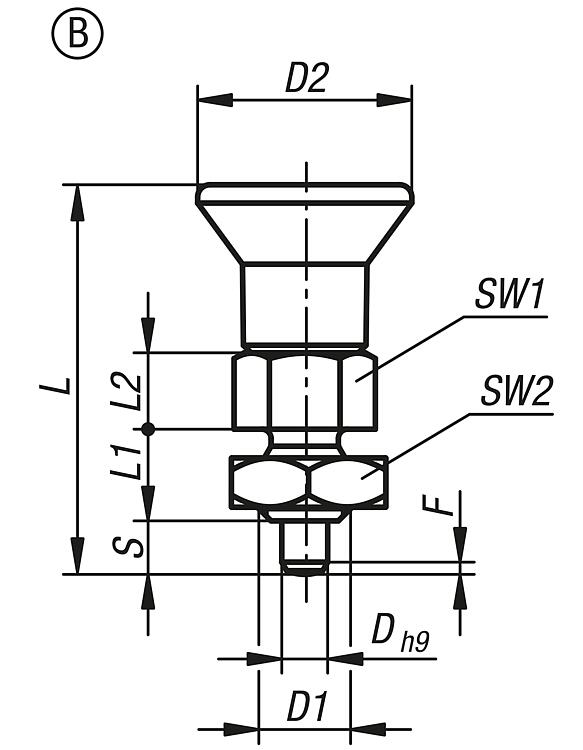

图纸

商品选择/筛选

订货号	类型	主体材料	D	D1	D2	L	L1	L2	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	锁紧扭矩 max. Nm	价格
03090-02004060	B	钢制	4	M6	18	29,5	6	6	4	10	10	1	3,5	9	2	根据要求
03090-02004061	B	钢制	4	M6x0,75	18	29,5	6	6	4	10	10	1	3,5	9	2	根据要求
03090-02004080	B	钢制	4	M8	18	29,5	6	6	4	10	13	1	3,5	9	2	根据要求
03090-02004081	B	钢制	4	M8x1	18	29,5	6	6	4	10	13	1	3,5	9	2	根据要求
03090-02105080	B	钢制	5	M8	21	34,5	8	7	5	13	13	1,3	6	12	7	根据要求
03090-02105081	B	钢制	5	M8x1	21	34,5	8	7	5	13	13	1,3	6	12	7	根据要求
03090-02105100	B	钢制	5	M10	21	34,5	8	7	5	13	17	1,3	6	12	7	根据要求
03090-02105101	B	钢制	5	M10x1	21	34,5	8	7	5	13	17	1,3	6	12	7	根据要求
03090-02206100	B	钢制	6	M10	25	41,7	10	8	6	14	17	1,8	6	12	15	根据要求
03090-02206101	B	钢制	6	M10x1	25	41,7	10	8	6	14	17	1,8	6	12	15	根据要求
03090-02206120	B	钢制	6	M12	25	41,7	10	8	6	14	19	1,8	6	12	15	根据要求
03090-02206121	B	钢制	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	12	15	根据要求
03090-02308120	B	钢制	8	M12	33	54	12	10	8	19	19	2,3	6	13	20	根据要求
03090-02308121	B	钢制	8	M12x1,5	33	54	12	10	8	19	19	2,3	6	13	20	根据要求
03090-02308160	B	钢制	8	M16	33	54	12	10	8	19	24	2,3	6	13	20	根据要求
03090-02308161	B	钢制	8	M16x1,5	33	54	12	10	8	19	24	2,3	6	13	20	根据要求
03090-02903060	B	钢制	3	M6	14	25,5	6	5	3,5	8	10	0,8	3,5	8	2	根据要求
03090-02903061	B	钢制	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3,5	8	2	根据要求
03090-12004060	B	不锈钢	4	M6	18	29,5	6	6	4	10	10	1	3,5	9	2	根据要求
03090-12004061	B	不锈钢	4	M6x0,75	18	29,5	6	6	4	10	10	1	3,5	9	2	根据要求
03090-12004080	B	不锈钢	4	M8	18	29,5	6	6	4	10	13	1	3,5	9	2	根据要求
03090-12004081	B	不锈钢	4	M8x1	18	29,5	6	6	4	10	13	1	3,5	9	2	根据要求
03090-12105080	B	不锈钢	5	M8	21	34,5	8	7	5	13	13	1,3	6	12	7	根据要求
03090-12105081	B	不锈钢	5	M8x1	21	34,5	8	7	5	13	13	1,3	6	12	7	根据要求
03090-12105100	B	不锈钢	5	M10	21	34,5	8	7	5	13	17	1,3	6	12	7	根据要求
03090-12105101	B	不锈钢	5	M10x1	21	34,5	8	7	5	13	17	1,3	6	12	7	根据要求
03090-12206100	B	不锈钢	6	M10	25	41,7	10	8	6	14	17	1,8	6	12	15	根据要求
03090-12206101	B	不锈钢	6	M10x1	25	41,7	10	8	6	14	17	1,8	6	12	15	根据要求
03090-12206120	B	不锈钢	6	M12	25	41,7	10	8	6	14	19	1,8	6	12	15	根据要求
03090-12206121	B	不锈钢	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	12	15	根据要求
03090-12308120	B	不锈钢	8	M12	33	54	12	10	8	19	19	2,3	6	13	20	根据要求
03090-12308121	B	不锈钢	8	M12x1,5	33	54	12	10	8	19	19	2,3	6	13	20	根据要求
03090-12308160	B	不锈钢	8	M16	33	54	12	10	8	19	24	2,3	6	13	20	根据要求
03090-12308161	B	不锈钢	8	M16x1,5	33	54	12	10	8	19	24	2,3	6	13	20	根据要求
03090-12903060	B	不锈钢	3	M6	14	25,5	6	5	3,5	8	10	0,8	3,5	8	2	根据要求
03090-12903061	B	不锈钢	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	3,5	8	2	根据要求
