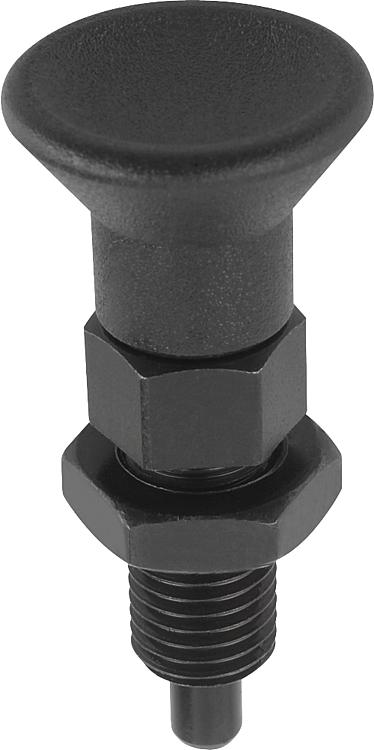

钢制或不锈钢锁紧柱栓,带塑料蘑菇头把手和加长柱塞顶销,无拔出锁槽,带锁紧螺母
03089_B

钢制或不锈钢锁紧柱栓,带塑料蘑菇头把手和加长柱塞顶销,无拔出锁槽,带锁紧螺母

返回

商品描述/产品说明

产品说明材料:

钢制规格:
易切削钢螺纹套筒和柱塞顶销。

不锈钢规格:
螺纹套筒 1.4305.
柱塞顶销经硬化处理 1.4034.
柱塞顶销未经硬化处理 1.4305.

热塑性塑料蘑菇头把手。

规格:钢制规格:
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格:
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理,亮色。
柱塞顶销未经硬化并打磨处理,亮色。

黑灰色 RAL7021 热塑性塑料蘑菇头把手。
提示:分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。根据要求:特殊类型。
下载此处为收集信息的 PDF:

查找 CAD 数据?请直接在产品列表中查找。
 Datasheet 03089_B 钢制或不锈钢锁紧柱栓,带塑料蘑菇头把手和加长柱塞顶销,无拔出锁槽,带锁紧螺母 164 kB

图纸

钢制或不锈钢锁紧柱栓,带塑料蘑菇头把手和加长柱塞顶销,无拔出锁槽,带锁紧螺母

商品概述(精简)

商品选择/筛选
订货号
钢制
经硬化处理
订货号
不锈钢
经硬化处理
订货号
不锈钢
未硬化处理
类型D

D1D2LL1L2L3行程
S
SW1SW2Fx30°初始位置
弹簧弹力
F1 约 N
终点位置
弹簧弹力
F2 约 N
筛选
03089-2290303089-20290303089-212903B3M6x0,7514331251058100,84,512
03089-2200403089-20200403089-212004B4M8x11840,515613610131615
03089-2210503089-20210503089-212105B5M10x12146,517715813171,3516
03089-2220603089-20220603089-212206B6M12x1,52554,720817914191,8618
03089-2230803089-20230803089-212308B8M16x1,533722610231219242,31545
03089-2241003089-20241003089-212410B10M20x1,533792812251522302,81543
03089-2241203089-20241203089-212412B12M20x1,533842814251822302,81551
03089-2251603089-20251603089-212516B16M24x2401043218282427363,22050
