用于工件稳定器的精调

02402

用于工件稳定器的精调

产品
- 产品概览
  - 灵活的标准件系统
    - 自适应球头端面、支脚、夹紧垫片、支撑块
      - 支撑块

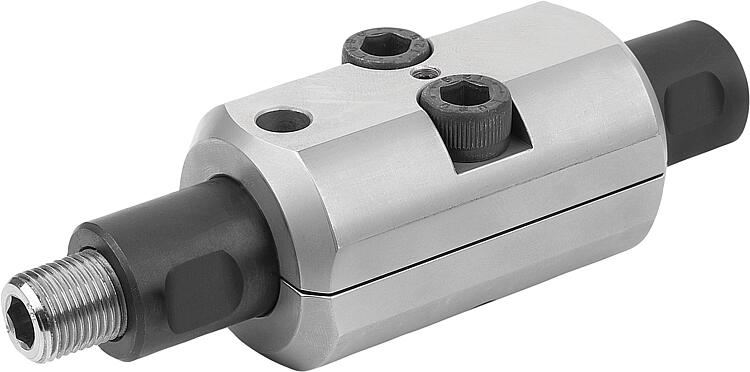

        用于工件稳定器的精调

商品描述/产品说明

产品说明产品描述：精调装置可以精确调整工件与支撑盘间的距离。需要时，可用精调装置将带预紧力的工件稳定器调至拉力或压力。材料：钢制。规格：适配器组件经黑色氧化处理。
轴瓦经氮化处理。提示：对于尺寸为 25 的工件稳定器系统，只需要进行微调 02402-25120150。

为了在尺寸为 50 的工件稳定器系统上进行微调，需要在各自的端部安装微调 02402-25120150 以及适配器 02402-50（物品由 2 个适配器组件和一个埋头螺栓组成）。图纸提示：

1) 圆柱头螺栓 DIN EN ISO 4762，M10

特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02402 用于工件稳定器的精调

工件稳定器的技术资料

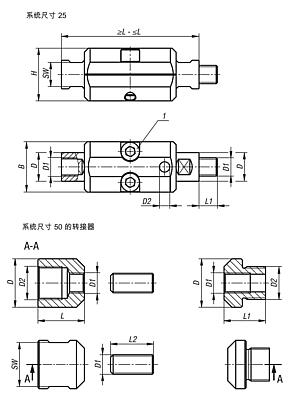

图纸

用于工件稳定器的精调

商品选择/筛选

订货号	名称	尺寸	B	D	D1	D2	H	L min.	L max.	L	L1	L2	SW	CAD	配件	价格	订购
02402-25120150	微调装置	25	44	25	M16x1,5	9	46	120	150	-	16	-	21			根据要求
02402-50	转接座	50	-	39,7	M16x1,5	M27x2	-	-	-	38	34	35	36			根据要求
