产品说明材料：渗碳钢底板和钳口。
钢质支撑板。
特种钢夹钳。
工具钢夹紧销。规格：底板和钳口经黑色氧化处理。
支撑板经硬化处理，亮色。
夹钳，亮色。

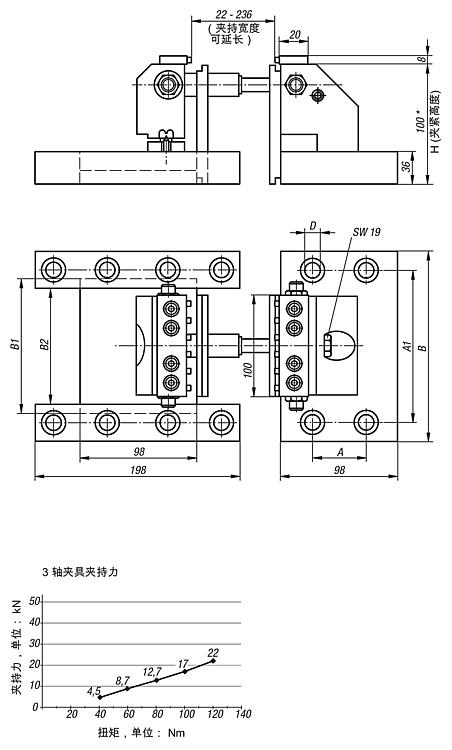

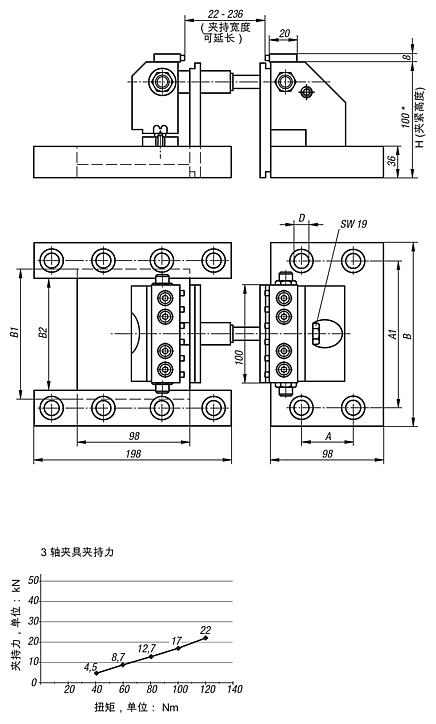

夹紧销经硬化处理，亮色。提示：3 轴夹具用于安装格栅板。该夹紧系统允许在夹紧深度只有 8 mm 的情况下进行无边缘干扰的 3 面加工。使用该夹紧系统可实现 22 - 236 mm 的夹紧宽度，通过可选配的延长轴 41065 任意扩展。
通过将进给轴直接安装到工件支架下方，作用到工件上高达 22 kN 的夹持力不会由于弯曲而降低。使用带有 4 mm 环形刀刃的夹紧销可确保形锁合夹持，无需预冲压。
建议使用轴肩螺栓 07533 将夹具固定到孔格栅板上。
夹具套件中包含的每 1 个延长轴有 L = 60 mm 和 L = 120 mm。
* 使用适配器提升装置 41020 和支撑板 41030 可扩展夹紧高度。附件：挡块套件 41070
轴肩螺栓 07533特点： 下载此处为收集信息的 PDF：
