        Manivelas com cabo cilíndrico giratório - inch

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Termoplástico, grafite escuro.Versão:Peças de aço brunido.Indicação:As coberturas do cubo e do cabo cilíndrico giratório são fornecidas desmontadas.
Para a devida montagem, o eixo do cabo deve ser parafusado no furo de alojamento.
As manivelas podem ser fixadas axialmente no eixo, através da união por chaveta, utilizando um pino transversal ou por meio de um parafuso de cabeça cilíndrica DIN 6912 e uma arruela DIN 7349. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06500 inch Manivelas com cabo cilíndrico giratório - inch

253 kB

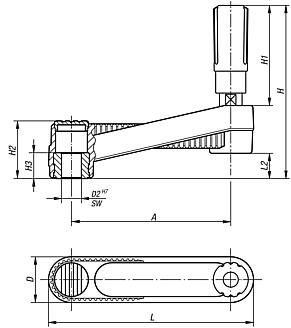

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Versão 2	A	D	D2	H	H1	H2	H3	L	L2	Preço
06500-31CO	1	sem furo transversal	80	24	0,375	85,8	49,1	28,5	13	104	12,7	16,40 €
06500-32CO	2	sem furo transversal	100	29	0,375	107,1	61,4	35,5	13	129	15,7	18,33 €
06500-32CP	3	sem furo transversal	100	29	0,5	107,1	61,4	35,5	13	129	15,7	18,33 €
06500-33CP	3	sem furo transversal	125	36	0,5	139,5	82,5	44	18,5	161	19,5	25,25 €
