        Placas de fixação adequadas para travas rotativas de fixação de modelo on/off

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Carcaça de aço ou aço inoxidável.
Porca em aço inoxidável.Versão:Carcaça niquelada ou de acabamento natural.
Porca com acabamento natural.Indicação:Os parafusos de fixação M2 ou M3 estão incluídos no fornecimento.
Possibilidade de montagem da forma A
para placas com espessuras de 6 até 10 mm.
Possibilidade de montagem da forma B
para placas com espessuras acima de 10 mm.Acessórios:Trava rotativa de fixação modelo on/off 05591 ou 05591-05.Indicação de desenho:

1) Placa
2) Trava rotativa de fixação modelo on/off
3) Pino de posicionamento
4) Porca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05592 Placas de fixação adequadas para travas rotativas de fixação de modelo on/off

191 kB

Indicações técnicas para o conjunto de trava rotativa de fixação (modelo on/off) 05591 e placa de fixação 05592

181 kB

Indicações técnicas para o conjunto de trava rotativa de fixação (modelo on/off) 05591-05 e placa de fixação 05592

223 kB

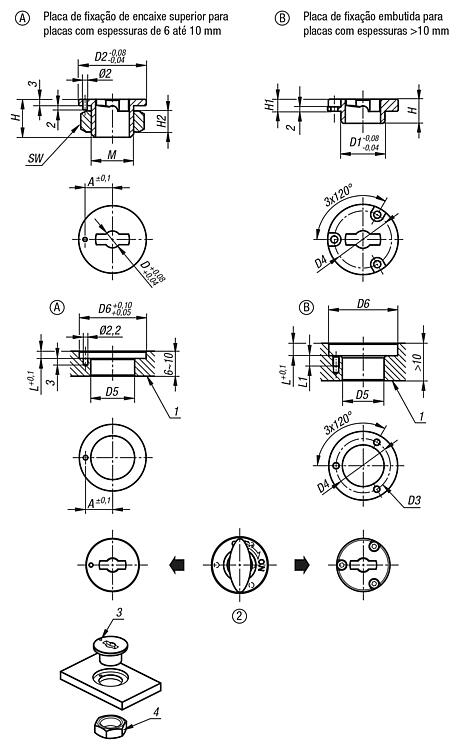

Desenhos (visão geral)

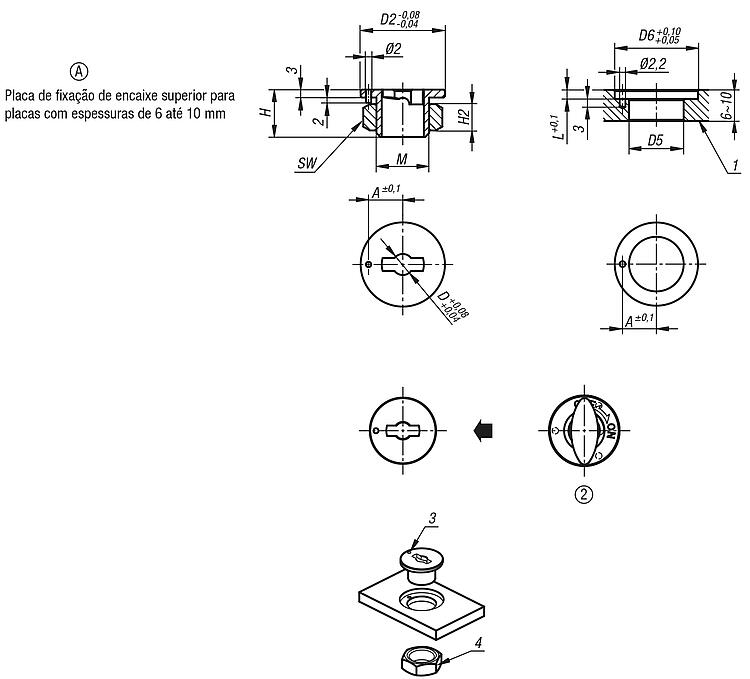

Placas de fixação de encaixe superior adequadas para travas rotativas de fixação modelo on/off

mais informações

Desenhos

Placas de fixação de encaixe superior adequadas para travas rotativas de fixação modelo on/off

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Versão 2	D	D2	A	M	H2	SW	H	D5	D6	L	Preço
05592-50	A	aço	de encaixe superior	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	15,25 €
05592-80	A	aço	de encaixe superior	8	32	13	M20X1,5	10	30	18	21	32	3,5	16,20 €
05592-150	A	aço inoxidável	de encaixe superior	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	25,69 €
05592-180	A	aço inoxidável	de encaixe superior	8	32	13	M20X1,5	10	30	18	21	32	3,5	28,54 €

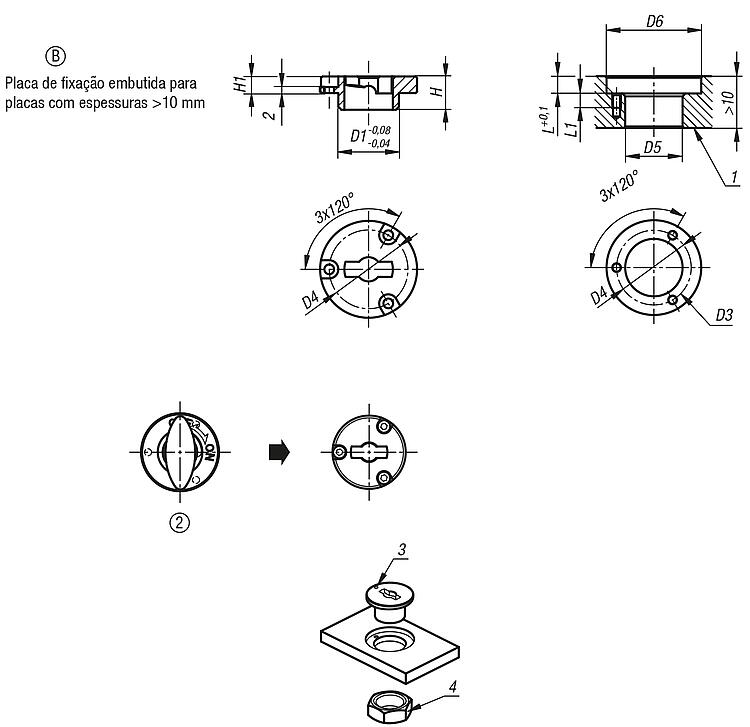

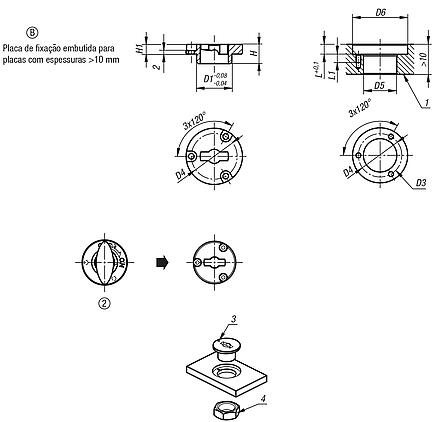

Placas de fixação embutidas adequadas para travas rotativas de fixação modelo on/off

mais informações

Desenhos

Placas de fixação embutidas adequadas para travas rotativas de fixação modelo on/off

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Versão 2	D	D1	D2	D4	H	H1	D3 para parafuso DIN 912	D5	D6	L	L1	Preço
05592-501	B	aço	embutido	5	14	25	21	9	4,5	M2	14	26	5	4	15,25 €
05592-801	B	aço	embutido	8	20	32	26	11	5,5	M3	20	33	6	5	16,20 €
05592-1501	B	aço inoxidável	embutido	5	14	25	21	9	4,5	M2	14	26	5	4	24,75 €
05592-1801	B	aço inoxidável	embutido	8	20	32	26	11	5,5	M3	20	33	6	5	28,54 €
