05591-05Trava rotativa de fixação modelo on/off em aço inoxidável, botão... |
voltar |
|
|
DescriçãoDescrição do produto:As travas rotativas de fixação são utilizadas para substituição e fechamento rápido e fácil de dispositivos ou tampas.
A fixação sem ferramenta reduz o tempo de preparação.Material:Carcaça de aço inoxidável.
Pino de aço ou aço inoxidável.
Pino de aço inoxidável.
Botão giratório de aço inoxidável ou termoplástico PA (poliamida).Versão:Carcaça com superfície sem tratamento.
Pino niquelado ou sem tratamento.
Pino com superfície sem tratamento.
Botão giratório em PA reforçado com fibra de vidro, preto.
Botão giratório em aço inoxidável com superfície sem tratamento.Indicação:Os parafusos de fixação M2 ou M3 de aço inoxidável estão incluídos no fornecimento.
Opção de montagem 1 para espessura de placa de 6 mm.
Opção de montagem 2 para espessura de placa > 6 mm a 14 mm.

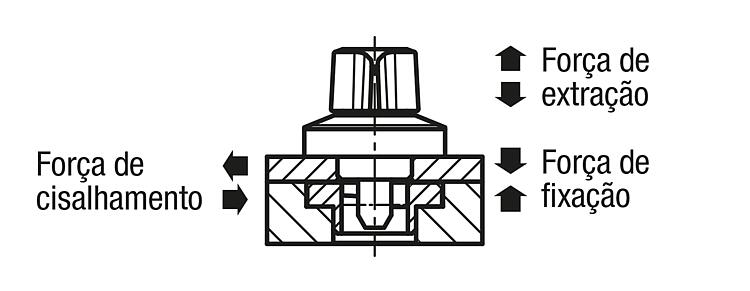

Se a força de fixação for excedida, será criada uma folga de mais de 0,1 mm entre os painéis.
Modo de operação:Assegure-se de que o botão giratório esteja na posição "OFF" e o eixo esteja inserido.
Deslize ou assente a trava sobre a placa de fixação pré-montada.
Pressione o botão para baixo e gire para a posição "ON".
Ao atingir o ponto de travamento, o dispositivo emite um clique audível.Acessórios:Placas de fixação 05592Indicação de desenho:1) Possibilidade de montagem 1
2) Possibilidade de montagem 2
3) Placa
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Trava rotativa de fixação modelo on/off em aço inoxidável, botão giratório de plástico com eixo retrátil |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Material
dos componentes | Versão 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Força
de aperto
N | Cisalhamento
kN | Força de
extração F
kN | Constância
térmica
| CAD | Aces. | Preço | Encomendar |
|---|
| 05591-05-516 | poliamida | pino em aço | 5 | 15,5 | 14 | 25 | 25 | 21 | 30 | 6,5 | 20 | 5,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 2,5 | 60 | 1,8 | 1,2 | ≤130 °C |  | | 35,96 € | | | 05591-05-817 | poliamida | pino em aço | 8 | 17 | 18 | 34 | 34 | 28 | 38 | 10 | 26,5 | 5,5 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 2,5 | 90 | 3,2 | 0,4 | ≤130 °C | | | 36,90 € | |
|
Trava rotativa de fixação modelo on/off em aço inoxidável, botão giratório em aço inoxidável com eixo retrátil |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Material
dos componentes | Versão 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Força
de aperto
N | Cisalhamento
kN | Força de
extração F
kN | Constância
térmica
| CAD | Aces. | Preço | Encomendar |
|---|
| 05591-05-1516 | aço inoxidável | pino em aço inoxidável | 5 | 15,5 | 14 | 25 | 25 | 21 | 30 | 6,5 | 20 | 5,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-10 | 2,5 | 60 | 1,8 | 1,2 | ≤200 °C | | | 64,37 € | | | 05591-05-1817 | aço inoxidável | pino em aço inoxidável | 8 | 17 | 18 | 34 | 34 | 28 | 38 | 10 | 26,5 | 5,5 | M3x4 | 18 | 35 | 6,5 | 3,4 | 6 | 6-14 | 2,5 | 90 | 3,2 | 0,4 | ≤200 °C | | | 68,15 € | |
|
