06613-11 inchManiglie a leva in plastica con filettatura esterna e funzione... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneDescrizione del prodotto:Le maniglie a leva con funzione di sicurezza impediscono modifiche al punto di serraggio dovute ad apertura o chiusura involontaria.

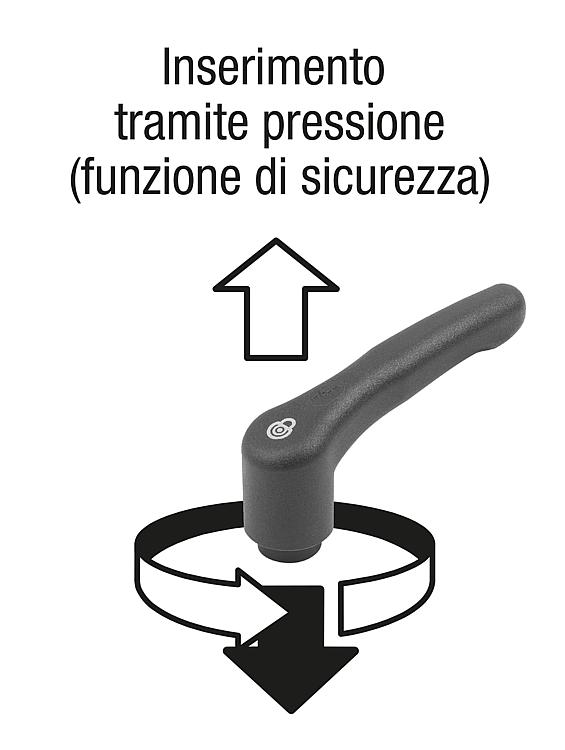

Nello stato iniziale, la leva può essere ruotata liberamente e non ha alcun collegamento con il punto di serraggio. Solo premendo la leva di serraggio la dentatura si innesta e il morsetto può essere rilasciato o serrato.
Il ritorno avviene subito dopo aver rilasciato la leva di serraggio tramite una molla. Materiale:Leva e inserto dell'impugnatura in termoplastica rinforzata.
Gambo filettato in acciaio.Versione:Acciaio passivato blu.Vantaggi:Protegge dall'apertura o dalla chiusura involontaria.
Contorno impugnatura chiuso senza bordi di interferenza.Su richiesta:Versioni speciali.Nota disegno:Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|
| N. ordine | Colore
corpo base | Dimensioni | X | D
| D1 | D2 | H | H1 | H2 | H3 | H4 | A | A1 | B | L | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06613-11-1AE1X10 | grigio nerastro RAL 7021 | 1 | 8-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 10 | 12 |  | | 6,59 € | | | 06613-11-1AE1X20 | grigio nerastro RAL 7021 | 1 | 8-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 20 | 12 | | | 6,59 € | | | 06613-11-1A11X10 | grigio nerastro RAL 7021 | 1 | 10-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 10 | 12 | | | 6,59 € | | | 06613-11-1A11X20 | grigio nerastro RAL 7021 | 1 | 10-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 20 | 12 | | | 6,59 € | | | 06613-11-2A11X20 | grigio nerastro RAL 7021 | 2 | 10-32 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 20 | 12 | | | 7,75 € | | | 06613-11-2A11X30 | grigio nerastro RAL 7021 | 2 | 10-32 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 30 | 12 | | | 7,75 € | | | 06613-11-2A11X40 | grigio nerastro RAL 7021 | 2 | 10-32 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 40 | 12 | | | 7,84 € | | | 06613-11-2A21X20 | grigio nerastro RAL 7021 | 2 | 1/4-20 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 20 | 12 | | | 7,75 € | | | 06613-11-2A21X30 | grigio nerastro RAL 7021 | 2 | 1/4-20 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 30 | 12 | | | 7,75 € | | | 06613-11-2A21X40 | grigio nerastro RAL 7021 | 2 | 1/4-20 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 40 | 12 | | | 7,84 € | | | 06613-11-2A31X20 | grigio nerastro RAL 7021 | 2 | 5/16-18 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 20 | 12 | | | 7,75 € | | | 06613-11-2A31X30 | grigio nerastro RAL 7021 | 2 | 5/16-18 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 30 | 12 | | | 7,75 € | | | 06613-11-2A31X40 | grigio nerastro RAL 7021 | 2 | 5/16-18 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 40 | 12 | | | 7,84 € | | | 06613-11-3A31X20 | grigio nerastro RAL 7021 | 3 | 5/16-18 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 20 | 12 | | | 9,82 € | | | 06613-11-3A31X40 | grigio nerastro RAL 7021 | 3 | 5/16-18 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 40 | 12 | | | 10,29 € | | | 06613-11-3A41X20 | grigio nerastro RAL 7021 | 3 | 3/8-16 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 20 | 12 | | | 9,82 € | | | 06613-11-3A41X40 | grigio nerastro RAL 7021 | 3 | 3/8-16 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 40 | 12 | | | 10,29 € | | | 06613-11-1AE84X10 | rosso traffico RAL 3020 | 1 | 8-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 10 | 12 | | | 6,59 € | | | 06613-11-1AE84X20 | rosso traffico RAL 3020 | 1 | 8-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 20 | 12 | | | 6,59 € | | | 06613-11-1A184X10 | rosso traffico RAL 3020 | 1 | 10-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 10 | 12 | | | 6,59 € | | | 06613-11-1A184X20 | rosso traffico RAL 3020 | 1 | 10-32 | 10 | 13,2 | 13,8 | 22,7 | 5 | 15,2 | 31,8 | 28,9 | 39,9 | 46,8 | 7,9 | 20 | 12 | | | 6,59 € | | | 06613-11-2A184X20 | rosso traffico RAL 3020 | 2 | 10-32 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 20 | 12 | | | 7,75 € | | | 06613-11-2A184X30 | rosso traffico RAL 3020 | 2 | 10-32 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 30 | 12 | | | 7,75 € | | | 06613-11-2A184X40 | rosso traffico RAL 3020 | 2 | 10-32 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 40 | 12 | | | 7,84 € | | | 06613-11-2A284X20 | rosso traffico RAL 3020 | 2 | 1/4-20 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 20 | 12 | | | 7,75 € | | | 06613-11-2A284X30 | rosso traffico RAL 3020 | 2 | 1/4-20 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 30 | 12 | | | 7,75 € | | | 06613-11-2A284X40 | rosso traffico RAL 3020 | 2 | 1/4-20 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 40 | 12 | | | 7,84 € | | | 06613-11-2A384X20 | rosso traffico RAL 3020 | 2 | 5/16-18 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 20 | 12 | | | 7,75 € | | | 06613-11-2A384X30 | rosso traffico RAL 3020 | 2 | 5/16-18 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 30 | 12 | | | 7,75 € | | | 06613-11-2A384X40 | rosso traffico RAL 3020 | 2 | 5/16-18 | 13,5 | 18,8 | 19,5 | 27,4 | 5,5 | 20,7 | 41,9 | 38 | 65,2 | 75 | 10,5 | 40 | 12 | | | 7,84 € | | | 06613-11-3A384X20 | rosso traffico RAL 3020 | 3 | 5/16-18 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 20 | 12 | | | 9,82 € | | | 06613-11-3A384X40 | rosso traffico RAL 3020 | 3 | 5/16-18 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 40 | 12 | | | 10,29 € | | | 06613-11-3A484X20 | rosso traffico RAL 3020 | 3 | 3/8-16 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 20 | 12 | | | 9,82 € | | | 06613-11-3A484X40 | rosso traffico RAL 3020 | 3 | 3/8-16 | 17 | 21,2 | 22,2 | 40 | 10 | 31,4 | 58,1 | 53,3 | 80,3 | 91,3 | 11,7 | 40 | 12 | | | 10,29 € | |
