06370 inchLeva di serraggio con filettatura interna - inch |
Indietro |
|
|
DescrizioneMateriale:Parti metalliche classe di resistenza 5.8.
Impugnatura sferica in plastica colore nero.Versione:Rivestimento in plastica con microstruttura, colore nero.Nota:Per gli articoli in pollici, la misura della forma X è espressa in pollici, tutte le altre forme sono in mm.Su richiesta:Altre filettature interne e modelli speciali.
Su richiesta, le grandezze "H1" e "A" sono disponibili in altre lunghezze con sovrapprezzo. DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

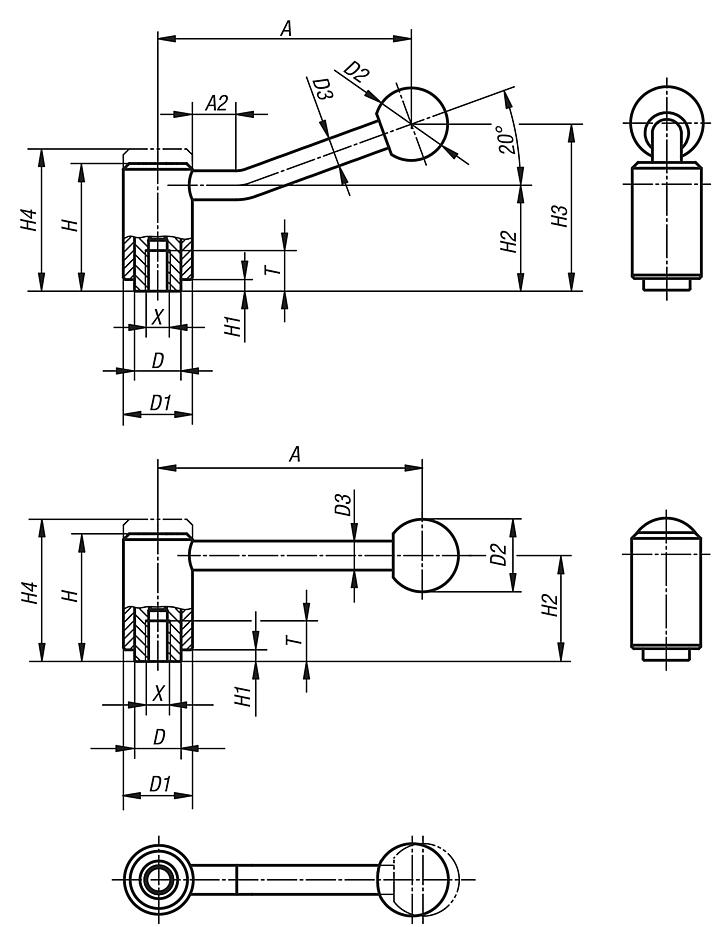

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | X | T | A=Lunghezza maniglia | D | D1 | D2 | D3 | H | H1 | H2 | H4 | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06370-1A32 | 0° | 5/16-18 | 14 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 22 |  | | 19,39 € | | | 06370-1A42 | 0° | 3/8-16 | 14 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 22 | | | 19,39 € | | | 06370-2A42 | 0° | 3/8-16 | 17 | 111 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 57,5 | 24 | | | 24,07 € | | | 06370-2A52 | 0° | 1/2-13 | 17 | 111 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 57,5 | 24 | | | 24,07 € | | | 06370-3A52 | 0° | 1/2-13 | 23 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 26 | | | 29,21 € | | | 06370-3A62 | 0° | 5/8-11 | 23 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 26 | | | 29,21 € | | | 06370-4A62 | 0° | 5/8-11 | 27 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 36 | | | 34,41 € | | | 06370-4A72 | 0° | 3/4-10 | 27 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 36 | | | 34,41 € | |
|
Selezione/filtro articoli |
|
| N. ordine | Forma | X | T | A=Lunghezza maniglia | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Numero
denti
| CAD | Acc. | Prezzo | Ordinare |
|---|
| 06370-1A31 | 20° | 5/16-18 | 14 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | | | 19,39 € | | | 06370-1A41 | 20° | 3/8-16 | 14 | 88 | 15 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 58,5 | 49,5 | 22 | | | 19,39 € | | | 06370-2A41 | 20° | 3/8-16 | 17 | 106 | 15 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 24 | | | 24,07 € | | | 06370-2A51 | 20° | 1/2-13 | 17 | 106 | 15 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 68,5 | 57,5 | 24 | | | 24,07 € | | | 06370-3A51 | 20° | 1/2-13 | 23 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | | | 29,21 € | | | 06370-3A61 | 20° | 5/8-11 | 23 | 128,5 | 15 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 81 | 65 | 26 | | | 29,21 € | | | 06370-4A61 | 20° | 5/8-11 | 27 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | | | 34,41 € | | | 06370-4A71 | 20° | 3/4-10 | 27 | 128,5 | 15 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 89,5 | 76,5 | 36 | | | 34,41 € | |
|
