06411 inchLeve di serraggio in zinco pressofuso con filettatura interna,... |
Indietro |
|
Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche in acciaio inox 1.4305. Versione:Impugnatura con rivestimento in plastica.
Parti in accio inox grezzo.Nota:Colori standard disponibili:
nero satinato, argento metallizzato.Su richiesta:Altre filettature interne, colori e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

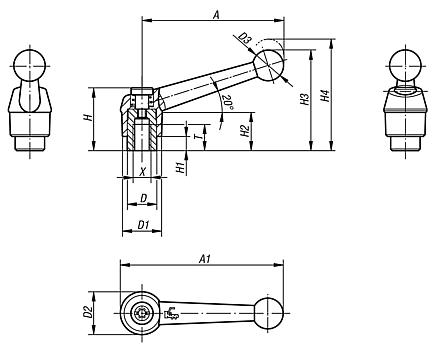

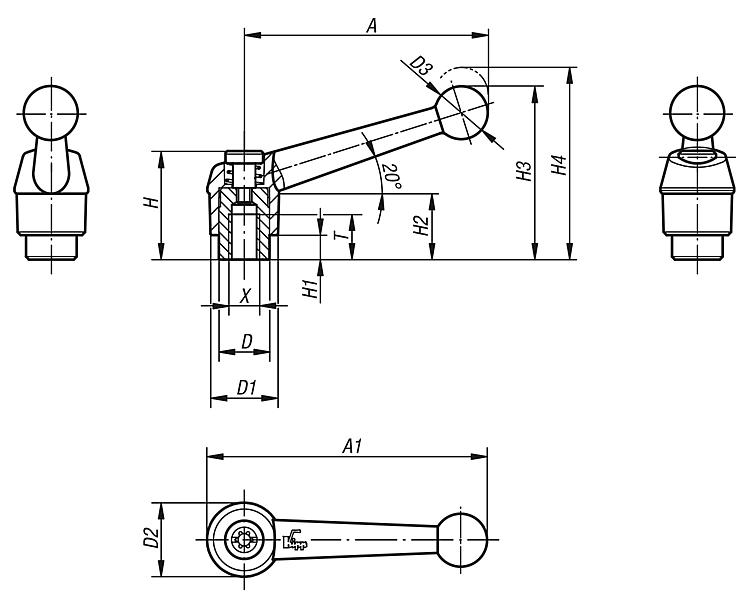

N. ordine
nero satinato | N. ordine
argento metallizzato | X | A | A1 | T | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Numero
denti
| Filtro |
|---|
| 06411-1A01 | 06411-1A03 | 10-24 | 39 | 46 | 9 | 10 | 13 | 14 | 10,5 | 24,5 | 4 | 15 | 32,5 | 35,5 | 16 |  | | 06411-1A11 | 06411-1A13 | 10-32 | 39 | 46 | 9 | 10 | 13 | 14 | 10,5 | 24,5 | 4 | 15 | 32,5 | 35,5 | 16 | | | 06411-1A21 | 06411-1A23 | 1/4-20 | 39 | 46 | 9 | 10 | 13 | 14 | 10,5 | 24,5 | 4 | 15 | 32,5 | 35,5 | 16 | | | 06411-2A21 | 06411-2A23 | 1/4-20 | 64 | 73 | 12 | 13,5 | 18 | 18,5 | 15,5 | 28,5 | 6,5 | 16,5 | 45,5 | 49,5 | 20 | | | 06411-2A31 | 06411-2A33 | 5/16-18 | 64 | 73 | 12 | 13,5 | 18 | 18,5 | 15,5 | 28,5 | 6,5 | 16,5 | 45,5 | 49,5 | 20 | | | 06411-3A31 | 06411-3A33 | 5/16-18 | 79 | 90 | 14 | 16 | 21 | 22 | 17 | 37 | 10 | 23 | 57,5 | 61,5 | 22 | | | 06411-3A41 | 06411-3A43 | 3/8-16 | 79 | 90 | 14 | 16 | 21 | 22 | 17 | 37 | 10 | 23 | 57,5 | 61,5 | 22 | | | 06411-4A41 | 06411-4A43 | 3/8-16 | 95 | 108 | 17 | 19 | 25 | 26 | 19 | 42,5 | 10 | 26 | 67 | 72 | 24 | | | 06411-4A51 | 06411-4A53 | 1/2-13 | 95 | 108 | 17 | 19 | 25 | 26 | 19 | 42,5 | 10 | 26 | 67 | 72 | 24 | | | 06411-5A51 | 06411-5A53 | 1/2-13 | 110 | 126 | 23 | 23 | 30 | 31 | 22 | 49 | 12 | 32 | 79 | 84 | 26 | | | 06411-5A61 | 06411-5A63 | 5/8-11 | 110 | 126 | 23 | 23 | 30 | 31 | 22 | 49 | 12 | 32 | 79 | 84 | 26 | |
