        Leva di serraggio in zinco pressofuso con filettatura esterna, nera e argento, inserto filettato in acciaio inox - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in zinco pressofuso a norma DIN EN 12844.
Parti metalliche in acciaio inox 1.4305.

Versione:Impugnatura con rivestimento in plastica.
Acciaio inox finitura naturale.Indicazioni per l'acquisto:da una lunghezza di vite di 70 mm le filettature raggiungono i 60 mm.Nota:Colori standard disponibili:
nero satinato, argento metallizzato.

Su richiesta:Altre filettature esterne, lunghezze delle viti, colori e modelli speciali.
Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Nota disegno:

1) Punta DIN EN ISO 4753

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06431 inch Leva di serraggio in zinco pressofuso con filettatura esterna, nera e argento, inserto filettato in acciaio inox - inch

258 kB

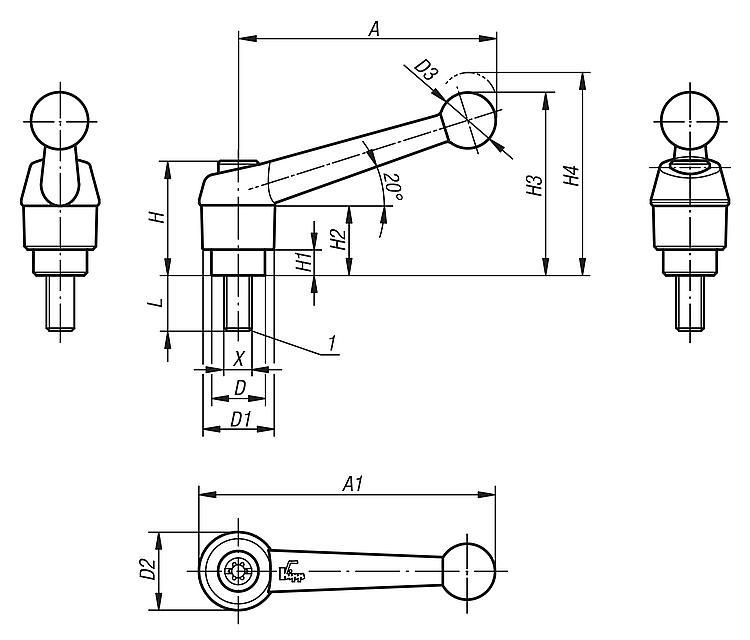

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine nero satinato	N. ordine argento metallizzato	Dimensioni	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	Numero denti	L
06431-1A01X	06431-1A03X	1	10-24	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	15/20/25
06431-1A11X	06431-1A13X	1	10-32	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	15/20/25
06431-1A21X	06431-1A23X	1	1/4-20	10	13	14	10,5	24,5	4	15	32,5	35,5	39	46	16	10/15/20/25/30/40/50
06431-2A21X	06431-2A23X	2	1/4-20	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	15/20/25/30/40/50/60
06431-2A31X	06431-2A33X	2	5/16-18	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	15/20/25/30/40/50/60
06431-2A41X	06431-2A43X	2	3/8-16	13,5	18	18,5	15,5	28,5	6,5	16,5	45,5	49,5	64	73	20	20/25/30/40/50/60
06431-3A31X	06431-3A33X	3	5/16-18	16	21	22	17	37	10	23	57,5	61,5	79	90	22	20/25/30/40/50/60
06431-3A41X	06431-3A43X	3	3/8-16	16	21	22	17	37	10	23	57,5	61,5	79	90	22	20/25/30/40/50/60
06431-4A51X	06431-4A53X	4	1/2-13	19	25	26	19	42,5	10	26	67	72	95	108	24	25/30/40/50/60
06431-5A61X	06431-5A63X	5	5/8-11	23	30	31	22	49	12	32	79	84	110	126	26	30/40/50/60
