        Maniglie a leva in plastica ECO con filettatura esterna, inserto filettato in acciaio passivato blu - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Leva e inserto dell'impugnatura in termoplastica rinforzata.

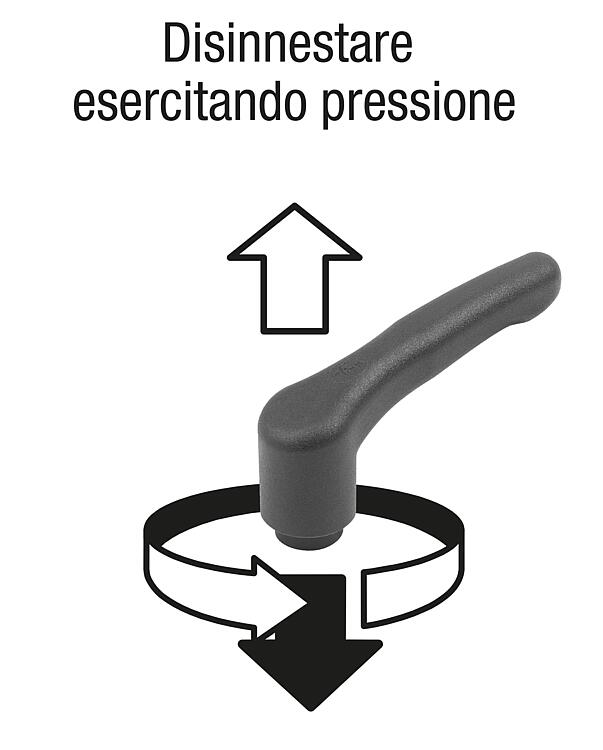

Gambo filettato in acciaio.Versione:Acciaio passivato blu.Modalità di utilizzoAllo stato non azionato, la leva della maniglia è agganciata tramite una corona dentata, in modo che la filettatura possa essere fissata o allentata. Premendo la leva della maniglia, è possibile spostarla in posizione e reinserirla nella corona dentata grazie alla forza della molla.Su richiesta:Versioni speciali.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06613-04 inch Maniglie a leva in plastica ECO con filettatura esterna, inserto filettato in acciaio passivato blu - inch

262 kB

Disegni

Selezione/filtro articoli

N. ordine	Colore corpo base	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	L	Numero denti	Prezzo
06613-04-1AE1X10	grigio nerastro RAL 7021	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,29 €
06613-04-1AE1X20	grigio nerastro RAL 7021	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,29 €
06613-04-1A11X10	grigio nerastro RAL 7021	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,29 €
06613-04-1A11X20	grigio nerastro RAL 7021	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,29 €
06613-04-2A11X20	grigio nerastro RAL 7021	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,88 €
06613-04-2A11X30	grigio nerastro RAL 7021	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,88 €
06613-04-2A11X40	grigio nerastro RAL 7021	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,92 €
06613-04-2A21X20	grigio nerastro RAL 7021	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,88 €
06613-04-2A21X30	grigio nerastro RAL 7021	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,88 €
06613-04-2A21X40	grigio nerastro RAL 7021	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,92 €
06613-04-2A31X20	grigio nerastro RAL 7021	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,88 €
06613-04-2A31X30	grigio nerastro RAL 7021	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,88 €
06613-04-2A31X40	grigio nerastro RAL 7021	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,92 €
06613-04-3A31X20	grigio nerastro RAL 7021	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,91 €
06613-04-3A31X40	grigio nerastro RAL 7021	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	5,15 €
06613-04-3A31X60	grigio nerastro RAL 7021	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	5,15 €
06613-04-3A41X20	grigio nerastro RAL 7021	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,91 €
06613-04-3A41X40	grigio nerastro RAL 7021	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	5,15 €
06613-04-3A41X60	grigio nerastro RAL 7021	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	5,15 €
06613-04-1AE84X10	rosso traffico RAL 3020	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,29 €
06613-04-1AE84X20	rosso traffico RAL 3020	8-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,29 €
06613-04-1A184X10	rosso traffico RAL 3020	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	10	12	3,29 €
06613-04-1A184X20	rosso traffico RAL 3020	10-32	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	20	12	3,29 €
06613-04-2A184X20	rosso traffico RAL 3020	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,88 €
06613-04-2A184X30	rosso traffico RAL 3020	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,88 €
06613-04-2A184X40	rosso traffico RAL 3020	10-32	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,92 €
06613-04-2A284X20	rosso traffico RAL 3020	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,88 €
06613-04-2A284X30	rosso traffico RAL 3020	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,88 €
06613-04-2A284X40	rosso traffico RAL 3020	1/4-20	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,92 €
06613-04-2A384X20	rosso traffico RAL 3020	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	20	12	3,88 €
06613-04-2A384X30	rosso traffico RAL 3020	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	30	12	3,88 €
06613-04-2A384X40	rosso traffico RAL 3020	5/16-18	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	40	12	3,92 €
06613-04-3A384X20	rosso traffico RAL 3020	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,91 €
06613-04-3A384X40	rosso traffico RAL 3020	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	5,15 €
06613-04-3A384X60	rosso traffico RAL 3020	5/16-18	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	5,15 €
06613-04-3A484X20	rosso traffico RAL 3020	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	20	12	4,91 €
06613-04-3A484X40	rosso traffico RAL 3020	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	40	12	5,15 €
06613-04-3A484X60	rosso traffico RAL 3020	3/8-16	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	60	12	5,15 €
