        Leva di serraggio in plastica, con filettatura esterna e ghiera dentata in zinco, inserto filettato in acciaio inox - inch

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Impugnatura in plastica rinforzata con fibra di vetro con ghiera dentata in zinco pressofuso.
Parti metalliche in acciaio inox, 1.4305.

Versione:Parti metalliche in acciaio non trattate.Indicazioni per l'acquisto:da una lunghezza di vite di 70 mm le filettature raggiungono i 60 mm.Su richiesta:Altre filettature esterne, lunghezze delle viti e modelli speciali.

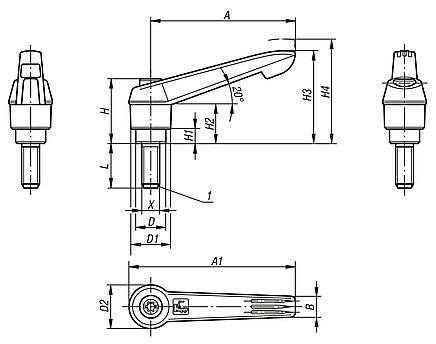

Su richiesta, la grandezza "H1" è disponibile in altre lunghezze con sovrapprezzo.Nota disegno:

1) Punta DIN EN ISO 4753

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 06611 inch Leva di serraggio in plastica, con filettatura esterna e ghiera dentata in zinco, inserto filettato in acciaio inox - inch

627 kB

Disegni

Sintesi articoli (compressa)

Selezione/filtro articoli

N. ordine	Dimensioni	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Numero denti	L
06611-1A0ΔX	1	10-24	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15/20/25
06611-1A1ΔX	1	10-32	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	15/20/25
06611-1A2ΔX	1	1/4-20	10	13	14,5	24,5	4	15	30	33,5	40	47	7,5	16	10/15/20/25/30/40/50
06611-2A2ΔX	2	1/4-20	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	15/20/25/30/40/50/60
06611-2A3ΔX	2	5/16-18	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	15/20/25/30/40/50/60
06611-2A4ΔX	2	3/8-16	13,5	18	19,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20/25/30/40/50/60
06611-3A3ΔX	3	5/16-18	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	20/25/30/40/50/60
06611-3A4ΔX	3	3/8-16	16	21,5	23	37	10	24	53,5	58	80	91,5	11	22	20/25/30/40/50/60
06611-4A5ΔX	4	1/2-13	19	25,5	27,5	43	10	26	61	66	95	109	13	24	25/30/40/50/60
06611-5A6ΔX	5	5/8-11	23	30	32,5	49	12	33	72	77	110	126	15,5	26	30/40/50/60
